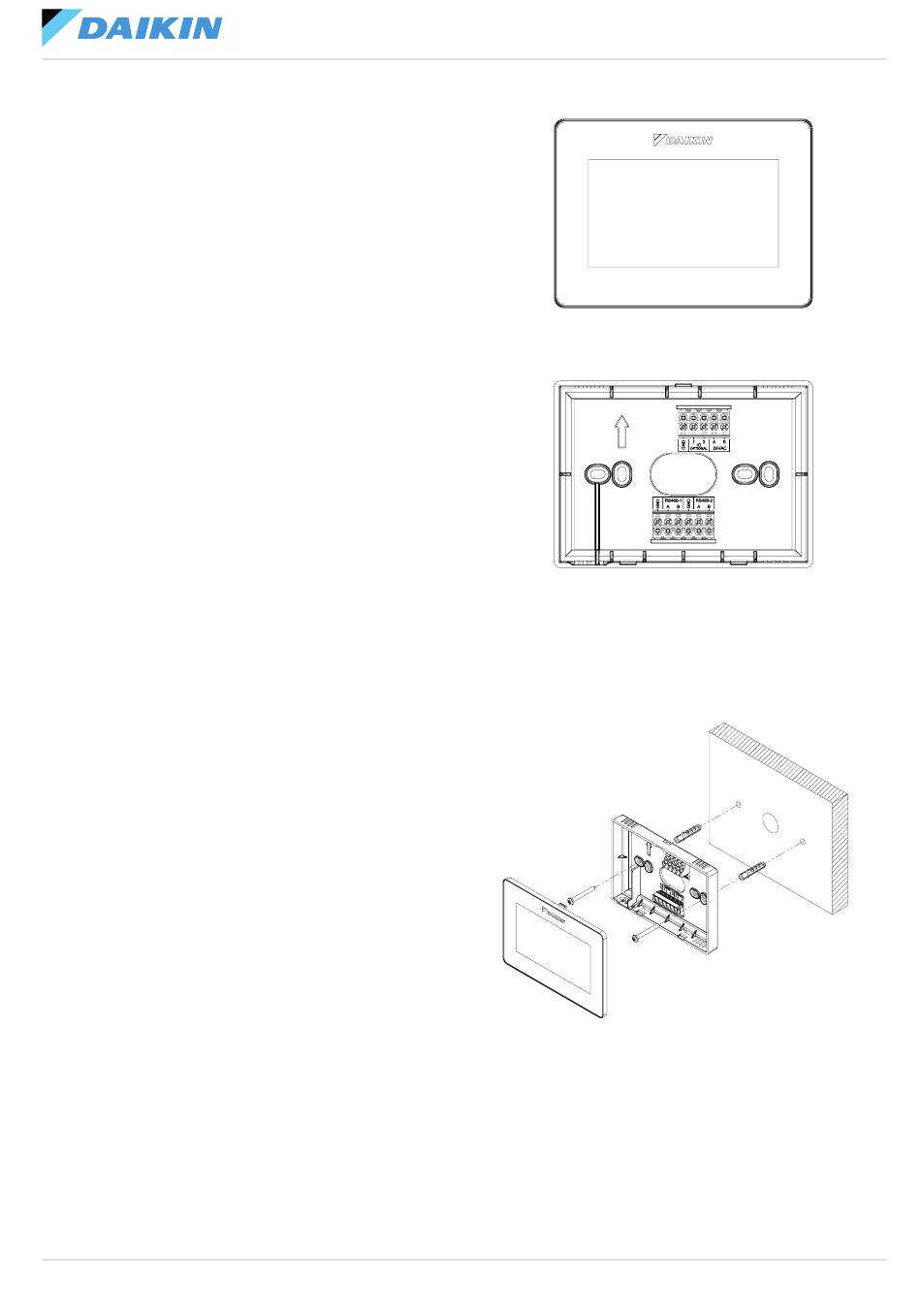

MONTAGE DE SHINKA
L'interface utilisateur Shinka doit être couplée à la carte
d'alimentation du ventilo-convecteur (FWEDA) pour le
bon fonctionnement du système de contrôle Daikin.
Contenu de la boîte :
•
Panneau avant afficheur
•
Panneau arrière avec borniers
Installer l'appareil sur un mur intérieur, distant des sources
de chaleur, de la lumière directe du soleil, des courants
d'air et des portes. La position idéale est d'environ 1,5
mètre au-dessus du sol pour une mesure précise de la
température.
Éviter :
•
Exposition directe à la lumière du soleil
•
Proximité du jet d'air du ventilo-convecteur
•
Installation dans des endroits recouverts de tissus ou
d'autres matériaux
•
Proximité des sources d'eau
•
Encastrements complets dans le mur
Suivre ces indications pour éviter les lectures incorrectes
de la sonde.
Fixation murale
La fixation murale nécessite la fixation de la base du
Shinka directement sur la surface du mur.
Suivre les étapes ci-dessous :
1.
Utiliser la plaque de base de l'appareil comme modèle
et marquer les points pour les trous de fixation sur
le mur. Veillez à ce que la plaque soit parfaitement
horizontale à l'aide d'un niveau à bulle
2.
Percer les trous aux endroits marqués. Positionner la
plaque de base et la fixer au mur. Serrer les vis jusqu'à
ce que la fixation soit stable et sûre
3.
Faire passer les fils électriques par l'ouverture centrale
de la plaque de base. Connecter les fils électriques
aux bornes appropriées en suivant les instructions de
câblage figurant sur les connecteurs
4.
Accrocher le panneau avant de l'interface utilisateur à
la plaque de base. S'assurer que le panneau avant de
l'interface utilisateur soit bien fixé et bien positionné.
FR
121
Système de contrôle Shinka
MANUEL D'INSTALLATION ET D'UTILISATION
La reproduction, même partielle, de ce manuel est strictement interdite
Panneau avant
Panneau arrière
Installation murale
SHINKA
Éd. 03/25
Rév. 01
