GUIDE D'UTILISATION DU PANNEAU DE
COMMANDE
GROUPE D'EAU GLACÉE À COMPRESSEUR À VIS À
CONDENSATION PAR EAU

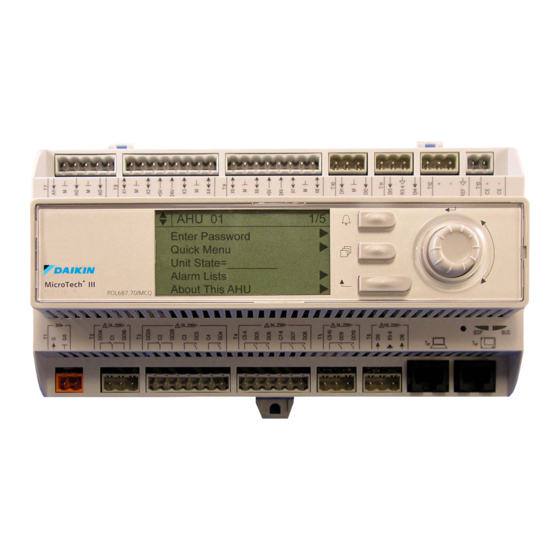

RÉGULATEUR MICROTECH III
D – EOMWC00A11-11FR
D - EOMAC00A04-10FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin MICROTECH III

  • Page 1 GUIDE D’UTILISATION DU PANNEAU DE COMMANDE GROUPE D’EAU GLACÉE À COMPRESSEUR À VIS À CONDENSATION PAR EAU RÉGULATEUR MICROTECH III D – EOMWC00A11-11FR D - EOMAC00A04-10FR...
  • Page 2: Table Des Matières

    Table des matières EMISE A ZERO DE LA TEMPERATURE DE INTRODUCTION ........3 ’ (TSE) ......26 SORTIE DE L ’ ONTROLE DE LA CAPACITE DE L UNITE LIMITES DE FONCTIONNEMENT DU EPASSEMENTS DE LA CAPACITE DE REGULATEUR ........4 ’...
  • Page 3: Introduction

    Introduction Ce manuel fournit des informations sur le réglage, l’utilisation, le dépannage et la maintenance des groupes frigorifiques à condensation par eau DAIKIN à 1, 2 et 3 circuits utilisant le régulateur Microtech III. ’ ENSEIGNEMENTS SUR L IDENTIFICATION DE DANGERS...
  • Page 4: Limites De Fonctionnement Du Regulateur

    - 4 - Limites de fonctionnement du régulateur Fonctionnement (IEC 721-3-3) : • Température -40...+70 °C • Restriction LCD -20… +60 °C • Restriction Process-Bus -25….+70 °C • Humidité < 90 % h.r. (pas de condensation) • Pression min. de l’air 700 hPa, correspondant à 3.000 m max. au-dessus du niveau de la mer Transport (IEC 721-3-2) : •...
  • Page 5: Description Generale

    à droite). Description générale Le système de commande MicroTech III se compose d’un régulateur à microprocesseur et d’un certain nombre de modules d’extension, qui peut varier selon la taille et la conformation de l’unité. Ce système de commande assure les fonctions de contrôle et surveillance requises pour obtenir un fonctionnement efficace du groupe d’eau glacée.
  • Page 6 - 6 - Figure 2, Commandes d’utilisation Commutateur marche/arrêt unité Commutateur marche/arrêt compr #2 Commutateur marche/arrêt compr #1 Commutateur marche/arrêt unité Commutateur pompe chaleur Commutateur marche/arrêt compr #1 D – EOMWC00A11-11FR...
  • Page 7: Description Du Regulateur

    Description du régulateur Structure matérielle Le système de commande MicroTech III pour groupes d’eau glacée à compresseur à vis à condensation par eau se compose d’un régulateur principal et d’un certain nombre de modules d’extension d’E/S associés, qui peut varier selon la taille et la conformation de l’unité.
  • Page 8: Architecture Du Systeme

    - 8 - Architecture du système L’architecture globale de commande utilise les éléments suivants : • un régulateur MicroTech III principal, • les modules d’extension d’E/S nécessaires selon la configuration de l’unité, • l’interface BAS en option choisie. Figure 4, Architecture du système...
  • Page 9: Détails Du Réseau De Contrôle

    Détails du réseau de contrôle Un bus périphérique est utilisé pour connecter les extensions d’E/S au régulateur principal. Régulateur/ N° de pièce Siemens Adresse Utilisation Module d’extension Unité POL687.70/MCQ d’application Pour toutes les Compresseur #1 POL965.00/MCQ configurations EEXV #1 POL94U.00/MCQ Compresseur #2 POL965.00/MCQ Utilisé...
  • Page 10: Sequence De Fonctionnement

    - 10 - Séquence de fonctionnement Figure 5 : séquence de fonctionnement de l’unité (voir la figure 9 pour connaître la séquence de fonctionnement du circuit) Séquence de fonctionnement du groupe d’eau Mise sous tension glacée en mode Froid de l’unité Le groupe d’eau glacée peut être désactivé...
  • Page 11 Le premier circuit à démarrer est généralement le circuit disponible avec le moindre Démarrer le premier circuit. nombre de démarrages. Ce circuit exécutera alors sa séquence de démarrage. Le premier circuit sera chargé et déchargé au besoin pour satisfaire la charge en Charger/décharger au besoin pour satisfaire la contrôlant la TSE au point de consigne actif.
  • Page 12: Séquence De Fonctionnement Aws-Circuits

    - 12 - Figure 6 : séquence de fonctionnement du circuit Séquence de fonctionnement AWS-Circuits Mise sous tension de l’unité Lorsque le circuit est en état d’Arrêt, la VDE est fermée et le compresseur et tous Le circuit est en état d’Arrêt. les ventilateurs sont arrêtés.
  • Page 13: Fonctionnement Du Regulateur

    Fonctionnement du régulateur Entrées/sorties du MicroTech III Le refroidisseur peut être équipé de un à trois compresseurs. Entrées analogiques Description Source du signal Plage attendue Température de l'eau entrant Thermistance NTC (10K@25° C) -50° C – 120° C dans l'évaporateur Température de l'eau quittant...
  • Page 14: Compresseurs Nº

    - 14 - Modules d’extension d’E/S des compresseurs nº 1 à nº 3 Entrées analogiques Description Source du signal Plage attendue Température de décharge Thermistance NTC (10K@25° C) -50° C – 120° C Pression de l’évaporateur Ratiométrique (0,5-4,5 Vdc) 0 à 5 Vcc Pression d’huile Ratiométrique (0,5-4,5 Vdc) 0 à...
  • Page 15: Module D'extension D'e/S Du Ventilateur Du Circuit

    Sorties numériques Description Sortie hors service Sortie en service Vanne solénoïde de la ligne de Vanne solénoïde de la ligne de Vanne solénoïde de la liquide liquide inactive ligne de liquide active Sortie du moteur pas à pas Description Nº Bobine du moteur pas à...
  • Page 16: Points De Consigne

    - 16 - Points de consigne Les paramètres suivants sont rappelés durant la coupure d’alimentation. Ils sont réglés sur la valeur « Par défaut » et peuvent s’ajuster à n’importe quelle valeur de la colonne « Plage ». L’accès pour la lecture et l’écriture de ces points de consigne est déterminé par les spécifications ordinaires de l’IHM (interface homme-machine) globale.
  • Page 17 Description Défaut Plage Unité Ft/Lb Point de consigne Tour 4 105,8 °F 41 ℃ 69,8 à 140 °F / 21 à 60 °C Différentiel tour 1 2,7 °F/1,5 °C 0,2 à 9 dF / 0,1 à 10 dK Différentiel tour 2 2,7 °F/1,5 °C 0,2 à...
  • Page 18: Plages Réglées Automatiquement

    - 18 - Les points de consigne suivants existent individuellement pour chaque circuit : Description Par défaut Plage Ft/Lb Mode du circuit Activé Désactiver, Activer, Test Contrôle de la capacité Auto Auto, Manual Capacité 0 à 100% Capacité En. de l’économiseur 40% à...
  • Page 19: Fonctions De L'unite

    Fonctions de l’unité Calculs Pente de la TSE La pente de la TSE se calcule de façon à ce que la pente représente le changement de la TSE sur une période d’une minute avec au moins cinq échantillons par minute pour l’évaporateur et le condenseur.
  • Page 20: Configuration Avec De L'éthylène Glycol

    - 20 - Le point de consigne des modes disponibles ne doit être changé que si l’interrupteur de l’unité est éteint. Ceci permet d’éviter les changements de mode de fonctionnement par mégarde pendant que le groupe d’eau glacée est en fonctionnement. Le mode de l’unité...
  • Page 21: État De L ' Unite

    L’unité sera dans l’état Auto dans les situations suivantes : • Unité activée suite aux réglages et commutations • Si le mode de l’unité est glace, la minuterie de glace a expiré • Aucune réinitialisation manuelle d’alarmes de l’unité en cours. •...
  • Page 22: Contrôle De La Pompe De L'évaporateur

    - 22 - Le temporisateur de délai de congélation peut être effacé manuellement pour obliger un redémarrage en mode Glace. Un point de consigne spécifique pour effacer le délai du mode Glace est disponible. En plus, le cyclage de l’alimentation électrique du régulateur effacera le temporisateur du délai de congélation.
  • Page 23: Commande De La Pompe Du Condenseur

    Contrôle automatique Si le contrôle automatique de la pompe est sélectionné, la logique principale/de réserve ci-dessus est encore utilisée. Quand l’évaporateur ne se trouve pas sur l’état « En fonctionnement », les heures de fonctionnement des pompes seront comparées. La pompe avec le moindre nombre d’heures sera désignée comme principale à...
  • Page 24: Controle De La Condensation

    - 24 - Contrôle de la condensation Trois modes de contrôle de la condensation sont disponibles : • Entrée condenseur - La mesure du contrôle de la condensation est l'eau entrant dans le condenseur. • Sortie condenseur - La mesure du contrôle de la condensation est l'eau sortant du condenseur.
  • Page 25 • L’état du ventilateur # de la tour est à l’arrêt et la EWT (entrée condenseur) ou la LWT (sortie condenseur) est inférieure au point de consigne du ventilateur # de la tour. • L’état du ventilateur # de la tour est en marche et la EWT (entrée condenseur) ou la LWT (sortie condenseur) est inférieure au point de consigne du ventilateur # de la tour –...
  • Page 26: Emise A Zero De La Temperature De Sortie De Leau (Tse)

    - 26 - Contrôle de la condensation de la pression Se reporter aux Fonctions du circuit Remise à zéro de la température de sortie de l’eau (TSE) TSE cible La TSE cible varie selon les paramètres et les entrées, et est sélectionnée comme suit : Point de Interrupte Point de consigne...
  • Page 27: Remise À Zéro Du Signal Externe De 4-20 Ma

    Remise à zéro du retour Point de consigne de la TSE + remise à zéro max. (54) Active Remise à zéro max. (10) Point de consigne de la TSE (44) Démarrer la remise à zéro de Delta T Delta T de l’évap. (ºF) Le point de consigne actif est remis à...
  • Page 28: Activation Du Compresseur En Mode Froid

    - 28 - Activation du compresseur en mode Froid Le premier compresseur de l’unité démarre quand la TSE de l’évaporateur est supérieure à l’objectif plus le point de consigne du démarrage de Delta T. Un compresseur supplémentaire démarre quand la TSE de l’évaporateur est supérieure à l’objectif plus le point de consigne de l’activation de Delta T.
  • Page 29: Activation Du Compresseur En Mode Glace

    Quand de nombreux compresseurs sont en fonctionnement, l’un d’eux s’arrêtera si le nombre de compresseurs en marche est supérieur au point de consigne de la quantité maximale de circuits en fonctionnement. Activation du compresseur en mode Glace Le premier compresseur démarrera quand la TSE de l’évaporateur sera supérieure à l’objectif plus le point de consigne du démarrage de Delta T.
  • Page 30: Séquence De Charge/Décharge

    - 30 - de l’objectif moins le point de consigne de la désactivation de Delta T quand il y a encore une charge dans la boucle au moins égale à la capacité minimale de l’unité. La capacité des compresseurs est contrôlée pour que quand cela est possible, leurs capacités soient équilibrées.
  • Page 31 Charge douce La charge douce est une fonction configurable utilisée pour faire grimper la capacité de l’unité dans un temps donné. Les points de consigne qui contrôlent cette fonction sont : • Charge douce – (activée/désactivée) • Lancer la limite de capacité – (unité %) •...
  • Page 32 - 32 - caractéristique sert à conserver le circuit en fonctionnement dans la capacité de la bobine du condenseur. Une zone morte placée au-dessous du point de consigne de la limite sera utilisée pour augmenter la stabilité de la fonction. Si la capacité réelle se trouve dans la zone, la charge de l’unité...
  • Page 33: Fonctions Du Circuit

    Fonctions du circuit Calculs Température de saturation du fluide frigorigène La température de saturation du fluide frigorigène se calcule à partir des lectures du capteur de pression de chaque circuit. Une fonction fournit la valeur convertie de température afin qu’elle corresponde aux données publiées des valeurs du R134a. -0,1 ºC pour les entrées de pression de 0 kPa à...
  • Page 34: Ogique De Controle Du Circuit

    - 34 - Logique de contrôle du circuit Disponibilité du circuit Un circuit est disponible pour démarrer si les conditions suivantes sont vraies : • L’interrupteur du circuit est fermé. • Aucune alerte de circuit n’est active. • Le point de consigne du mode du circuit est réglé sur « activer ». •...
  • Page 35: Arrêt Rapide

    Arrêt rapide Un arrêt rapide exige que le compresseur s’arrête et que le circuit se dirige immédiatement vers l’état « Arrêt ». Le circuit réalisera un arrêt rapide si l’une de ces conditions a lieu à un moment quelconque : •...
  • Page 36: Contrôle De La Capacité Du Compresseur

    - 36 - Contrôle de la capacité du compresseur Après le démarrage, le compresseur sera déchargé à la capacité physique minimale et aucune tentative d’augmenter la capacité du compresseur ne sera faite avant que le différentiel entre la pression de l’évaporateur et la pression d’huile ait atteint une valeur minimale.
  • Page 37 pression (pression du condenseur divisé par la pression de l’évaporateur) est inférieur ou égal à 1,2 pendant au moins 5 secondes. Elle est désactivée lorsque le taux de pression est supérieur à 1,2. Électrovannes de commande à tiroir (compresseurs symétriques) Cette section concerne les modèles de compresseurs (symétriques) suivants : Modèle Plaque...
  • Page 38: Contrôle De La Condensation De La Pression

    - 38 - Contrôle de la condensation de la pression Si le point de consigne de la valeur du contrôle de la condensation est réglé sur l’option Pression, alors le contrôle des étapes du ventilateur #1..4 est désactivé pour chaque circuit désactivé.
  • Page 39: Ontrole Exv

    Analog output max value Valeur max. rendement analogique Analog ourput min value Valeur min. rendement analogique Cond Sat Temp Setpoint Point de consigne temp. de sat. du cond. Cond T Sat Temp. de sat. du cond. Regulation Band = 100 KP Bande de régulation = 100 KP KP = PID Proportioanl Gain KP = gain proportionnel PID...
  • Page 40: Pressions Maximales De Fonctionnement

    - 40 - pressostatique (pression constante) démarrera pour garder le compresseur dans l’enveloppe. Il rentrera en fonctionnement normal dès que la surchauffe d’aspiration descendra au-dessous d’une valeur égale au point de consigne de la surchauffe d’aspiration. Fonctionnement normal Le fonctionnement normal de la VDE est utilisé lorsque le circuit a réalisé une opération de démarrage de la VDE et ne se trouve pas dans des conditions de transition à...
  • Page 41: Njection De Liquide

    Injection de liquide L’injection de liquide est activée lorsque le circuit est en état de fonctionnement et que la température de refoulement s’élève au-dessus du point de consigne d’activation de l’injection de liquide. L’injection de liquide est arrêtée lorsque la température de refoulement descend sous le point de consigne d’activation par un différentiel de 10 °C.
  • Page 42: Alarmes Et Evenements

    - 42 - Alarmes et événements Il peut y avoir des situations qui nécessitent une action du groupe d’eau glacée ou qui doivent être enregistrées pour consultation ultérieure. Une condition qui nécessite un arrêt et/ou un verrouillage est une alarme. Les alarmes peuvent causer un arrêt normal (avec évacuation) ou un arrêt rapide.
  • Page 43: Protection Contre La Congélation De L'eau De L'évaporateur

    Remise à zéro : remise à zéro automatique lorsque l’entrée PVM est élevée ou que le point de consigne PVM n’est pas égal au point unique pendant au moins 5 secondes. Perte de débit de l’évaporateur Description de l’alarme (comme affichée sur l’écran) : UnitOffEvapWaterFlow Déclencheur : 1 : État de la pompe de l’évaporateur = Fonctionnement ET entrée numérique du débit de l’évaporateur = Pas de débit pendant un certain temps >...
  • Page 44: Évenements De L ' Unite

    - 44 - Panne du capteur de température de sortie de l’eau de l’évaporateur Description de l’alarme (comme affichée sur l’écran) : UnitOffEvpLvgWTemp Déclencheur : capteur court-circuité ou ouvert. Action prise : arrêt rapide de tous les circuits. Remise à zéro : cette alarme peut être effacée manuellement au moyen du clavier mais uniquement si le capteur rentre dans la gamme.
  • Page 45 Les descriptions des alarmes s’appliquent à tous les circuits, le numéro de circuit est représenté par « N » dans la description. Perte de volts de phase/panne GFP Description de l’alarme (comme affichée sur l’écran) : C# OffPhaseVoltage Déclencheur : l’entrée PVM est basse et le point de consigne PVM = multipoint. Action prise : arrêt rapide des circuits.
  • Page 46: Taux De Faible Pression

    - 46 - Déclencheur : température de saturation du condenseur > valeur max. de saturation du condenseur pour un certain temps > point de consigne du délai du cond. haut. Action prise : arrêt rapide du circuit. Remise à zéro : cette alarme peut être effacée manuellement au moyen du clavier du régulateur de l’unité.
  • Page 47: Pas De Pression Au Démarrage

    Remise à zéro : cette alarme peut être effacée manuellement au moyen du clavier du régulateur de l’unité. Panne du démarreur du compresseur Description de l’alarme (comme affichée sur l’écran) : C# Cmp1 OffStarterFlt Déclencheur : si le point de consigne PVM = Aucun (DSC) : l’entrée de la panne du démarreur est ouverte à...
  • Page 48: Panne Du Capteur De La Pression De L'évaporateur

    - 48 - Panne de comm. FC circuit 2 Description de l’alarme (comme affiché sur l’écran) : C2 OffFnCtlrComFail Déclencheur : Le point de consigne de la valeur de contrôle de la condensation est configuré sur l'option Pression, le circuit 2 est activé et la communication avec le module d’extension E/S a échoué.
  • Page 49: Évenements De Circuit

    Remise à zéro : cette alarme peut être effacée manuellement au moyen du clavier mais uniquement si le capteur rentre dans la gamme. Panne du capteur de pression d’huile Description de l’alarme (comme affichée sur l’écran) : C# Cmp1 OffOilFeedP Déclencheur : capteur court-circuité...
  • Page 50: Haute Pression Du Condenseur - Maintien

    - 50 - Déclencheur : cet événement est inactif jusqu’à ce que le démarrage du circuit soit complété et que l’unité soit en mode Froid. Ensuite, durant le fonctionnement, si la pression de l’évaporateur <= point de consigne « Faible pression de l’évaporateur –...
  • Page 51: Nregistrement Des Alarmes

    Enregistrement des alarmes Lorsqu'une alarme est déclenchée, le type, la date et l’heure de l’alarme sont enregistrés dans la mémoire tampon de l’alarme active correspondant à cette alarme (données affichées sur les écrans d’alarmes actives) et également dans la mémoire tampon de l’historique d’alarmes (données affichées sur les écrans du journal d’alarmes).
  • Page 52: Utilisation Du Regulateur

    - 52 - Utilisation du régulateur Fonctionnement du régulateur de l’unité Figure 7 : régulateur de l’unité Bouton Alarme Bouton Menu Molette de navigation Bouton Retour Afficheur Le clavier/l’afficheur est composé d’un écran d’affichage de 5 lignes à 22 caractères chacune, de trois boutons (touches) et d’une molette de navigation «...
  • Page 53: Avigation

    d’information uniquement et que le curseur est sur cette ligne, tout le champ de valeur est surligné, c'est-à-dire le texte est blanc avec un cadre noir autour. Lorsque la ligne contient une valeur variable et que le curseur est sur celle-ci, la ligne est entièrement surlignée.
  • Page 54: Mode De Navigation

    - 54 - Figure 10 : page de saisie du mot de passe Saisir mot de passe Entrer **** Le fait de saisir un mot de passe incorrect équivaut à n’en saisir aucun. Une fois qu’un mot de passé valide a été saisi, le régulateur permet de réaliser des modifications et d’accéder à...
  • Page 55 Un paramètre avec un « R » est de seule lecture, il donne une valeur ou description d’une condition. Un paramètre avec « R/W » indique le permis de lecture et/ou d’écriture, une valeur peut être lue ou changée (si le mot de passe correct a été saisi au préalable). Exemple 1 : Check Status (État de vérification).
  • Page 56 - 56 - Figure 11 : page d’accueil, paramètres du menu principal et liens Page d’accueil Voir/régler unité > > > > Statut/Paramètres > > > > Saisir mot de passe Régler > > > > Continuer sans mot de passe Températures >...
  • Page 57 Figure 12 : navigation, partie A Voir/Régler unité > > > > Statut/Paramètres Statut/Paramètres (voir/régler unité) > > > > Réglage Statut unité > > > > Températures Activation refroidisseur > > > > Condenseur Contrôler source > > > > Date/Temps/Programmes Next Circuit On Point de consigne activation...
  • Page 58 - 58 - Figure 2 : navigation, partie B Voir/Régler Unité > > > > Statut/Paramètres Conservation de la puissance (voir/régler l’unité) > > > > Réglage Capacité de l’unité > > > > Températures Courant de l’unité > > > > Condenseur Limite de demande activée >...
  • Page 59 Figure 3 : navigation, partie C Voir/Régler Unité > > > > Statut/Paramètres Réglage AWM (voir/régler unité) > > > > Régler Appliquer modifications > > > > Températures DHCP > > > > Condenseur Adresse IP réelle > > > > Date/Temps/Programmes Masque réel >...
  • Page 60: Interface D'utilisateur Adistance En Option

    - 60 - Interface d’utilisateur à distance en option L’interface d’utilisateur à distance en option est un panneau de commande à distance qui représente le fonctionnement du régulateur situé sur l’unité. Jusqu’à huit unités AWS peuvent être connectées et sélectionnées à l’écran. Il fournit une IHM (interface homme-machine) dans un bâtiment, un bureau d’ingénierie par exemple, sans aller à...
  • Page 61: Spécifications Techniques

    Spécifications techniques Interface Bus de traitement Jusqu’à huit interfaces à distance Connexion du busCE+, CE-, non interchangeable Terminal 2 connecteurs à vis Longueur max. 700 m Type de câble Câble à paire torsadée 0,5/2,5 mm Affichage Type d’ACL FSTN Dimensions La 5,7 po x H 3,8 po x P 1,5 po (144 x 96 x 38 mm) Résolution Matrice de points x 96 x 208 pixels Rétroéclairage Bleu ou Blanc, configurable par l’utilisateur Conditions environnementales...
  • Page 62: Demarrage Et Arret

    - 62 - Démarrage et arrêt AVIS Le personnel de maintenance de Daikin ou le représentant de maintenance autorisé par l’usine doit effectuer un démarrage initial pour activer la garantie. PRÉCAUTION La plupart des relais et des terminaux au centre du contrôle de l'unité sont alimentés lorsque S1 est fermé...
  • Page 63: Démarrage Après Un Arrêt Temporaire

    PRÉCAUTION Le débit d’eau de l’unité ne doit pas s’interrompre avant que les compresseurs d'évacuation, cela pour éviter la formation de gel dans l’évaporation. L’interruption de cela causera des dommages de l’équipement. PRÉCAUTION Si toutes les alimentations de l’unité sont éteintes, les chauffeurs du compresseur seront alors inutilisables.
  • Page 64 - 64 - DANGER VERROUILLER ET ÉTIQUETER TOUTES LES SOURCES D’ALIMENTATION LORS DE LA VÉRIFICATION DES CONNEXIONS : DES CHOCS ÉLECTRIQUES CAUSERONT DES DANGER DE MORT OU DE BLESSURE 2. Vérifier le voltage de l’alimentation de l’unité et veiller à ce qu’il soit au sein de la tolérance de 10 % qui est permise.
  • Page 65: Schema Du Cablage Sur Place

    Schéma du câblage sur place Le schéma du câblage sur place est généré pour chaque unité et fait partie de la documentation de bord de l’unité. Se référer à ce document pour obtenir une explication complète sur les câblages sur place pour ces groupes d’eau glacée. D - EOMWC00A11-11FR...
  • Page 66: Diagnostic De Base Du Systeme De Commande

    - 66 - Diagnostic de base du système de commande Le régulateur MicroTech III, les modules d’extension et les modules de communication sont équipés de deux DEL d’état (BSP et BUS) pour indiquer l’état opérationnel des dispositifs. La signification de ces deux DEL d’état est indiquée ci-dessous.
  • Page 67 Bacnet MSTP DEL BUS Mode Vert continu Prêt pour les communications. Le serveur BACnet est démarré. N’indique pas une communication active. Jaune continu Démarrage Rouge continu Baisse du serveur BACnet. Un redémarrage est initié automatiquement après 3 secondes. Bacnet IP: DEL BUS Mode Vert continu...
  • Page 68: Maintenance Du Regulateur

    - 68 - Maintenance du régulateur Le régulateur a besoin d'entretenir la batterie installée. Tous les deux ans, il est nécessaire de remplacer la batterie. Le modèle de la batterie est : BR2032 et elle est produite par plusieurs vendeurs différents. Pour remplacer la batterie, quitter le couvercle en plastique de l’affichage du régulateur en utilisant un tournevis comme montré...
  • Page 69: Annexe

    Le point de consigne actif est le réglage en vigueur à un moment donné. N’importe quelle entrée externe peut limiter la capacité du compresseur au-dessous de sa valeur maximale. Le BSP est le système d’exploitation du régulateur MicroTech III. Condenser Saturated Temperature Target/Température cible de saturation du condenseur La température cible de saturation du condenseur est calculée en utilisant tout d’abord...
  • Page 70 - 70 - EXV/VDE Electronic expansion valve/Vanne de détente électronique : utilisée pour contrôler le débit de fluide frigorigène vers l’évaporateur, contrôlé par le microprocesseur du circuit. High Saturated Condenser – Hold Value/Haute valeur de saturation du condenseur – Valeur de maintien High Cond Hold Value/Haute valeur de maintien du cond.
  • Page 71 Millisecondes. Maximum Saturated Condenser Temperature/Température de saturation maximale du condenseur La température de saturation maximale du condenseur permise est calculée en fonction de l’enveloppe de fonctionnement du compresseur. Offset/Décalage Le décalage est la différence entre la valeur réelle d’une variable (comme la température ou la pression) et la lecture affichée sur le microprocesseur comme résultat du signal d'un capteur.
