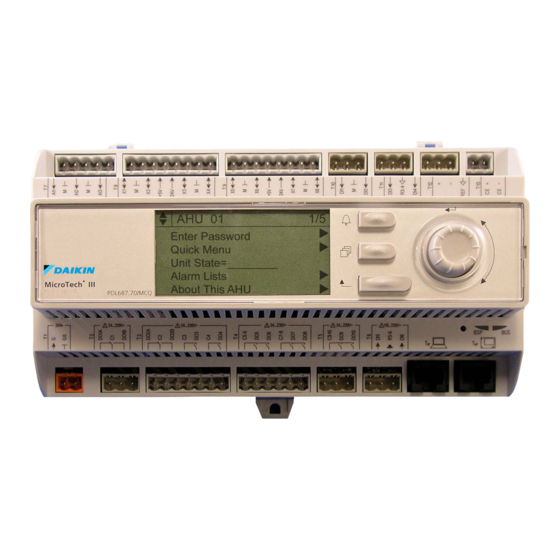

Daikin MICROTECH III Guide D'utilisation

Groupe frigorifique à condensation par eau avec compresseur à vis
Masquer les pouces Voir aussi pour MICROTECH III:
Table des Matières

Publicité

Liens rapides

GROUPE FRIGORIFIQUE À CONDENSATION PAR EAU
AVEC COMPRESSEUR À VIS
RÉGULATEURS MICROTECH III et MICROTECH 4
GUIDE D'UTILISATION DU PANNEAU DE COMMANDE
RÉV
02
Date
05/2021
Remplace
D–EOMWC00A07-16_01FR
D–EOMWC00A07-16_01FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin MICROTECH III

  • Page 1 RÉV Date 05/2021 Remplace D–EOMWC00A07-16_01FR GUIDE D’UTILISATION DU PANNEAU DE COMMANDE D–EOMWC00A07-16_01FR GROUPE FRIGORIFIQUE À CONDENSATION PAR EAU AVEC COMPRESSEUR À VIS RÉGULATEURS MICROTECH III et MICROTECH 4...
  • Page 2: Table Des Matières

    Table des matières INTRODUCTION ............................ 4 LIMITES DE FONCTIONNEMENT DU REGULATEUR : ............... 5 CARACTERISTIQUES DU REGULATEUR ................... 5 DESCRIPTION GENERALE ........................6 ’ ..................6 ISPOSITION DES COMMANDES D UTILISATION ......................7 ESCRIPTION DU REGULATEUR ....................10 ETAILS DU RESEAU DE CONTROLE SEQUENCE DE FONCTIONNEMENT ....................11 FONCTIONNEMENT DU REGULATEUR .....................14 ......................14...
  • Page 3 10.7 ........................52 LARMES DU CIRCUIT ’ 10.8 ....................53 LARMES D ARRET RAPIDE DE CIRCUIT ’ 10.9 ..................63 LARMES D ARRET D EVACUATION DE CIRCUIT 10.10 É ......................67 VENEMENTS DE CIRCUITS DIAGNOSTIC DE BASE DU SYSTEME DE CONTROLE ..............70 UTILISATION DU REGULATEUR ......................72 12.2 ............................73 AVIGATION...
  • Page 4: Introduction

    à condensation par eau DAIKIN indiqués ci-dessous avec 1, 2 et 3 circuits, utilisant les régulateurs Microtech III et Microtech 4 (Microtech dans les sections suivantes doit être considéré comme les deux régulateurs mentionnés ; ce manuel ne s’applique pas aux régulateurs Microtech précédents).
  • Page 5: Limites De Fonctionnement Du Regulateur

    LIMITES DE FONCTIONNEMENT DU REGULATEUR : Fonctionnement (CEI 721-3-3) : • Température -40...+70 °C • Restriction LCD -20… +60 °C • Restriction Process-Bus -25….+70 °C • Humidité < 90 % h.r. (pas de condensation) • Pression min. de l’air 700 hPa, correspondant à 3 000 m max. au-dessus du niveau de la mer Transport (IEC 721-3-2) : •...
  • Page 6: Description Generale

    DESCRIPTION GENERALE Le panneau de contrôle se situe à l’avant de l’unité à l’extrémité du compresseur. Il y a trois portes. Le panneau de contrôle se trouve derrière la porte à main gauche. Le panneau d’alimentation se trouve derrière la porte à main droite et du milieu. 4.1.1 Description générale Le système de commande MicroTech se compose d’un régulateur à...
  • Page 7: Illustration 2, Commandes D'utilisation

    Commutateur marche/arrêt unité Commutateur marche/arrêt compresseur 2 Commutateur marche/arrêt compresseur 1 Commutateur marche/arrêt unité Commutateur pompe à chaleur Commutateur marche/arrêt compresseur 1 Illustration 2, Commandes d’utilisation Description du régulateur 4.3.1 Structure du matériel informatique Le système de contrôle MicroTech pour les groupes frigorifiques à condensation par eau avec compresseur à vis se compose d’un régulateur principal d’unité...
  • Page 8: Architecture Système

    Interface d’opérateur à distance Régulateur MicroTech III BACnet/IP BACnet/ MSTP Cartes de communication MODbus Modules d’extension d’E/S lllustration 3, structure du matériel informatique 4.3.2 Architecture système L’architecture de contrôle générale utilise ce qui suit : • Un régulateur principal Microtech •...
  • Page 9: Illustration 4, Architecture Du Système

    Illustration 4, Architecture du système Manuel d’utilisation 9/85 D–EOMWC00A07-16_02FR...
  • Page 10: Details Du Reseau De Controle

    En effet, ces fonctions peuvent entrer en conflit avec d’autres (par exemple Bacnet IP et Daikin on Site). Tous les modules suivants peuvent être connectés directement sur le côté gauche du régulateur principal pour autoriser le fonctionnement d’une interface BAS.
  • Page 11: Sequence De Fonctionnement

    SEQUENCE DE FONCTIONNEMENT Illustration 5, Séquence de fonctionnement de l’unité (voir illustration 9 pour la séquence de fonctionnement du circuit) Manuel d’utilisation 11/85 D–EOMWC00A07-16_02FR...
  • Page 12 * Les points soulignés sont pris en compte uniquement dans les unités à 2 ou 3 circuits Manuel d’utilisation D–EOMWC00A07-16_02FR 12/85...
  • Page 13: Illustration 6, Séquence De Fonctionnement Du Circuit

    Illustration 6, Séquence de fonctionnement du circuit Manuel d’utilisation 13/85 D–EOMWC00A07-16_02FR...
  • Page 14: Fonctionnement Du Regulateur

    FONCTIONNEMENT DU REGULATEUR Entrées/sorties MicroTech Le refroidisseur peut être équipé de un à trois compresseurs. 6.1.1 Entrées analogiques Description Source du signal Plage attendue -50°C – 120°C Température de l'eau entrant dans l'évaporateur Thermistance NTC (10K@25°C) -50°C – 120°C Température de l'eau quittant l'évaporateur Thermistance NTC (10K@25°C) -50°C –...
  • Page 15 Extension entrée/sortie compresseur 1 à 3 6.2.1 Entrées analogiques Description Source du signal Plage attendue -50°C – 120°C Température de débit Thermistance NTC (10K@25°C) Pression de l’évaporateur Ratiométrique (0,5-4,5 Vdc) 0 à 5 Vcc Pression d’huile Ratiométrique (0,5-4,5 Vdc) 0 à 5 Vcc Pression du condenseur Ratiométrique (0,5-4,5 Vdc) 0 à...
  • Page 16: Circuits Exv # 1 A # 3 Entree Et Sortie

    Circuits EXV # 1 à # 3 entrée et sortie 6.3.1 Entrées analogiques Description Source du signal Plage attendue -50°C – 120°C Température de l'eau quittant l'évaporateur (*) Thermistance NTC (10K@25°C) Température d’aspiration -50°C – 120°C Thermistance NTC (10K@25°C) 6.3.2 Sorties analogiques Description Signal de sortie...
  • Page 17: Odule Dextension D 'E/Sde La Pompe A Chaleur De Lunite Ancienne Version )

    Module d’extension d’E/S de la pompe à chaleur de l’unité (ancienne version) 6.6.1 Entrées numériques Description Signal fermé Signal ouvert Commutateur froid chaud Mode froid Mode chaud Détecteur de fuite Aucune fuite détectée Fuite détectée Module d’extension d’E/S de la pompe à chaleur de l’unité (nouvelle version) 6.7.1 Sorties numériques...
  • Page 18: Points De Consigne

    Points de consigne 6.8.1 Plages réglées automatiquement Certains paramètres ont différentes plages de réglage en fonction du type de réfrigérant et du mode de fonctionnement. Veuillez consulter le catalogue de produits pour plus d'informations. Manuel d’utilisation D–EOMWC00A07-16_02FR 18/85...
  • Page 19: Fonctions De L'unite

    FONCTIONS DE L’UNITE Calculs 7.1.1 Pente TSE La pente de la TSE est calculée de manière à ce que la pente représente le changement dans la TSE sur une période de temps d’une minute avec au moins cinq échantillons par minute pour l’évaporateur et le condenseur. 7.1.2 Taux de rappel vers le niveau le plus bas La valeur de pente calculée ci-dessus sera une valeur négative si la température de l’eau chute.
  • Page 20: Tats De Lunite De Controle

    Le point de consigne des modes disponibles doit être modifié quand l'unité est désactivée. L'objectif est d’éviter le changement de modes opérationnels par inadvertance pendant que le refroidisseur fonctionne. Le mode de l’unité est réglé en fonction du tableau suivant. REMARQUE : Un x indique que la valeur est ignorée.
  • Page 21: Statut De L'unité

    Statut de l’unité Le statut de l'unité affiché est déterminé par les conditions du tableau suivant : Num. Statut Conditions Statut de l’unité = Auto Auto État de l’unité : hors service, Mode de l'unité = Glace et Délai de Hors service : Minuterie Mode glace glace = Actif Etat de l’unité...
  • Page 22: Sélection De La Pompe

    L’état de la commande est en « Démarrage » dans les cas suivants : • Statut de l’unité = Auto. • La TSE est inférieure au point de consigne du Gel de l'évaporateur de 0,6 °C ou le capteur de TSE n’est p as en activité.
  • Page 23: Controle De La Condensation

    7.10 Contrôle de la condensation Trois modes de contrôle de la condensation sont disponibles : • Entrée condenseur - La mesure du contrôle de la condensation est l'eau entrant dans le condenseur. • Sortie condenseur - La mesure du contrôle de la condensation est l'eau sortant du condenseur. •...
  • Page 24: Réinitialisation De La Température De Sortie D'eau (Tse)

    Valeur max. sortie analogique (10 V) Valeur min. sortie analogique (0 V) T° Cond (Entrée/Sortie) Point de consigne température entrée/sortie condenseur Plage de régulation = 100/KP KP = gain proportionnel PID Dans ce cas, la sortie analogique varie dans l’ensemble de la bande de régulation calculée comme le point de consigne de la température de l'eau du condenseur ±...
  • Page 25: Réinitialisation Du Signal Externe 4-20 Ma

    Réinitialisation de la température de sortie d’eau (TSE) 7.11.2 La cible de base de TSE peut être remise à zéro si l’unité est en mode refroidissement et est configurée pour une réinitialisation. Le type de réinitialisation à utiliser est déterminé par le point de consigne type de réinitialisation de l a température de l’eau de sortie.
  • Page 26: Ontrole De Capacite De Lunite

    7.12 Contrôle de capacité de l’unité Le contrôle de capacité de l’unité est réalisé comme décrit dans ce chapitre. 7.12.1 Mise en séquence du compresseur en mode refroidissement Le premier compresseur de l’unité est démarré quand l’évaporateur TSE est supérieur à la cible plus le point de consigne de démarrage du Delta T.
  • Page 27: Mise En Séquence Du Compresseur En Mode Glace

    Nombre maximum de circuits en activité Si le nombre de compresseurs actifs est égal au point de consigne du nombre de circuits max. actifs, aucun compresseur supplémentaire ne démarrera. Quand plusieurs compresseurs fonctionnent, un se fermera si le nombre de compresseurs actifs est supérieur au point de consigne du nombre de circuits max.
  • Page 28: Contrôle De La Capacité Du Compresseur En Mode Glace

    La capacité la plus faible des compresseurs actifs qui peuvent charger • si les capacités sont égales, il doit avoir le numéro de séquence le plus élevé des compresseurs actifs • si les numéros de séquence sont égaux, il doit avoir le moins d’heures d’activité •...
  • Page 29: Vitesse De Compensation Maximum De La Tse

    View/Set Unit Daikin On Site. Pour utiliser l’utilitaire DoS, le client doit communiquer le Serial Number à la société Daikin et s’abonner au service DoS. Ensuite, à partir de cette page, il est possible de: • Démarrer/arrêter la connectivité DoS •...
  • Page 30 Démarrage Démarrer la connexion à Dos Comm State Connexion à DoS désactivée IPErr La connexion à DoS ne peut pas être établie Connected La connexion à DoS est établie et est en marche Remote Update Activer Activer l'option de mise à jour à distance Désactivé...
  • Page 31: Fonctions Des Circuits

    FONCTIONS DES CIRCUITS Calculs 8.1.1 Température saturée du réfrigérant La température saturée du réfrigérant est calculée à partir des relevés du capteur de pression pour chaque circuit. Une fonction fournit la valeur convertie de la température pour correspondre au valeurs des données publiées pour R134a, R1234ze et R513a Approche de l’évaporateur 8.1.2...
  • Page 32: Logique De Controle Du Circuit

    Logique de contrôle du circuit 8.2.1 Disponibilité du circuit Un circuit est prêt à démarrer si les conditions suivantes sont vraies : • le commutateur du circuit est fermé • aucune alarme circuit n’est active • le point de consigne du mode circuit est réglé sur Activer •...
  • Page 33: Statut Du Circuit

    Statut du circuit Le statut affiché du circuit est déterminé par les conditions dans le tableau suivant : Num. Statut Conditions Hors service : prêt Le circuit est prêt à démarrer suivant nécessité. Hors service : délai de séquence de Le circuit est hors service et ne peut démarrer en raison du délai de démarrage mise en séquence de démarrage.
  • Page 34 La capacité du compresseur est contrôlée sur le point de consigne de la capacité manuelle. Les changements seront effectués à un taux égal au taux maximum qui permet un fonctionnement stable du circuit. Le contrôle de la capacité revient au contrôle automatique si soit : •...
  • Page 35: Controle De La Condensation De La Pression

    Surpassements de la capacité - Limites de fonctionnement Les conditions suivantes surpassent le contrôle automatique de capacité quand le refroidisseur est en mode REFROIDISSEMENT. Ces surpassements empêchent le circuit de se mettre dans une condition dans laquelle il n’est pas conçu pour fonctionner.
  • Page 36: Controle Exv

    Si le point de consigne de la Valeur de contrôle de la condensation est réglé sur l’option Pression et que le point de consigne du type de sortie du condenseur est réglé sur l’option Vfd, un signal 0-10V est également activé pour que le circuit régule un dispositif de condensation modulant au moyen d’un régulateur PID.
  • Page 37: Injection De Liquide

    La valeur cible est ajustée selon les exigences pour maintenir la surchauffe à la décharge dans une plage de fonctionnement de sécurité, qui dépend du réfrigérant. Pressions de fonctionnement maximales Le contrôle EXV maintient la pression de l’évaporateur dans la plage définie par la pression maximale de fonctionnement (MOP).
  • Page 38: Options Logicielles

    Si le régulateur est défectueux et/ou doit être remplacé pour toute raison, le client doit configurer l'ensemble d'options avec un nouveau mot de passe. Si ce remplacement est envisagé, le client peut demander un nouveau mot de passe au personnel de Daikin et répéter les étapes du chapitre 4.15.1.
  • Page 39 553489691893 – durée 3 mois • 411486702597 – durée 1 mois • 084430952438 – durée 1 mois Ces mots de passe donnent au client assez de temps pour contacter Daikin et saisir un nouveau mot de passe permanent. Paramètre Statut spécifique Description 553489691893 Active l'ensemble d'options pendant 3 mois.
  • Page 40: Alarmes Et Evenements

    ALARMES ET EVENEMENTS Des situations peuvent survenir qui demandent une action du refroidisseur ou qui pourraient être journalisées pour s’y référer par la suite. Une situation qui demande une fermeture et/ou un verrouillage. Les alarmes peuvent provoquer un arrêt normal (avec évacuation) ou un arrêt rapide. La majorité des alarmes demande une réinitialisation manuelle mais certaines se réinitialisent automatiquement quand le motif de l’alarme est corrigé.
  • Page 41: Alarmes D ' Arret Rapide De L ' Unite

    Signal d’alarme à distance 10.3.1 L’unité est configurée pour permettre le câblage sur place des dispositifs d'alarme. Se reporter à la documentation à bord de l’unité pour obtenir des informations sur le câblage sur place. 10.4 Alarmes d'arrêt rapide de l'unité 10.4.1 Perte de tension/Erreur GFP Cette alarme est générée lors d'un problème avec l'alimentation du refroidisseur.
  • Page 42: Perte De Débit De L'évaporateur

    Perte de débit de l’évaporateur 10.4.2 Cette alarme est générée lors d'une perte de débit vers le refroidisseur pour empêcher le gel de la machine. Problème Cause Solution Le statut de l’unité est OFF. Aucun débit d’eau n’a été capturé Vérifier si le filtre de la pompe à...
  • Page 43: Protection Contre Le Gel De L'eau De L'évaporateur

    Protection contre le gel de l’eau de l'évaporateur 10.4.4 Cette alarme est générée pour indiquer que la température de l'eau (d'entrée ou de sortie) a chuté jusqu'en -dessous de la limite de sécurité. Le contrôle essaie de protéger l'échangeur de chaleur en démarrant la pompe et en faisant circuler l'eau.
  • Page 44: Inversion Des Températures De L'eau De L'évaporateur

    Inversion des températures de l’eau de l’évaporateur 10.4.6 Cette alarme est générée à chaque fois que la température d’entrée de l’eau est inférieure d’1 °C par rapport à la température de sortie et qu’au moins un compresseur est en fonctionnement depuis 90 secondes. Problème Cause Solution...
  • Page 45 10.4.8 Alarme externe Cette alarme est générée pour indiquer qu'un dispositif externe est lié à cette opération de l'unité. Ce dispositif externe peut être une pompe ou un convertisseur. Problème Cause Solution Le statut de l’unité est OFF. Un événement externe se vérifie Vérifier les causes de l'alarme ou Tous les circuits sont mis à...
  • Page 46: Alarme D'arrêt D'urgence

    Alarme d’arrêt d’urgence 10.4.10 Cette alarme est générée à chaque fois que le bouton d'arrêt d'urgence est actionné. Avant de réinitialiser le bouton d'arrêt d'urgence, vérifier que la condition dangereuse à été éliminée. Problème Cause Solution Le statut de l’unité est OFF. Le bouton d'arrêt d'urgence a été...
  • Page 47: Défaillance Du Capteur De Température De L'eau À L'entrée Du Condenseur

    Défaillance du capteur de température de l’eau à l’entrée du condenseur 10.5.2 Cette alarme est générée à chaque fois que la résistance d'entrée est en-dehors de la plage admissible. Problème Cause Solution Le statut de l’unité est OFF. Vérifier l’intégrité du capteur d’après Le capteur est cassé.
  • Page 48: Inversion Des Températures De L'eau Du Condenseur

    Inversion des températures de l’eau du condenseur 10.5.4 Cette alarme est générée à chaque fois que la température d’entrée de l’eau est inférieure d’1 °C par rapport à la température de sortie et qu’au moins un compresseur fonctionne pendant 90 secondes. Problème Cause Solution...
  • Page 49: Venements De Lunite

    10.6 Événements de l’unité 10.6.1 Durée restante de validité du mot de passe Cet événement indique qu’un des mots de passe temporaires expire le lendemain. Pour résoudre ce problème, il est possible d’activer un autre mot de passe temporaire Problème Cause Solution Le statut de l'unité...
  • Page 50 Défaillance du capteur de température de l’eau à l’entrée de l’évaporateur 10.6.3 Cette alarme est générée à chaque fois que la résistance d'entrée est en-dehors de la plage admissible. Problème Cause Solution Le statut de l’unité est OFF. Vérifier l’intégrité du capteur d’après Le capteur est cassé.
  • Page 51 10.6.5 Mauvaise entrée de la limitation du courant Cette alarme est générée quand l’option de limitation de courant a été activée et les valeurs saisies sur le régulateur sont hors de la plage admise. Problème Cause Solution Le statut de l'unité est En Entrée limitation du courant flexible Vérifier les valeurs du signal d'entrée hors plage.
  • Page 52: Larmes Du Circuit

    Mauvaise entrée réinitialisation de la température de sortie de l’eau 10.6.7 Cette alarme est générée quand l'option Réinitialisation du point de consigne a été activée et que les valeurs saisies sur le régulateur se situent en-dehors de la plage admise. Problème Cause Solution...
  • Page 53: Larmes Darret Rapide De Circuit

    10.8 Alarmes d’arrêt rapide de circuit Pression faible de l’évaporateur 10.8.1 Cette alarme est générée lorsque la pression d'évaporation chute au-dessous de la Décharge basse pression et que le système de contrôle ne réussit plus à compenser cette condition. Problème Cause Solution Le statut du circuit est OFF.
  • Page 54 10.8.2 Echec du démarrage à basse pression Cette alarme indique que la pression d’évaporation et de condensation au moment du démarrage du compresseur est en-dessous de la limite minimale fixée. Problème Cause Solution Le statut du circuit est OFF. La température ambiante est trop Vérifier l'enveloppe de Le circuit est à...
  • Page 55 10.8.3 Pression élevée du condensateur Cette alarme est générée quand la température saturée de condensation monte au-dessus de la température saturée maximale de condensation et lorsque le dispositif de contrôle ne réussit pas à compenser cette condition. La température saturée maximale du condenseur est de 68,5°C mais elle peut baisser l orsque la température saturée du condenseur descend au-dessous de zéro.
  • Page 56 10.8.4 Commutateur mécanique haute pression (HPS) Cette alarme est générée lorsque la pression du condenseur dépasse la limite mécanique de pression élevée, ce qui enclenche la mise hors tension de tous les relais auxiliaires. Il en résulte la mise à l'arrêt immédiate du compresseur et des autres actionneurs du circuit concerné.
  • Page 57: Température De Débit Élevée

    10.8.5 Température de débit élevée Cette alarme indique que la température à l'orifice de débit du compresseur dépasse la limite maximale ; des dommages aux parties mécaniques du compresseur pourraient en résulter. Quand cette alarme est déclenchée, le carter du compresseur et ses tuyaux de débit peuvent atteindre des températures très élevées.
  • Page 58: Échec Du Démarreur Du Compresseur

    10.8.7 Échec du démarreur du compresseur Cette alarme est générée chaque fois que l’entrée de l’erreur du démarreur est ouverte ou si le compresseur a fonctionné pendant au moins 14 secondes et l’entrée de l’erreur du démarreur est ouverte Problème Cause Solution Le statut du circuit est OFF.
  • Page 59 10.8.9 Aucun changement de pression après le démarrage Cette alarme indique que le compresseur ne peut pas démarrer ou établir une certaine variation minimale des pressions d'évaporation ou de condensation après le démarrage. Problème Cause Solution Le statut du circuit est OFF. Démarrage du compresseur Vérifier si le signal de démarrage est Le circuit est à...
  • Page 60: Défaillance Ac Comm

    10.8.11 Défaillance AC Comm # Cette alarme est déclenchée lors d’un problème de communication avec le module CCx. Problème Cause Solution Le statut du circuit est OFF. Le module n'est pas sous tension Vérifier l'alimentation électrique du Tous les circuits sont connecteur au côté...
  • Page 61: Défaillance Eexv Comm

    10.8.13 Défaillance EEXV Comm # Cette alarme est déclenchée en cas de problème de communication avec le module EEXVx. Problème Cause Solution Le statut du circuit est OFF. Le module n'est pas sous tension Vérifier l'alimentation électrique du Tous les circuits sont connecteur au côté...
  • Page 62: Échec Du Capteur De Pression Du Condensateur

    10.8.15 Échec du capteur de pression du condensateur Cette alarme indique que le transducteur de pression de condensation ne fonctionne pas correctement. Problème Cause Solution Le statut du circuit est OFF. Le capteur est cassé. Vérifier l'intégrité du capteur. Le circuit est à l'arrêt. Vérifier les capteurs en vue de leur fonctionnement conforme aux L'icône cloche se déplace sur...
  • Page 63: Nombre Maximal D'alarmes De Redémarrage (Unités Sans Condenseur Uniquement)

    Nombre maximal d’alarmes de redémarrage (unités sans condenseur uniquement) 10.8.17 Cette alarme indique que la pression d’évaporation au moment du démarrage du compresseur est restée trop longtemps en-dessous de la limite minimale et ce, à trois reprises. Problème Cause Solution Le statut du circuit est OFF.
  • Page 64: Rapport De Pression Faible

    10.9.2 Rapport de pression faible Cette alarme indique que le rapport entre la pression d'évaporation et de condensation est en-dessous d'une limite qui dépend de la vitesse du compresseur et garantit la lubrification correcte du compresseur. Problème Cause Solution Le statut du circuit est OFF. Le compresseur ne réussit pas à...
  • Page 65: Échec Du Capteur De Pression D'huile

    Échec du capteur de pression d’huile 10.9.3 Cette alarme est générée pour indiquer que la lecture du capteur n'est pas correcte. Problème Cause Solution Le statut du circuit est OFF. Le capteur est cassé. Vérifier l'intégrité du capteur. Le circuit est mis à l'arrêt en suivant la Vérifier les capteurs en vue de leur procédure de mise à...
  • Page 66: Erreur Du Capteur De Température De Décharge

    10.9.5 Erreur du capteur de température de décharge Cette alarme est générée pour indiquer que la lecture du capteur n'est pas correcte. Problème Cause Solution Le statut du circuit est OFF. Le capteur est court-circuité. Vérifier l'intégrité du capteur. Le circuit est mis à l'arrêt en suivant Vérifier que les capteurs fonctionnent la procédure de mise à...
  • Page 67: Évenements De Circuits

    10.10 Événements de circuits Les événements suivants limitent le fonctionnement du circuit d'une manière décrite dans la colonne Action prise. La survenue d’un événement sur le circuit affecte uniquement le circuit sur lequel il se produit. Les événements de circuit sont journalisés dans le journal des événements du régulateur de l’unité.
  • Page 68 10.10.2 Pression élevée du condensateur - Maintien/Décharge Ces événements sont générés pour indiquer une situation temporaire lors de laquelle la pression de condensation est inférieure aux limites de maintien et de décharge. Problème Cause Solution Statut du circuit : Un ou plusieurs ventilateurs du Vérifier si les protections des Run (Exécution) : High Cond Press condenseur ne fonctionnent pas...
  • Page 69: Échec Du Pompage

    10.10.3 Échec du pompage Cet événement peut indiquer un dysfonctionnement de l’EXV, qui doit être vérifié. Problème Cause Solution Dysfonctionnement de l’EXV, qui ne Vérifier que la commande de l’EXV Statut du circuit : Off : Ready (Prêt) se ferme pas. déplace correctement la vanne.
  • Page 70: Diagnostic De Base Du Systeme De Controle

    DIAGNOSTIC DE BASE DU SYSTEME DE CONTROLE Le régulateur MicroTech, les modules d’extension et les modules de communication sont équipés de deux DEL d’état (BSP et BUS) pour indiquer le statut de fonctionnement des dispositifs. La signification des 2 DEL de statut est indiquée ci-dessous.
  • Page 71 Module LON : DEL BuS Mode Vert continu Prêt pour communication. (Tous les paramètres sont chargés, Neuron configuré). N'indique pas une communication avec d'autres dispositifs. Jaune continu Démarrage Rouge continu Pas de communication avec le Neuron (erreur interne, peut être résolue par le téléchargement d’une nouvelle application LON).
  • Page 72: Utilisation Du Regulateur

    UTILISATION DU REGULATEUR Le fonctionnement du régulateur de l’unité 12.1.1 Bouton d’alarme Bouton Menu Molette de navigation Bouton de retour Afficheur Illustration 7 Contrôler de l’unité Le clavier/affichage se compose de 5 ligne avec un affichage de 22 caractère, trois boutons (touches) et un volant de navigation «...
  • Page 73: Avigation

    droite de la ligne pour indiquer qu'il s'agit d'un saut de ligne et que la ligne toute entière est mise en évidence lorsque le curseur est sur cette ligne. REMARQUE - Seuls les menu et les articles qui sont applicables à la configuration spécifique de l'unité sont affic hés. Ce manuel comprend l’information relative au niveau des paramètres de l’opérateur ;...
  • Page 74: Illustration 12 : Paramètre

    12.2.2 Mode de navigation Quand la route de navigation est tournée dans le sens des aiguilles d’une montre, le curseur se déplace à la ligne suivante (en bas) de la page. Quand le volant est tourné dans le sens inverse des aiguilles d’un e montre, le curseur se déplace vers la ligne précédente (en haut) de la page.
  • Page 75 Un paramètre avec un « R » est en mode Lecture seule. Il donne une valeur ou la description d'un état. Un « R/W » indique un affichage et/ou une opportunité d’écriture ; une valeur peut être lue ou modifiée (en fournissant le mot de passe adéquat). Exemple 1 : Contrôler le statut, par exemple - est-ce que l’unité...
  • Page 76: Illustration 15, Page D'accueil, Paramètres Du Menu Principal Et Liens

    Illustration 15, Page d'accueil, Paramètres du menu principal et liens Home Page (Page d’accueil) View/Set Unit (Affichage/Réglages de l'unité)  Status/Settings (Statuts/réglages)  Enter Password (Saisir le mot de passe) Set-Up (Réglage)  Continue W/O Password (Poursuivre mot de passe W/O) Températures ...
  • Page 77 Illustration 16, Navigation, Partie A View/Set Unit (Affichage/Réglages de l'unité)  Status/Settings (Statuts/réglages) Statut/réglages (Voir/régler unité)  Statut de l’unité Set-Up (Réglage)  Températures Refroidisseur activé  Condenseur Source de commande  Date/Heure/Plages Circuit suivant en marche Réseau – Point de consigne de mise en service ...
  • Page 78 Illustration 17, Navigation, Partie B View/Set Unit (Affichage/Réglages de l'unité)  Conservation de la puissance (voir/régler l’unité) Status/Settings (Statuts/réglages)  Set-Up (Réglage) Capacité de l'unité  Courant de l’unité Températures  Condenseur Activation de la limitation de demande  Date/Heure/Plages Valeur de limite de demande ...
  • Page 79 Temporisation DEL Comm Illustration 18, Navigation, Partie C View/Set Unit (Affichage/Réglages de l'unité)  Status/Settings (Statuts/réglages) Réglage AWM (voir/régler unité)  Set-Up (Réglage) Confirmer les modifications  Températures DHCP  Condenseur Adresse IP active  Date/Heure/Plages Masque actif  Conservation de la puissance Passerelle active ...
  • Page 80: Interface Utilisateur Pour Commande A Distance (En Option)

    INTERFACE UTILISATEUR POUR COMMANDE A DISTANCE (EN OPTION) L’interface utilisateur à distance facultative est un panneau de contrôle à distance qui imite le fonctionnement du régulateur localisé dans l’unité. Jusqu’à huit unités AWS peuvent être raccordées et sélectionnées sur l’écran. Elle fournit une HMI (Interface machine humain) dans un immeuble, le bureau de l’ingénieur d’un immeuble par ex., sans devoir aller à...
  • Page 81 Manuel d’utilisation 81/85 D–EOMWC00A07-16_02FR...
  • Page 82: Interface Web Integree

    INTERFACE WEB INTEGREE Le régulateur MicroTech dispose d’une interface web intégrée qui permet de surveiller l’unité en la connectant à un réseau local. Il est possible de configurer l’adressage IP du MicroTech comme IP fixe ou DHCP en fonction de la configuration du réseau.
  • Page 83: Entretien Du Regulateur

    ENTRETIEN DU REGULATEUR Le régulateur requiert un entretien de sa batterie. Tous les deux ans, il est nécessaire de remplacer la batterie. Le modèle de la batterie est : BR2032 et il est produit par plusieurs fournisseurs. Pour remplacer la batterie, quitter le couvercle en plastique de l’affichage du régulateur en utilisant un tournevis comme montré...
  • Page 84: Icm Et Maitre / Esclave

    ICM ET MAITRE / ESCLAVE Le régulateur de l’unité contient également des fonctionnalités de contrôle du système nommé maître / esclave (fourni gratuitement) et iCM (option payante). Maître / esclave est un régulateur de système basique qui peut contrôler jusqu’à 4 unités dans la même boucle. iCM peut étendre les fonctionnalités pour contrôler jusqu’à...
  • Page 85 La présente publication est établie à titre d'information uniquement et ne constitue pas une offre liant Daikin Applied Europ e S.p.A. Daikin Applied Europe S.p.A. a élaboré le contenu de cette publication au mieux de ses connaissances. Aucune garantie, explicite ou implicite, n'est donnée en termes d'exhaustivité, de précision, de fiabilité ou d'adéquation à une fin particulière de son contenu et des produits et des services présentés dans le présent document.
