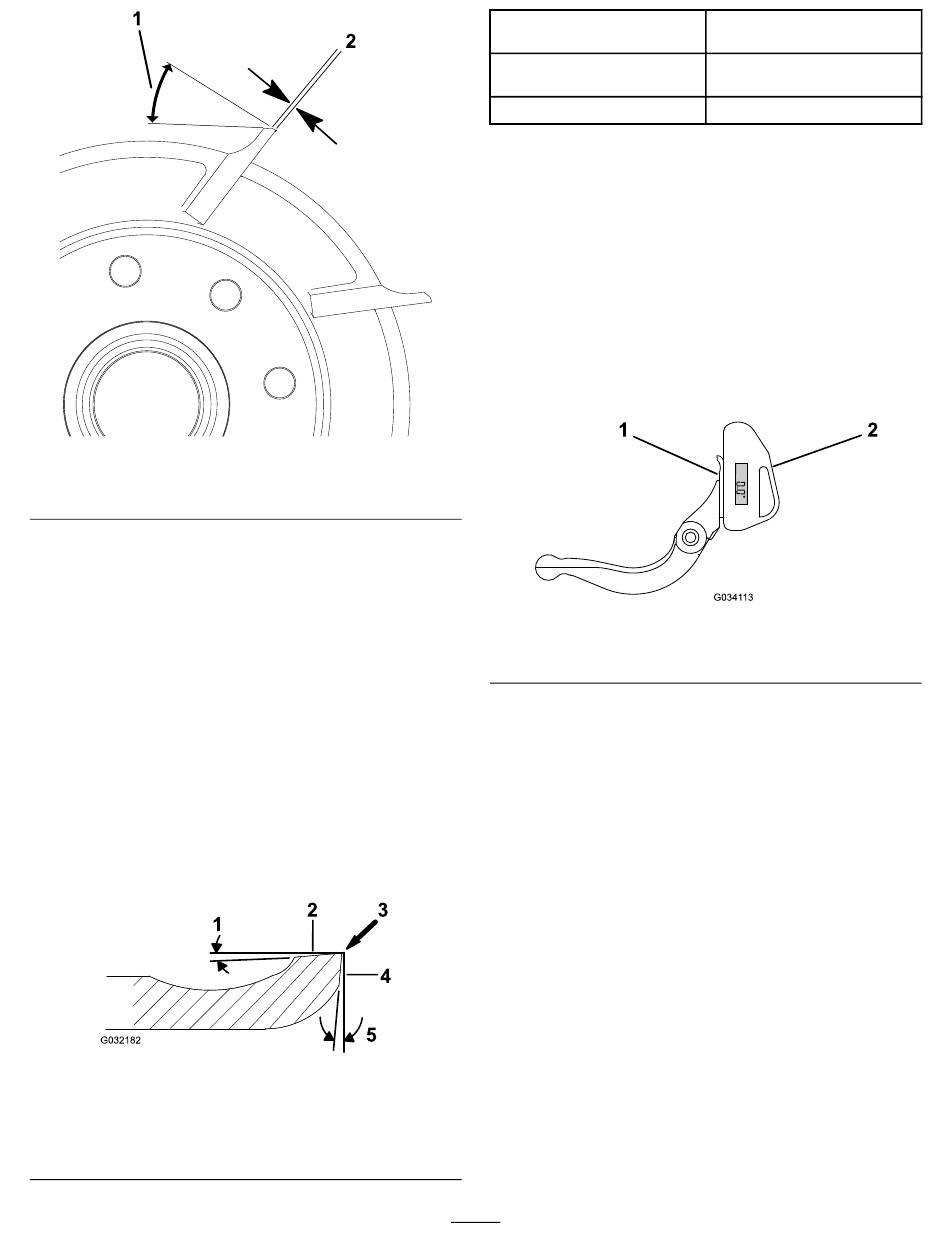

Figure 19
1. 30°
2.
Meulez le cylindre afin d'obtenir un faux-rond
<0,025 mm (0,001 po).
Remarque:
Cela a pour effet d'augmenter
légèrement la largeur de facette.
3.
Réglez l'unité de coupe; voir le Manuel de
l'utilisateur de l'unité de coupe.
Remarque:
Pour prolonger la qualité du tranchant
du bord du cylindre et de la contre-lame, après
meulage de l'un et/ou de l'autre, vérifiez le contact
cylindre/contre-lame à la fin de chaque journée de
travail; les bavures auront été éliminées, ce qui peut
affecter le jeu entre le cylindre et la contre-lame et
accélérer l'usure.
Spécifications de meulage de la
contre-lame
Figure 20
1. Angle de dépouille
2. Face supérieure
3. Éliminer les bavures
g278332
2. 0,76 mm (0,030 po)
g032182
4. Face avant
5. Angle avant
Angle de dépouille de la
contre-lame standard
Angle de dépouille de la
contre-lame allongée
Plage d'angle avant
Contrôle de l'angle de meulage
supérieur
L'angle utilisé pour meuler les contre-lames est très
important.
Utilisez l'indicateur d'angle (réf. Toro 131-6828) et le
support d'indicateur d'angle (réf. Toro 131-6829) pour
contrôler l'angle produit par la meule, puis corrigez
toute imprécision éventuelle.
1.
Placez l'indicateur d'angle sur la face inférieure
de la contre-lame, comme montré à la
1. Contre-lame (verticale)
2.
Appuyez sur le bouton Alt Zero de l'indicateur
d'angle.
3.
Placez le support d'indicateur d'angle sur le
bord de la contre-lame de sorte que le bord
de l'aimant s'adapte au bord de la contre-lame
(Figure
22).
Remarque:
numérique doit être visible du même côté qu'à
l'opération 1.
14
3° minimum
7° minimum
13° à 17°
Figure 21
2. Indicateur d'angle
Pendant cette opération, l'écran
Figure
21.
g034113
