460-FR

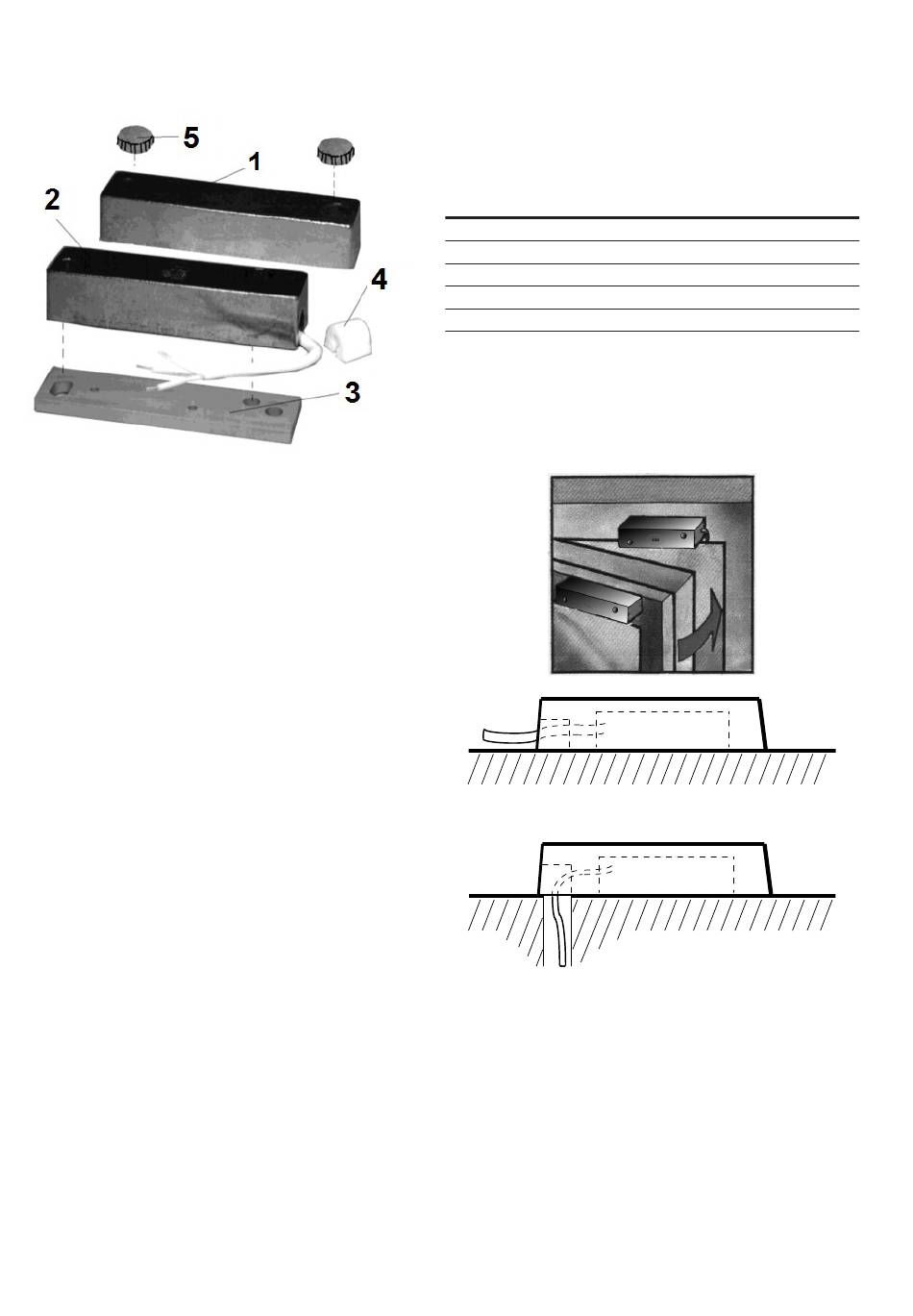

Vue eclatee
Montage
1. Vérifier qu'il n'y ait pas un jeu excessif ou une
distance entre le cadre et la partie mobile du bâti
2. Vérifier que les bâtis aient une épaisseur suffisante
pour recevoir les vis de fixage du contact
(En général on préfère monter la partie reed sur le
bâti dormant et l'aimant sur le bâti mobile pourvu de
poignée et/ou serrure)
3. Placer parallèlement les deux parties à la distance
due. (voir Tableau1)
4. Pratiquer les trous avec le diamètre le plus opportun
en fonction de la vis qui sera utilisée pour le fixage.
(voir Tableau 2)
5. Monter le passe-fil en nylon qui a la fonction
de bloquer le câble en sortie quand celui-ci sort
parallèlement au contact (fig. 1.a). Si le câble passe
dans l'intérieur du bâti, doit être protégé par un
chaumard ou une gaine de diamètre proportioné,
pendant traverser les trous de passage
6. Monter et serrer à fond les vis
7. Les autres boucles goudronnées doivent être
poussées avec force à l'intérieur des trous de
logement des vis de fixage, pour empêcher leur
enlèvement
Accessoires
En option on peut avoir la gaine flexible de protection du
câble en sortie en acier plastifié (art. GA 10 de 10 m de
longueur).
L 'entretoise est utile dans toutes les occasions où la
dénivellation entre aimant et reed est excessive et il
est donc nécessaire de les réaligner; on peut la monter
indifféremment sous la partie reed ou sur l'aimant.
On fournit 4 bouchons en laiton nickelé contre
l'enlèvement des vis
.
2
EATON www.eaton.com
Contact magnetique pour montage en vue
1
AIMANT
2
CAPTEUR REED
3
ENTRETOISE
4
CAPSULE EN CAOUTCHOUC PRESSE-CABLE
5
BOUCLE GOUDRONEE
Fig. 1.a
Fig. 1.b
