Manuel
ZNO2016600 J

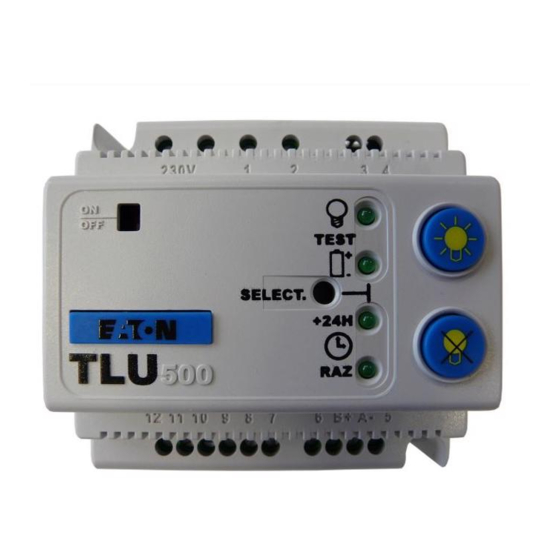

Télécommande TLU
1. Caractéristiques techniques
88
90
60
La télécommande de TLU ne fonctionne pas avec une pile.
2. Fonctionnement
Pour mettre la batterie en service, positionner le switch L1 sur « ON ». Tous les voyants
s'allument successivement pour « confirmer » l'initialisation de la télécommande. Dès lors,
attendre 15 minutes, secteur présent, avant de procéder aux premiers essais.
En cas de coupure prolongée de l'installation (supérieure à 7 jours), il est nécessaire de
déconnecter la batterie en positionnant le switch L1 sur « OFF ».

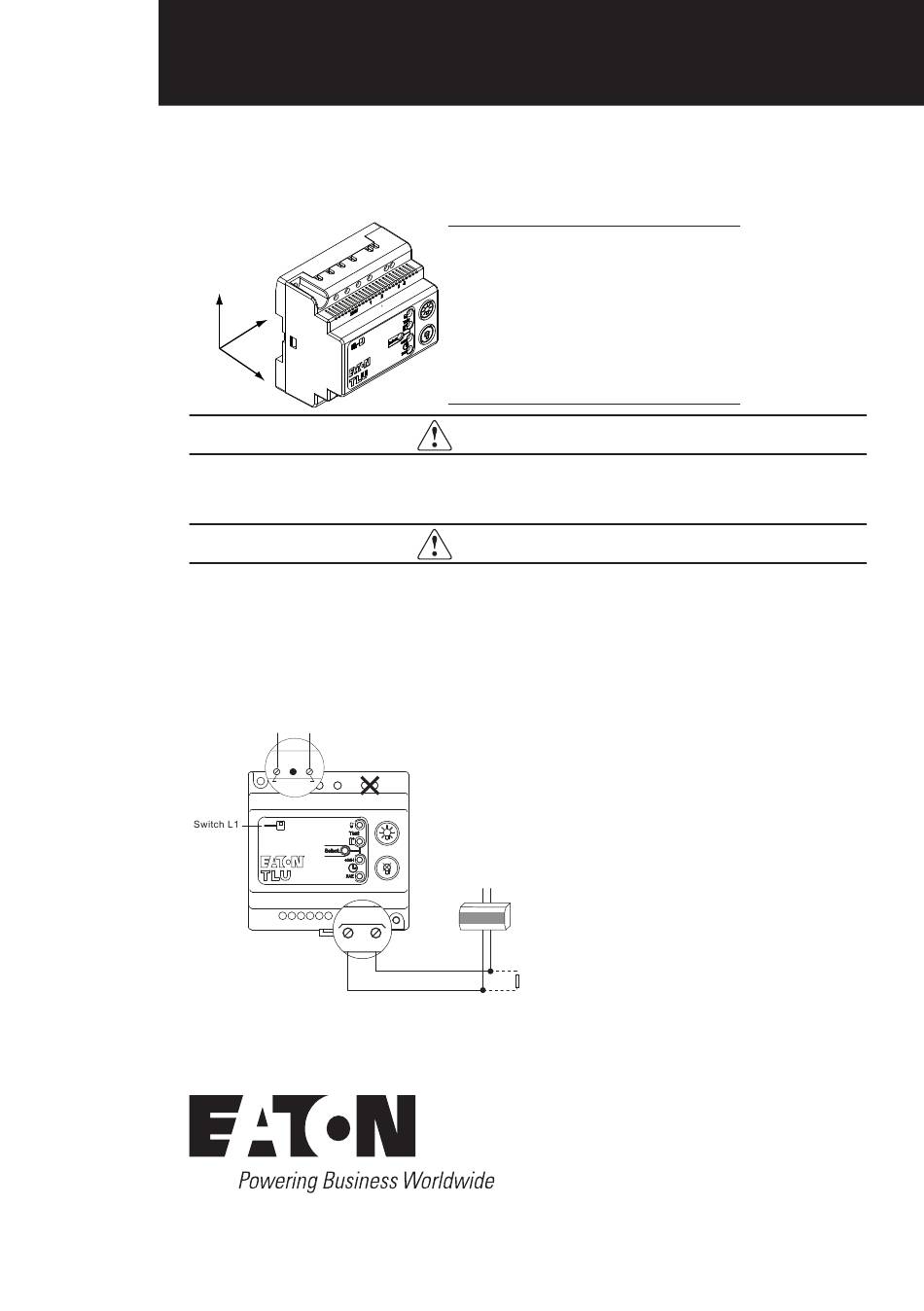

2.1 Schéma de branchement
Secteur
230 V/ 50 Hz
230V Secteur
230V Secteur
230V
1
2
3 4
ON
OFF
12 11 10 9 8 7
6 B+ A- 5
Télé Cde
Télé Cde
BL+
B+
B+
Ligne de télécommande câble 1,5 mm²
Boîtier
Fixation
IP
Alimentation
Batterie
Capacité
Autonomie
IMPORTANT
IMPORTANT
Secteur
230 V/ 50 Hz
B.A.E.S.
SORTIE
A-
AL-
A-
Placer si nécessaire une résistance
de 2,2 kΩ 1/4 W en bout de ligne
(livrée avec l'appareil).
12/2016
Type modulaire (5 modules)
Rail omega
20
230 V / 50-60 Hz – 10 mA
8,4 V / 150 mAH-NiMH PP3
500 B.A.E.S. max
72 heures
Pour la protection de l'environnement :
papier 100 % recyclé
LUM10312
