7.4
Filtre
Le convertisseur est équipé d'un filtre adaptatif (damping) pour pouvoir obtenir des
lectures de niveau ainsi que des sorties analogiques stables, malgrés des fluctuations
continues de niveau.
La programmation de ce filtre peut s'avérer très utile dans les cas ou les lectures de
niveau présentent une certaine instabilité (par exemple à de la houle dans le réservoir).
Uniquement l'indication de niveau sur le display et la sortie analogique sont affectés par
le filtre. Les relais et le totalisateur se comportent en accord avec le niveau instantané. En
sélectionnant un filtre avec un temps d'intégration plus ou moins long on peut obtenir des
réponses à des variations de niveau en plus ou moins de temps.

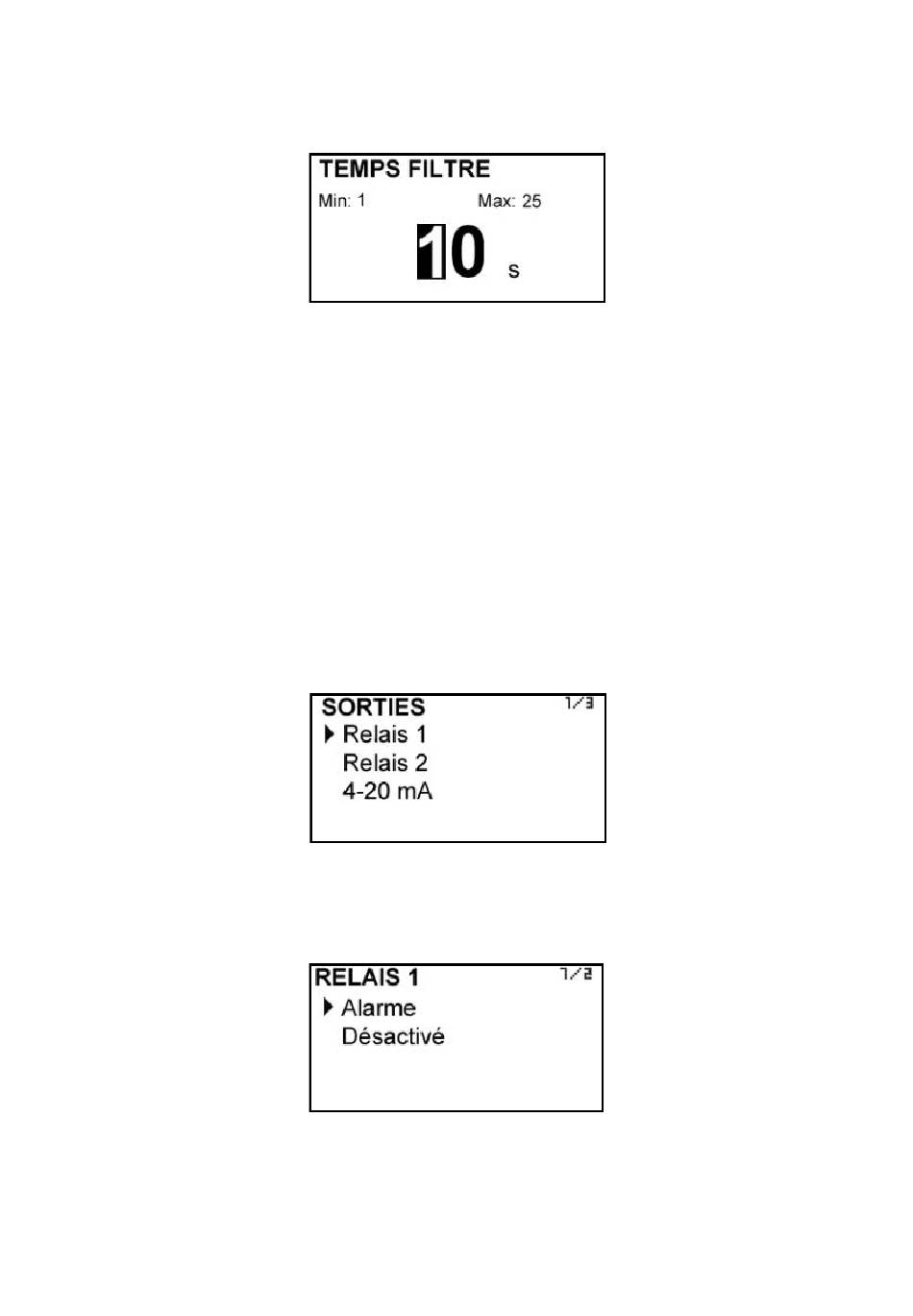

Le temp d'intégration se sélectionne en secondes, avec une valeur minimum de 0 et une
valeur maximum de 25 secondes. Si on sélectionne un temps d'intégration par exemple
de 15 secondes, le display indique le niveau moyen mesuré pendant les 15 dernières
secondes. Ceci ne signifie pas que le display se réactive uniquement chaque 15
secondes. Le display visualise une nouvelle valeur plusieurs fois par seconde, en
indiquant une moyenne des valeurs de niveau des 15 dernières secondes.
7.5
Sorties
Dans cet écran on réalise la programmation de trois sorties de l'instrument : Relais 1,
Relais 2 et analogique (4-20 mA).
7.5.1
Relais 1 et relais 2
En sélectionnant une des deux sorties relais, apparaissent les options qui permettent
d'assigner le comportement du relais à une fonction.
7.5.1.1 Alarme
Si on sélectionne Alarme, on a accès à la programmation de la valeur de niveau ou l'on
souhaite que les relais commutent avec leur niveau d'hystérésis. Par niveau d'hystérésis
on entend la différence entre l'activation et la désactivation de la sortie. Pour éviter qu'une
sortie relais passe constamment de l'état activé à désactivé, on doit programmer les
valeurs d'activation et désactivation.
19
