Mode Apprentissage | Cycles de perçage

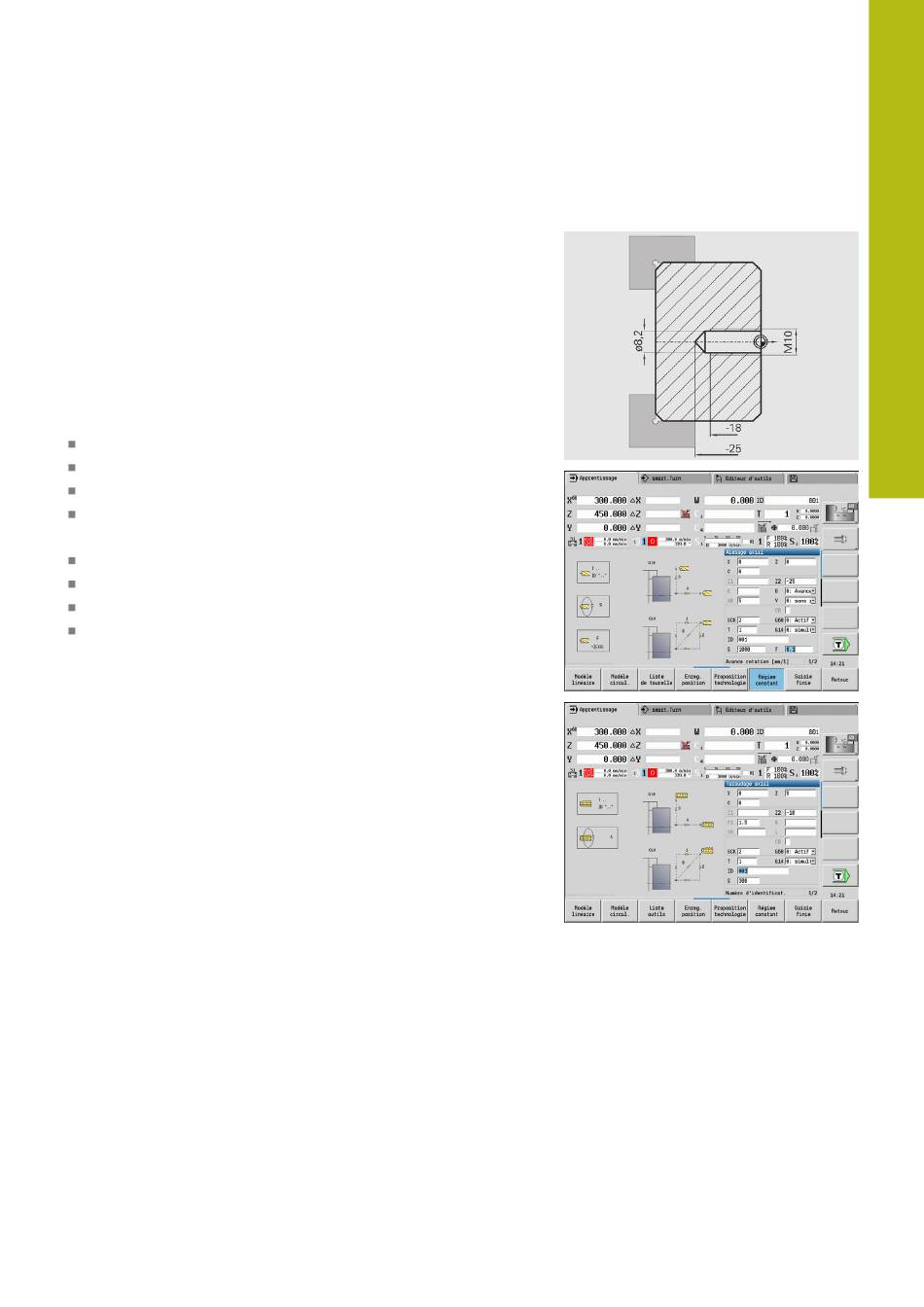

Exemples de cycles de perçage
Perçage au centre et taraudage
L'usinage est exécuté en deux étapes. Le Perçage axiale réalise le
perçage, le Taraudage axiale le taraudage.
Le foret est positionné à la distance de sécurité, devant la pièce
(Point initial X, Z). C'est pour cette raison que le Pt départ alésage
Z1 n'est pas programmé. Pour le pointage, une réduction d'avance
est programmée dans les paramètres AB et V.
Le pas de filetage n'est pas programmé. La commande utilise le
pas de filet de l'outil. Le Régime recul SR permet d'obtenir un
retrait rapide de l'outil.
Données d'outil (foret)
TO = 8 – orientation d'outil
I = 8,2 – diamètre de perçage
B = 118 – angle de pointe
H = 0 – l'outil n'est pas un outil tournant
Données d'outil (taraud)
TO = 8 – orientation d'outil
I = 10 – diamètre de taraudage M10
F = 1,5 – pas du filet
H = 0 – l'outil n'est pas un outil tournant
