5

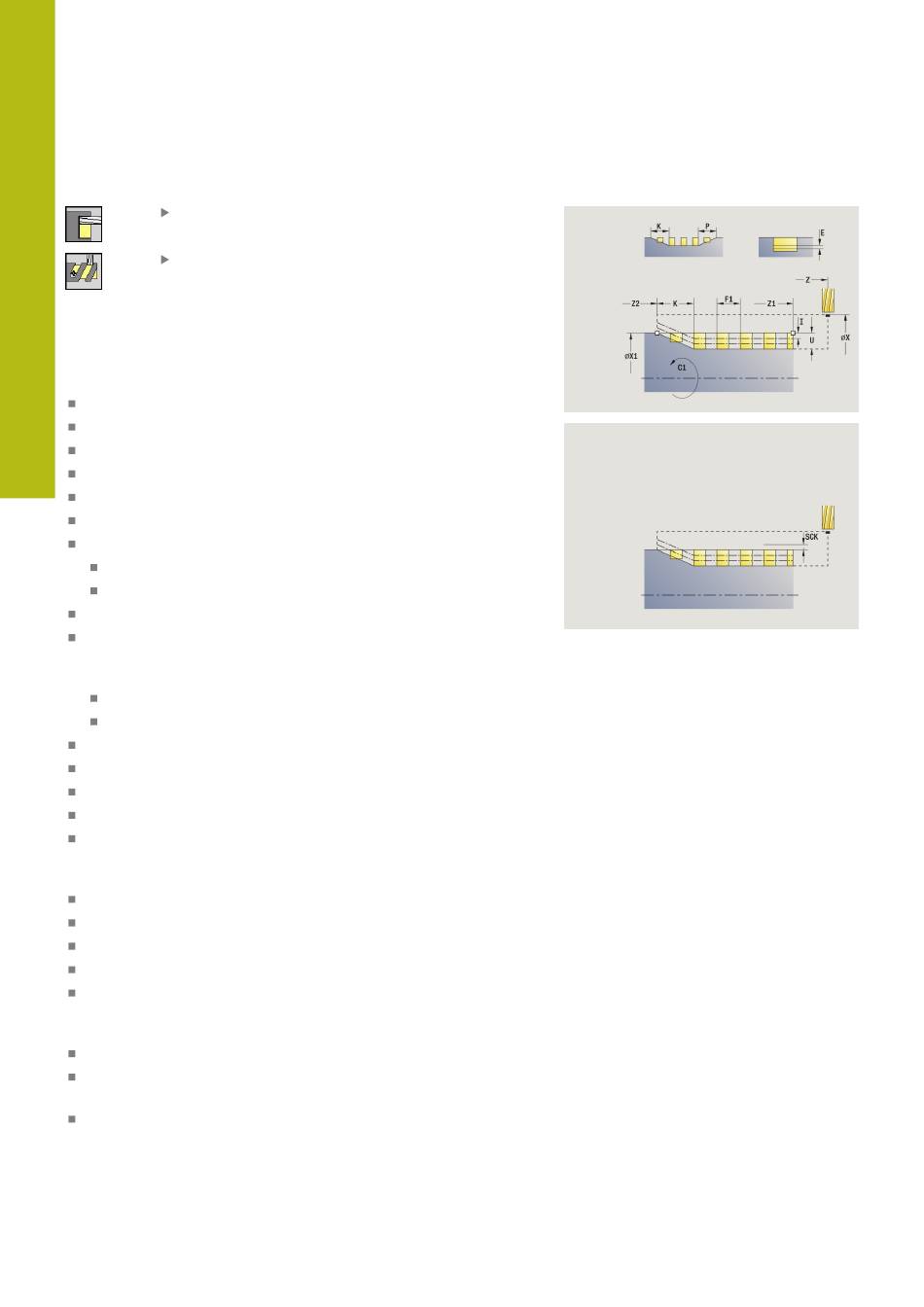

Fraisage rainure hélic. rad.
Sélectionner Fraisage
Sélectionner Fraisage rainure hélic. rad.
Le cycle fraise une rainure hélicoïdale du Pt départ filet au Pt
arrivée filet. L'Angle initial définit la position de départ de la
rainure. La largeur de la rainure est le diamètre de la fraise.
Paramètres du cycle :
X, Z: Point initial
C: Angle broche – position sur l'axe C
X1: Diamètre filet
C1: Angle initial
Z1: Pt départ filet
Z2: Pt arrivée filet
F1: Pas de vis
F1 positif: hélice à droite
F1 négatif: hélice à gauche
U: Profondeur filetage
I: Passe maximale. Les passes sont réduites selon la formule ci-
après, jusqu'à >= 0,5 mm. Ensuite, chaque passe se fait avec
0,5 mm.
Passe 1: I
Passe n: I * (1 – (n – 1) * E)
E: Réduc. prof. coupe
P: Longueur d'amorce – rampe au début de la rainure
K: Longueur sortie – rampe à la fin de la rainure
T: No. outil – numéro d'emplacement de la tourelle
G14: Pt.chgt outil
Informations complémentaires :
G14", Page 179
ID: No. d'identif.
S: Vitesse de coupe ou Régime constant
F: Avance/tour
D: Nbre des spires
SCK: Distance sécurité dans le sens de passe
Informations complémentaires :
et SCK", Page 179
MT: M après T: fonction M exécutée après l'appel d'outil T
MFS: M au début: fonction M exécutée au début de la passe
d'usinage.
MFE: M à la fin: fonction M exécutée à la fin de la passe
d'usinage
386
"Point de changement d'outil
"Distances de sécurité SCI
Mode Apprentissage | Cycles de fraisage
