Cycle Filetage (Longitudinal) - HEIDENHAIN MANUALplus 620 Manuel D'utilisation

Mode Apprentissage | Cycles de filetage et de dégagement

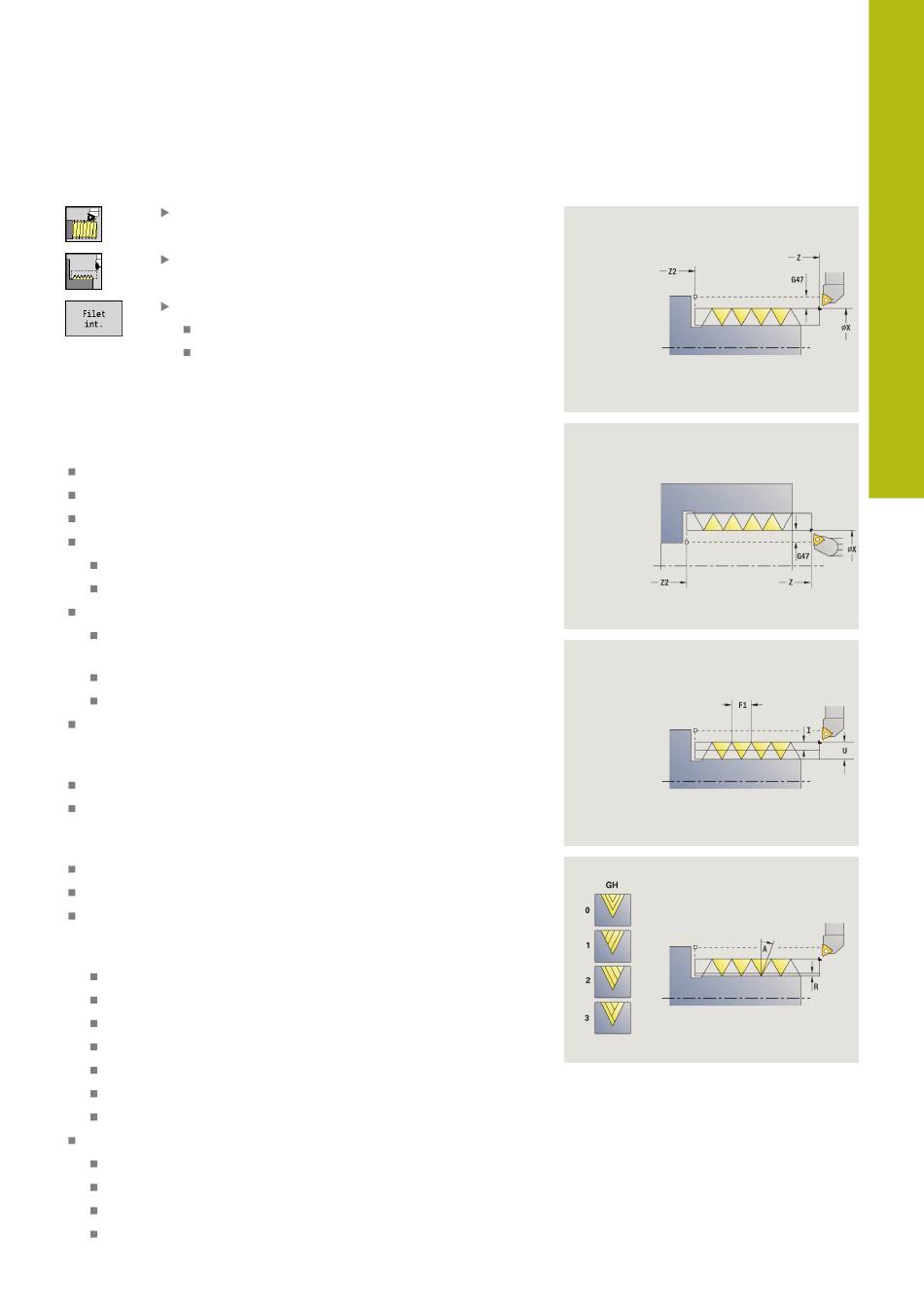

Cycle filetage (longitudinal)

Sélectionner Fileter
Sélectionner Cycle filetage
Sélectionner le type de filetage :
Activé
Désactivé
Le cycle crée un filetage extérieur ou intérieur en une passe avec
un angle de flanc de 30°. La passe se fait exclusivement dans le
sens X.
Paramètres du cycle :
X, Z: Point initial Filet
Z2: Pt arrivée filet
F1: Pas de vis (= avance)
U: Prof. filet (par défaut : aucune valeur)
Filet extérieur : U = 0.6134 * F1
Filet intérieur : U = –0.5413 * F1
I: Plongée max.
I < U: première passe avec I, toutes les autres passes avec la
profondeur de passe réduite
I = U: une passe
Aucune valeur : I est calculé à partir de U et F1
G47: Distance sécurité
Informations complémentaires :
Page 179
T: No. outil – numéro d'emplacement de la tourelle
G14: Pt.chgt outil
Informations complémentaires :
G14", Page 179
ID: No. d'identif.
S: Vitesse de rotation constante
GV: Mode de passe
Informations complémentaires :
passe", Page 313
0: section usinage const.
1: passe constante
2: EPL av. répart. passes r.
3: EPL sa. répart. passes r.
4: MANUALplus 4110
5: Passe constante (4290)
6: const. avec rest. (4290)
GH: Mode de décalage
0: sans décalage
1: de la gauche
2: de la droite
3: altern. gauche/droite
HEIDENHAIN | MANUALplus 620 | Manuel d'utilisation | 12/2018
: filetage intérieur
: filetage extérieur
"Distance de sécurité G47",
"Point de changement d'outil
"Paramètre GV : Mode de
