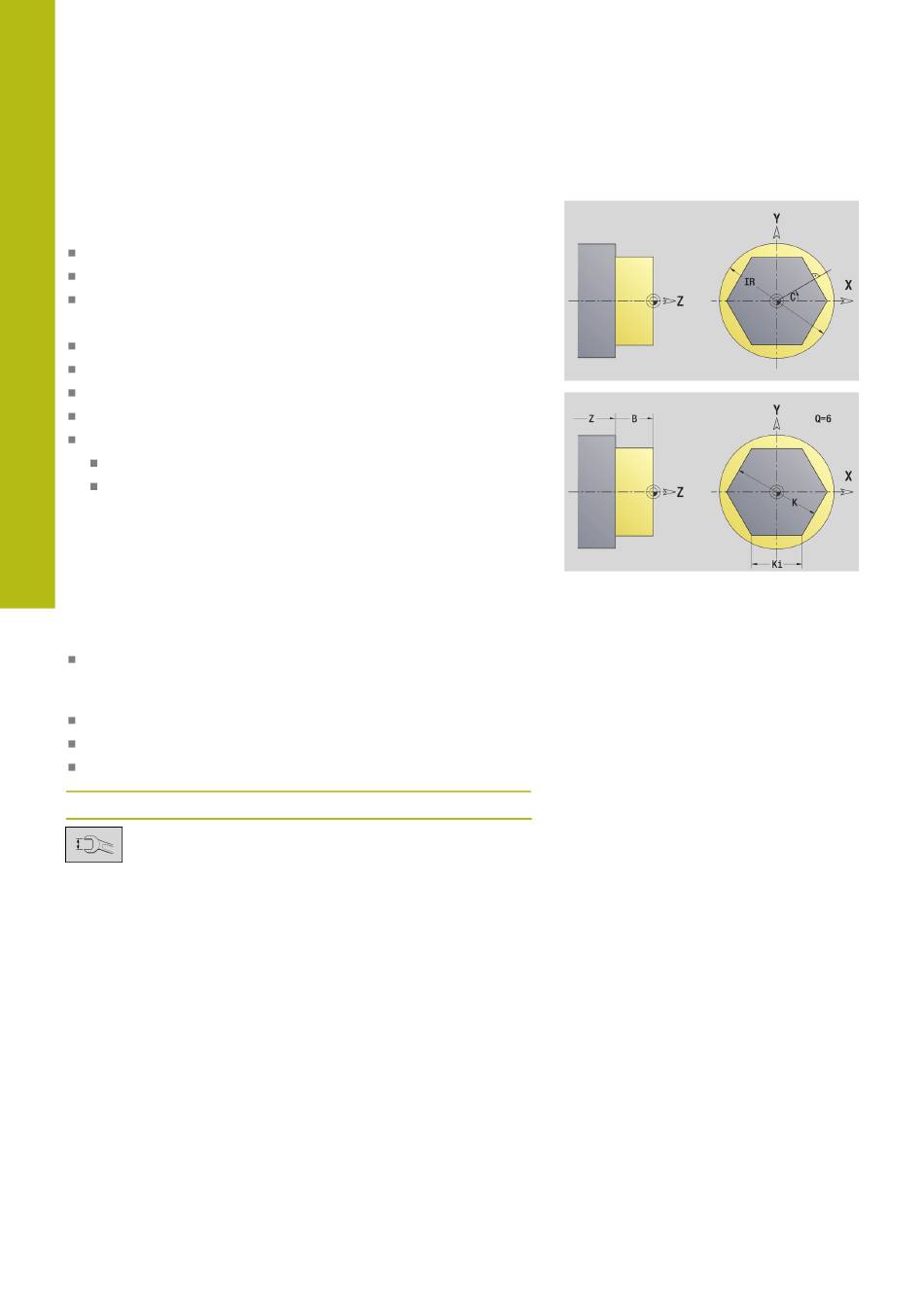

Surfaces multipans, plan XY
Cette fonction définit des multipans dans le plan XY.
Données de référence du plan XY :
ID: Contour
C: Angle broche
IR: Diamètre de limite
Paramètres de la surface individuelle :
Z: Côté de référ.
Q: Nombre surfaces (Q >= 2)
K: Diam.cerc inscr. – diamètre du cercle inscrit
Ki: Longueur côté
B: Largeur (référence : Cote de référence ZR)
B < 0: surface dans le sens Z négatif
B > 0: surface dans le sens Z positif
La commutation entre Longueur côté Ki et Diam.cerc inscr. K se
fait par softkey.
La Cote de référence ZR et le Diamètre de limite IR peuvent être
déterminés avec la fonction Plans de réf. choisir.
Informations complémentaires :
contours imbriqués", Page 471
L'éditeur ICP génère :
l'identifiant de section FRONT. Y avec les paramètres Diamètre
de limite, Cote de référence et Angle broche. En cas de
contours imbriqués, il n'y a pas d'identifiant de section.
un G308 avec le paramètre Nom du contour
un G477 avec les paramètres du multipans
un G309
Softkey
Commute le champ pour la programmation du
Diam.cerc inscr. K
506
"Données de référence,
Programmation ICP | Contours dans le plan XY
