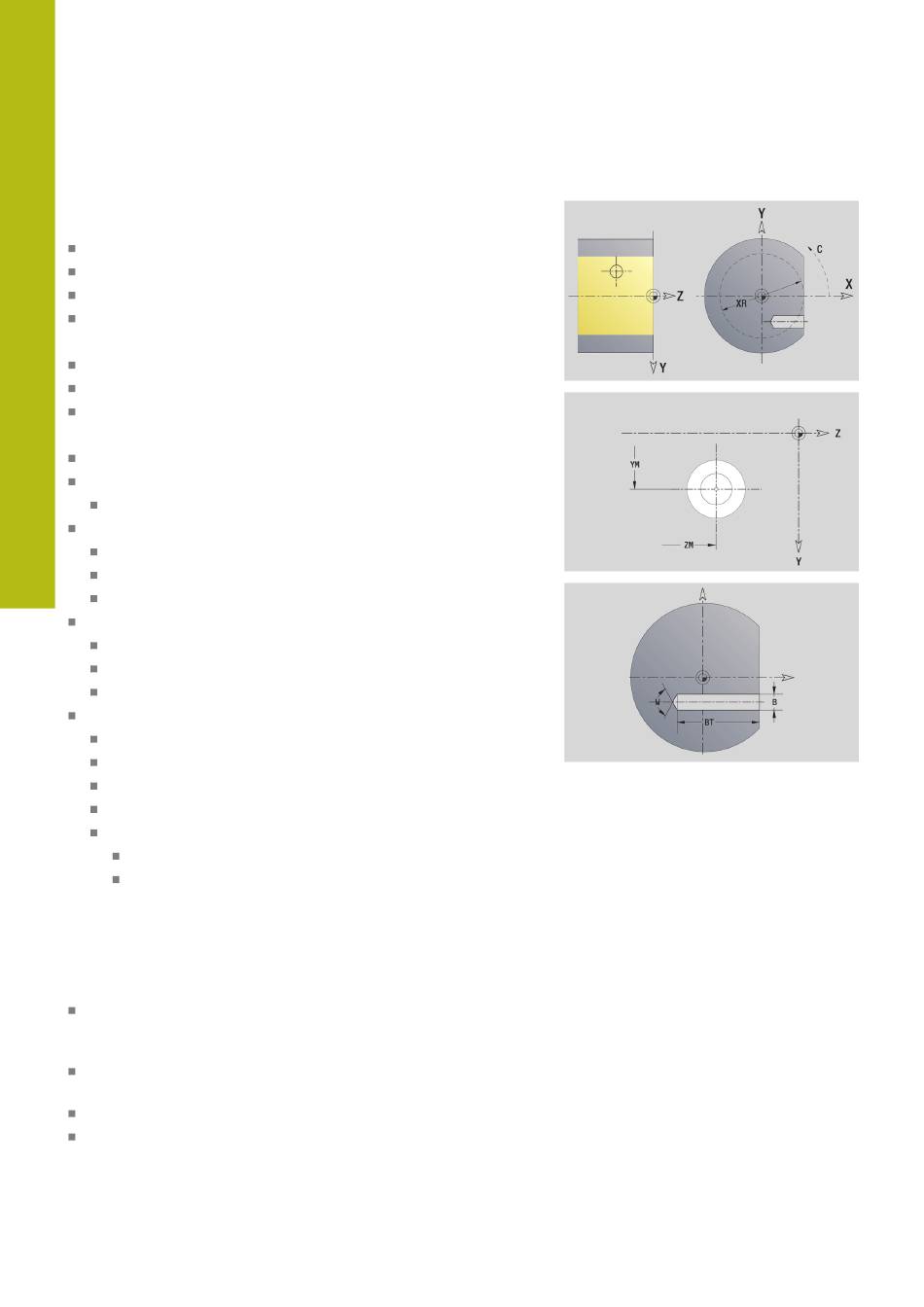

Perçage, plan YZ
La fonction définit un perçage unique pouvant contenir les
éléments suivants :
Centrage
Trou
Lamage
Filet
Données de référence du perçage :
ID: Contour
C: Angle broche
XR: Diamètre de référence
Paramètres du perçage :
YM, ZM: Centre
Centrage
O: Diamètre
Trou
B: Diamètre
BT: Prof. (sans signe)
W: Angle
Lamage
R: Diamètre
U: Prof.
E: Angle lamage
Filet
GD: Diamètre
GT: Prof.
K: Long. d'attaque
F: Pas de vis
GA: Type de filet
0: Filet à droite
1: Filet à gauche
Le Diamètre de référence XR peut être défini avec la fonction
Plans de réf. choisir
Informations complémentaires :
contours imbriqués", Page 471
L'éditeur ICP génère :
l'identifiant de section POURTOUR Y avec les paramètres
Diamètre de référence et Angle broche. En cas de contours
imbriqués, il n'y a pas d'identifiant de section.
un G308 avec les paramètres Nom du contour et prof. perçage
(–1*BT)
un G380 avec les paramètres du perçage
un G309
