Pour que la fonction de commutation du capteur de proximité soit
garantie :
• Régler le capteur de proximité (E) de telle sorte qu'un écart
X = 0,5 mm soit maintenu par rapport aux cames.
• Fixer chaque capteur de proximité avec les contre-écrous
fournis (couple de serrage du contre-écrou è Notice d'utili
sation du capteur de proximité).
Pour le montage de cames de commutation supplémentaires
(è Indications fournies au catalogue, è www.festo.com/catalogue).
• Montage de cames de commutation supplémentaires :
– Insérer la came (C) dans l'évidement au niveau de la rainure
du logement. Pour ce faire, le support de capteur doit être
démonté sur l'EHMB-32 (couple de serrage en cas de remon
tage : 1,2 Nm).
– Pivoter la came (C) au choix vers le haut ou vers le bas.
– Insérer d'autres cames dans l'évidement selon les besoins.
10

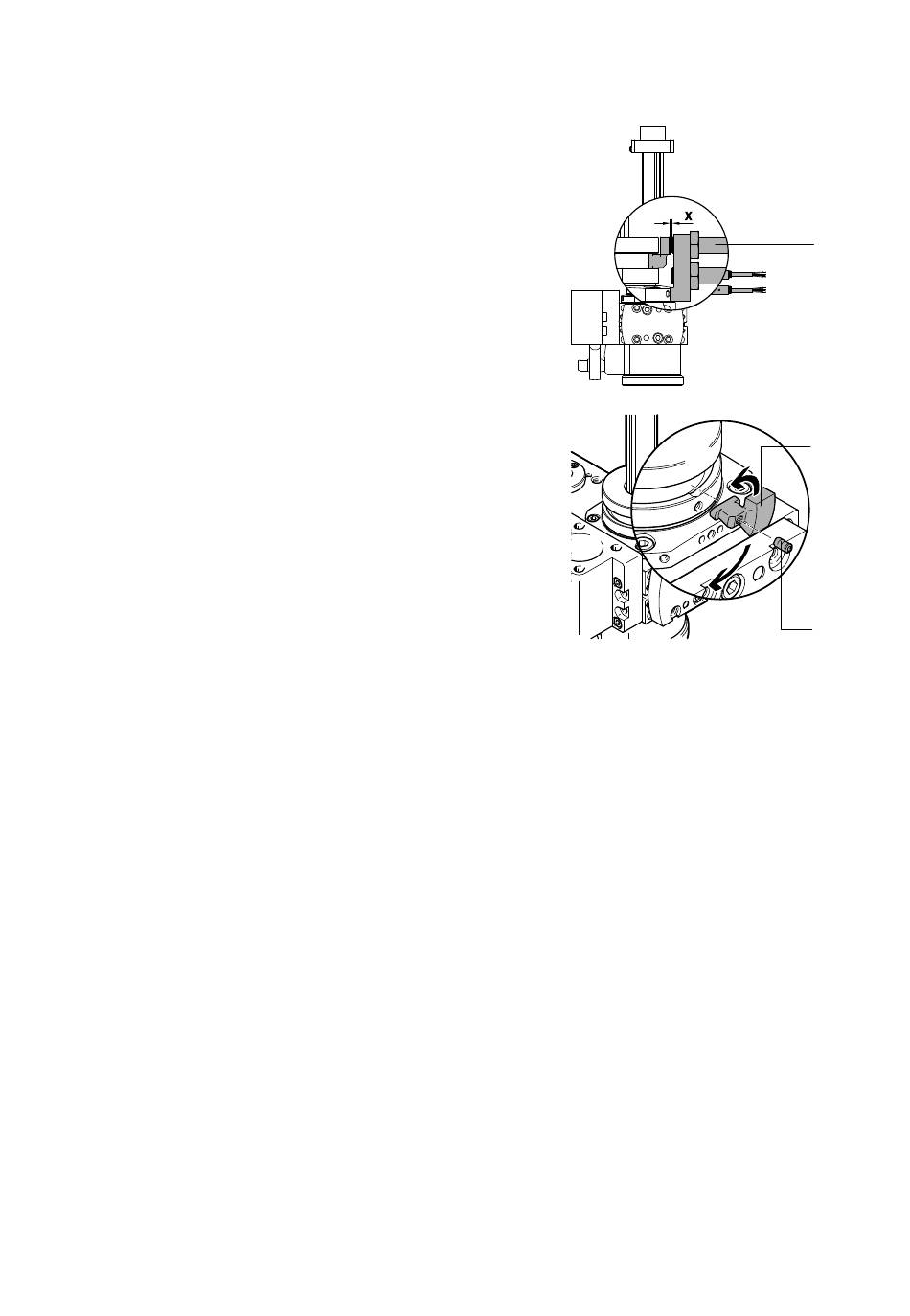

Fig. 8
Fig. 9
Festo – EHMB – 2019-05c Français
(E)
(C)
