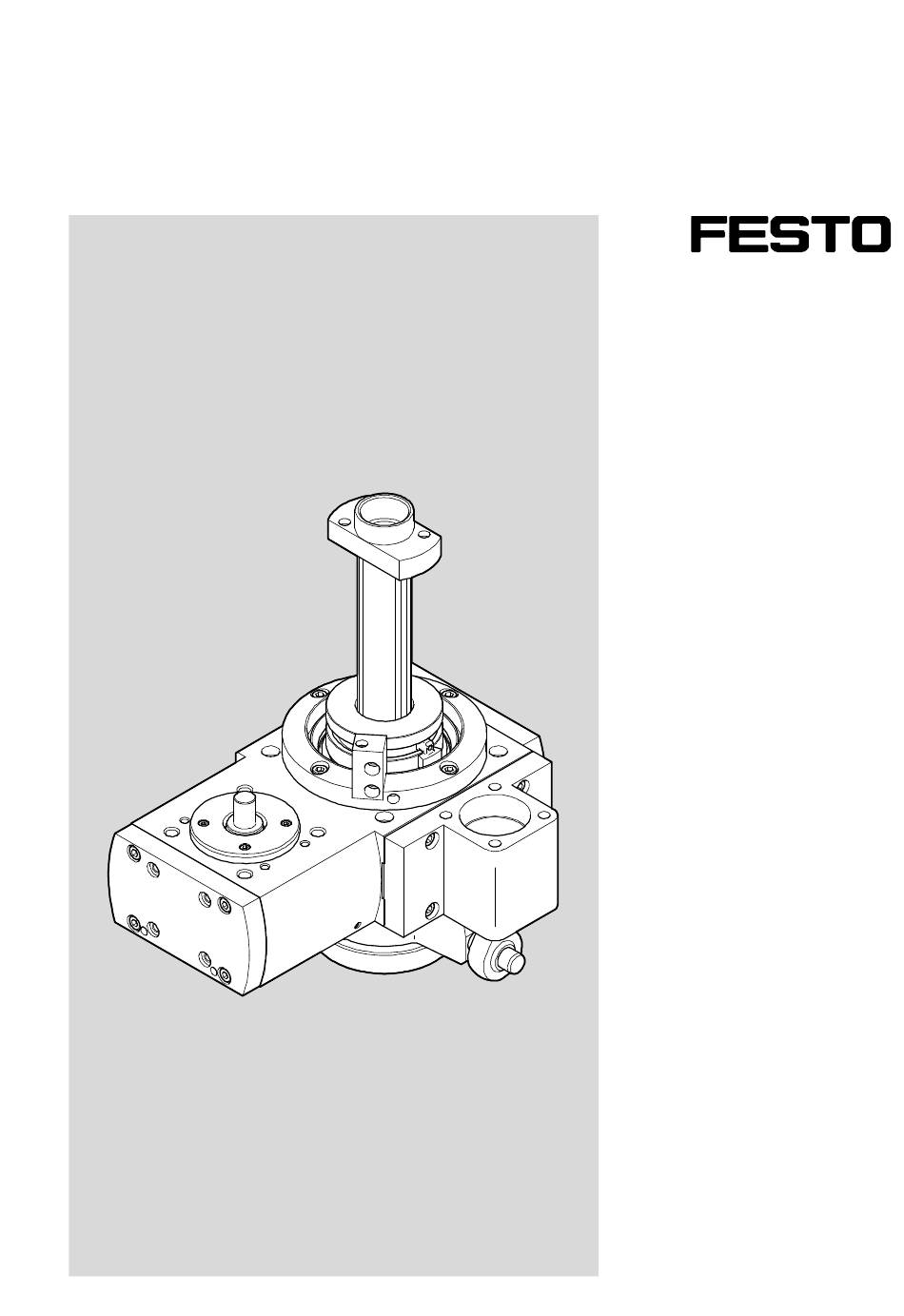

- Page 1 Module roto-linéaire EHMB Notices d’utilisation 8113426 2019-05c [8113430]...
- Page 2 Informations pour une utilisation écologique Identifications de texte : • Activités qui peuvent être effectuées dans n’importe quel ordre 1. Activités qui doivent être effectuées dans l’ordre indiqué – Énumérations générales è Résultat d'une manutention/Renvois à des informations complémentaires Festo – EHMB – 2019-05c...
-
Page 3: Table Des Matières
........... Festo – EHMB – 2019-05c Français... -
Page 4: Présentation
EHMB Présentation Pour toutes les documentations Produits disponibles è www.festo.com/pk Bride de sortie avec trous de centrage et Guidage d'arbre cannelé trous taraudés pour charge utile, face avant Écrou d'arrêt Trous de centrage et trous taraudés pour la Douille de centrage (fournie, pour le fixation (è... -
Page 5: Sécurité
Sécurité Utilisation conforme à l'usage prévu Conformément à l'usage prévu, le module roto-linéaire EHMB sert à tourner et à lever des charges utiles (par ex. avec des pinces). L'EHMB n'est pas homologué pour des conditions d'utilisation dans lesquelles des graisses ou huiles végétales solubles dans l'eau peuvent pénétrer dans l'axe. Les huiles ou graisses végétales diminuent la capacité... -
Page 6: Fonctionnement
EHMB Fonctionnement Le module roto-linéaire EHMB allie 2 mouvements dans un seul produit : un mouvement rotatif et une course. Une courroie crantée convertit le mouvement de rotation d'un moteur sur un arbre creux. Le mouvement d'un vérin pneumatique ou électrique est transmis via un boulon de raccordement aA à la bride de sortie 1 et au guidage d'arbre cannelé... -
Page 7: Montage
2 douilles de centrage. Le support de vérin peut également être fixé sur les côtés (A) et (C) de l'EHMB. Pour le montage sur le côté (A), le couvercle avant doit être retiré et le support pour capteur (uniquement pour EHMB-20 è... -
Page 8: Montage Du Produit
• Placer l'EHMB de manière à ce que les éléments de commande soient accessibles. • Fixer l'EHMB aux trous taraudés avec 4 vis et 2 douilles de centrage ou à l'aide de kits de fixation. La fixation peut être réalisée sur les côtés (A), (B) et (C) (è... -
Page 9: Montage De La Charge Utile
• Visser le capteur de proximité (E) dans le support du capteur (F). Si nécessaire, le support de capteur peut être installé avec un décalage de 90° (EHMB-20/32) ou 180° (EHMB-25). Les étapes suivantes doivent être réalisées : – Dévisser les vis (G) du circlip. - Page 10 – Insérer la came (C) dans l'évidement au niveau de la rainure du logement. Pour ce faire, le support de capteur doit être démonté sur l'EHMB-32 (couple de serrage en cas de remon tage : 1,2 Nm). – Pivoter la came (C) au choix vers le haut ou vers le bas.
-
Page 11: Mise En Service
(è 9 Accessoires). Nota Un couple moteur ou une force axiale trop élevée endommage l'EHMB. • Respecter le couple moteur ou la force axiale maximal(e) admissible de l'EHMB. Le cas échéant, l'intensité du moteur doit limitée. Nota En cas de mouvements de rotation trop grands (p. ex. rotation sans fin), l'alimentation en énergie des composants annexes peut être interrompue. -
Page 12: Maintenance Et Entretien
Sinon, les volumes de graissage ne seront pas remplis de manière uniforme. • Remonter le logement de cames (H). Le couple de serrage de la vis sans tête est de 1 Nm. Festo – EHMB – 2019-05c Français... -
Page 13: Démontage Et Réparation
En cas de réparation : • Envoyer l'axe à Festo ou contacter le service après-vente local Festo (è www.festo.com). Festo effectue les réparations, les réglages de précision et les contrôles requis. • Informations concernant les pièces de rechange et les outils (è www.festo.com/spareparts). -
Page 14: Accessoires
Numéro de pièce/type Pompe à graisse munie d'un embout à aiguille 647958/LUB-1 Adaptateur de graissage 705639/LUB-1-TR Graisse pour roulement LUB-KB2 de Festo 1) (è Catalogue des pièces de rechange sur www.festo.com/spareparts) Tab. 4 Dépannage Dysfonctionnement Cause possible Solutions Grincements ou Le contrôleur est mal réglé. -
Page 15: Caractéristiques Techniques
4) À vitesse de rotation maximale 5) Selon le vérin ; valeurs avec DSBC-32/40 (à limiter à ces valeurs pour ESBF-32/40) 6) Utilisation horizontale (possible jusqu'à 15 kg en cas d'utilisation verticale et de disposition symétrique, non excentrée) Festo – EHMB – 2019-05c Français... -
Page 16: Courbes Caractéristiques
5) Selon le vérin ; valeurs avec DSBC-32/40 (à limiter à ces valeurs pour ESBF-32/40) 6) Utilisation horizontale (possible jusqu'à 15 kg en cas d'utilisation verticale et de disposition symétrique, non excentrée) Tab. 6 Courbes caractéristiques (à la fin de la notice d'utilisation) Festo – EHMB – 2019-05c Français... - Page 17 EHMB Courbes caractéristiques Force dynamique max. Fx et Fy en fonction de la distance entre y et z EHMB-20 EHMB-25 EHMB-32 | Fy | | Fx | | Fz | + Fy Fig. 12 Festo – EHMB – 2019-05c...
- Page 18 EHMB Fléchissement f en fonction de la force transversale F et de la course l EHMB-20 l = 10 mm l = 200 mm EHMB-25 EHMB-32 Fig. 13 Festo – EHMB – 2019-05c...
- Page 19 EHMB Vitesse max. v en fonction de la charge utile m (vérin pneumatique) EHMB-20 EHMB-25 EHMB-32 (DYSW 1x) EHMB-32 (DSYW 2x) Fig. 14 Festo – EHMB – 2019-05c...
- Page 20 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne Phone: +49 711 347-0 Fax: Toute communication ou reproduction de ce document, sous quelque +49 711 347-2144 forme que ce soit, et toute exploitation ou communication de son E-mail: contenu sont interdites, sauf autorisation écrite expresse.
