ATTENTION
S'ils sont mal acheminés, les câbles de la batterie
peuvent subir des dommages ou endommager la
machine et produire des étincelles. Les étincelles
risquent de provoquer l'explosion des gaz de la
batterie et de vous blesser.
• Débranchez toujours le câble négatif (noir) de la
batterie avant le câble positif (rouge).
• Rebranchez toujours le câble positif (rouge) de
la batterie avant le câble négatif (noir).
1. Désengagez la PDF, amenez les leviers de commande
de déplacement à la position de verrouillage au point
mort et serrez le frein de stationnement.
2. Avant de quitter la position d'utilisation, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Déverrouillez et relevez le siège.
4. Commencez par débrancher le câble négatif de la
batterie de la borne négative (-) de la batterie
48).
5. Enlevez le capuchon rouge de la borne positive (rouge)
de la batterie. Débranchez ensuite le câble positif
(rouge) de la batterie

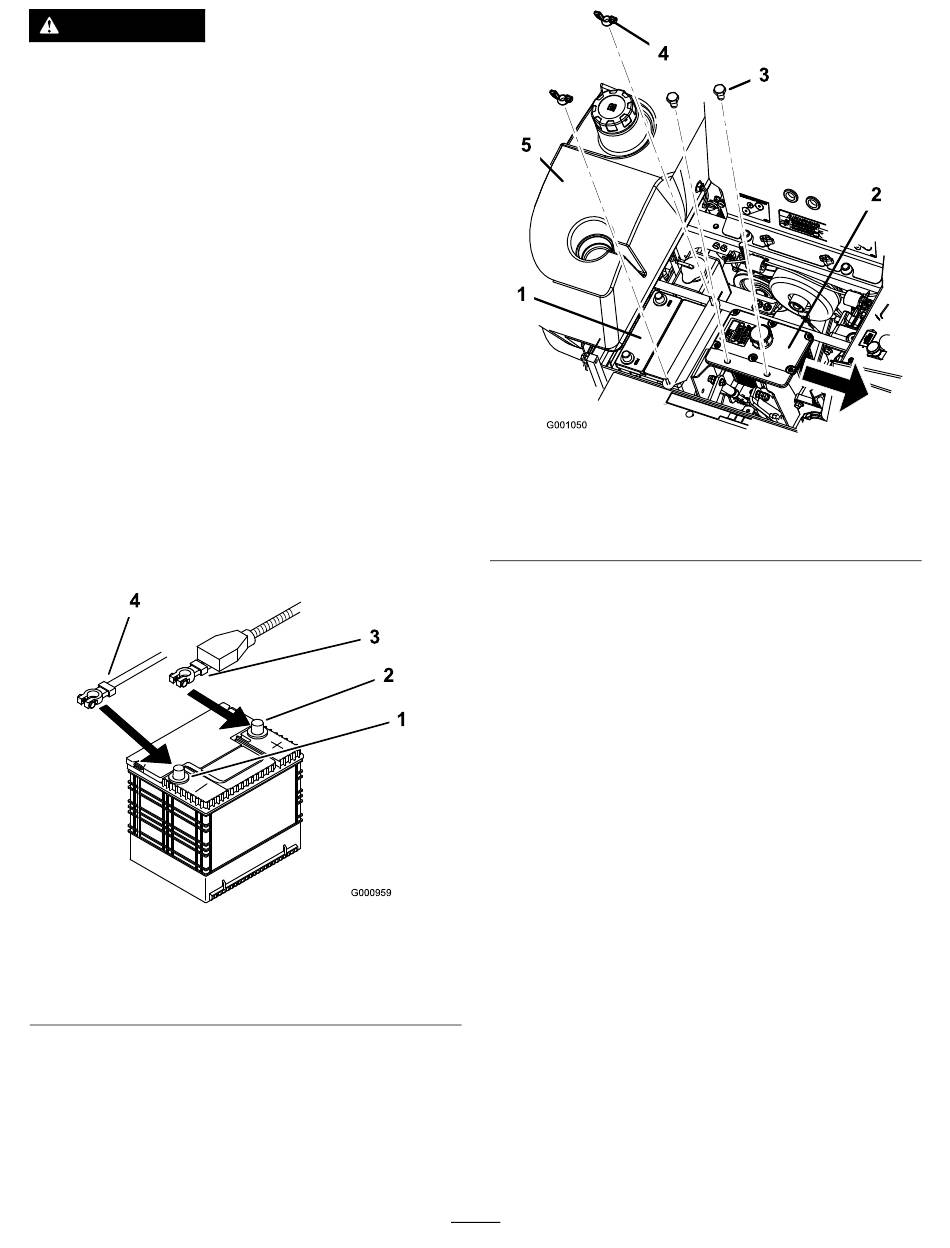

Figure 48
1. Borne négative de la
batterie
2. Borne positive de la
batterie
6. Retirez les deux écrous à oreilles (1/4 po) qui fixent la
barrette de maintien de la batterie
7. Retirez les 2 boulons de fixation du réservoir
hydraulique (Figure
8. Écartez le réservoir hydraulique de la batterie.
9. Retirez la batterie.
(Figure
(Figure 48).
3. Câble rouge (+)
4. Câble noir (-)
(Figure 49).
49).
1. Batterie
2. Réservoir hydraulique
3. Boulons
Mise en place de la batterie
1. Placez la batterie dans son support en tournant les
bornes à l'opposé du réservoir hydraulique
2. Commencez par brancher le câble positif (rouge) à la
borne positive (+) de la batterie.
3. Branchez ensuite le câble négatif et le câble de masse à
la borne négative (-) de la batterie.
4. Fixez les câbles à l'aide de 2 boulons (1/4 x 3/4 po), 2
rondelles (1/4 po) et 2 contre-écrous (1/4 po)
48).
5. Placez le capuchon rouge sur la borne positive (rouge)
de la batterie.
6. Fixez la batterie en position avec des boulons en J, une
barrette de maintien, 2 rondelles (1/4 po) et 2 écrous à
oreilles (1/4 po)
42
Figure 49
4. Écrou à oreilles
5. Réservoir de carburant
côté droit
(Figure 49).
(Figure 49).
(Figure
