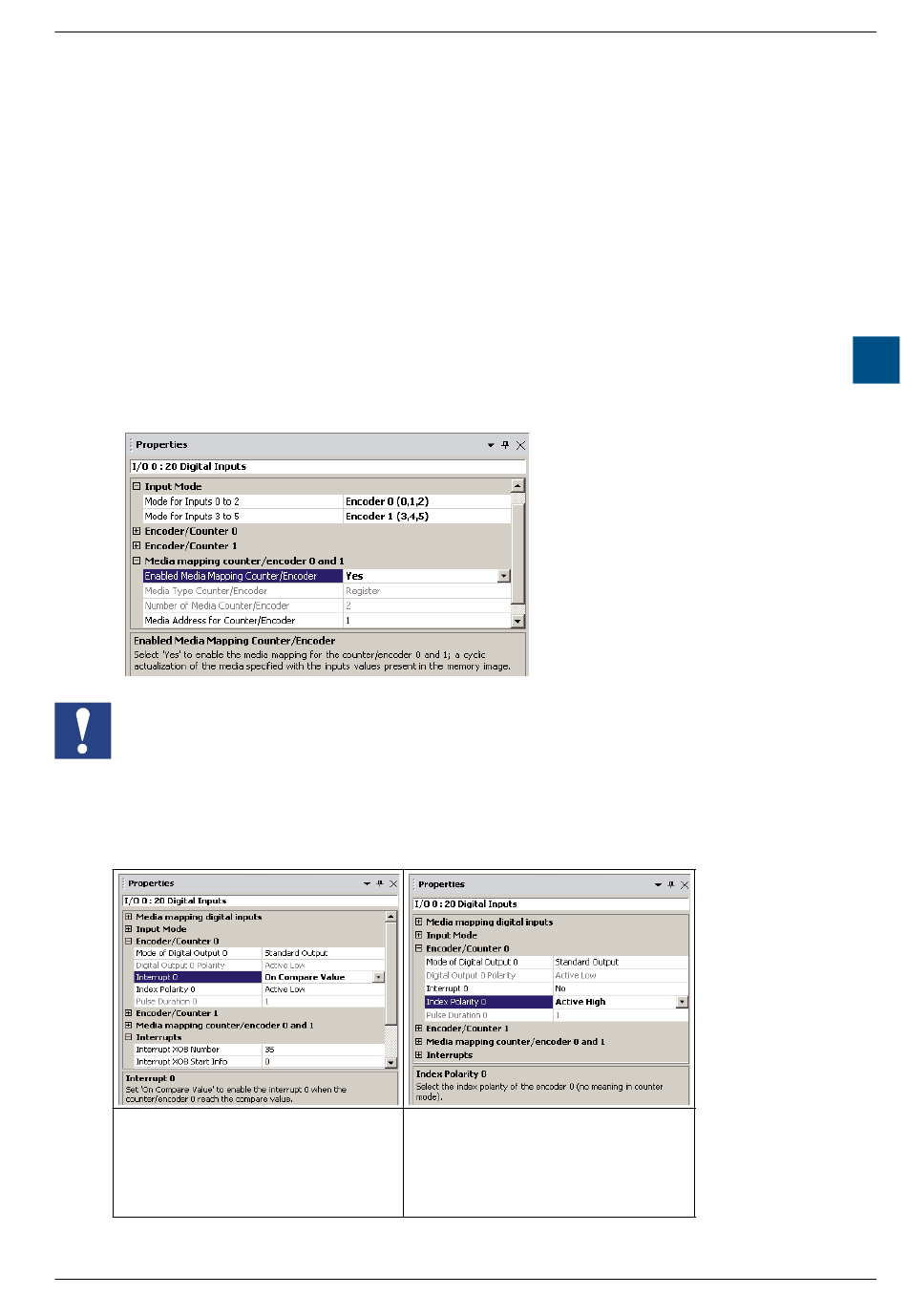

5.3.4 Codeurs avec A, B et signal d'index
a) Mode d'entrée
Sélectionnez le mode des entrées 0 à 2 (« Mode for Inputs 0 to 2 »)
b) Accès par mappage des registres
1)
2)
Si des entrées TOR sont mappées sur des indicateurs (cf. (a) au chap. 5.3.2), les
indicateurs I0 à I5 indiqueront l'état des codeurs comme des entrées standard.
Ou bien si des entrées TOR sont mappées sur des registres (cf (b) au chap. 5.3.2),
les bits 0 à 5 du registre Rx indiqueront l'état des codeurs comme des entrées
standard.
c) Propriétés du codeur (pour le compteur 0. Idem pour le codeur 1)
Avec l'option « On Compare Value » (à la
valeur de comparaison),
le XOB 35 est activé lorsque la valeur de
comptage
est égale à la valeur de comparaison.
(par défaut « No »)
Manuel Matériel de la gamme PCD3 compact│ D ocument 26 - 861 FRA06 │ 2 017-03-07
« Encoder 0 (0,1,2) » (codeur 0 (0,1,2)) et/ou
le mode des entrées 3 à 5 (« Mode for Inputs 3 to 5 »)
« Encoder 1 (3,4,5) » (codeur 1 (3,4,5)).
1) Activez le mappage des ressources (Enabled Media Mapping).
Les registres du codeur sont mis à jour à l'aide de la valeur du codeur
avant le démarrage du COB 0 :
● Ry = codeur 0
● Ry+1 = codeur 1
Sélectionnez la polarité de l'index 0 afin
de déterminer si l'entrée 2 est reconnue
au front montant (« Active high » (actif
haut)) ou au front descendant (« Active
Low » (actif bas)).
(par défaut « Active Low »)
Configuration
Propriétés des entrées TOR
