Saia-Burgess Controls AG
5.6
Propriétés des sorties analogiques

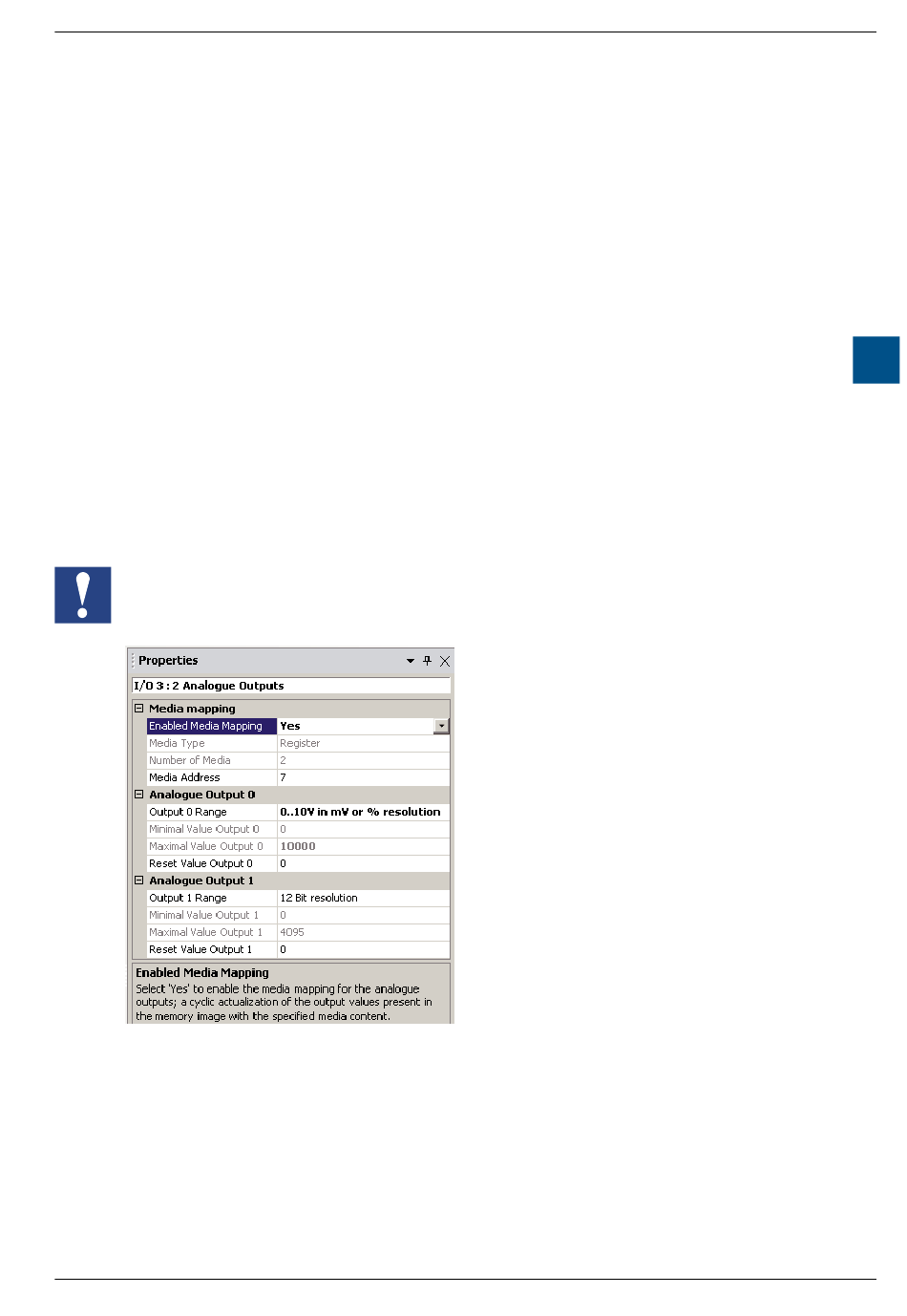

Les sorties analogiques du PCD3 Compact peuvent être mappées dans des re-
gistres. Sous « Onboard Inputs/Outputs » (Entrées/sorties embarquées), sélection-
nez la ligne I/O 3 (E/S 2). Toutes les propriétés correspondantes apparaissent sur le
côté droit.
a)
Accès par mappage des registres
1)
2)
Les 2 valeurs des registres de sortie sont transférées à des sorties analogiques à la
fin du COB : Exemple : b=7
b)
Mode de plage possible :
●
Résolution 12 bits (par défaut)
●
0 à 0,10V, résolution en mV ou % → 0...10'000
●
Plage définie par l'utilisateur
c)
Valeur de réinitialisation de la sortie :
Définit la valeur de réinitialisation de la sortie (initialisation de mise sous
tension)
Manuel Matériel de la gamme PCD3 compact│ D ocument 26 - 861 FRA06 │ 2 017-03-07
Activez le mappage des ressources (Enabled Media Mapping).
Indiquez la première adresse de ressource « Media Address » b.
●
SA0 = R7
●
SA1 = R8
(valeur entre -32 768 et 32 767)
Propriétés des sorties analogiques
→ 0.4095
Configuration
5
5-20
