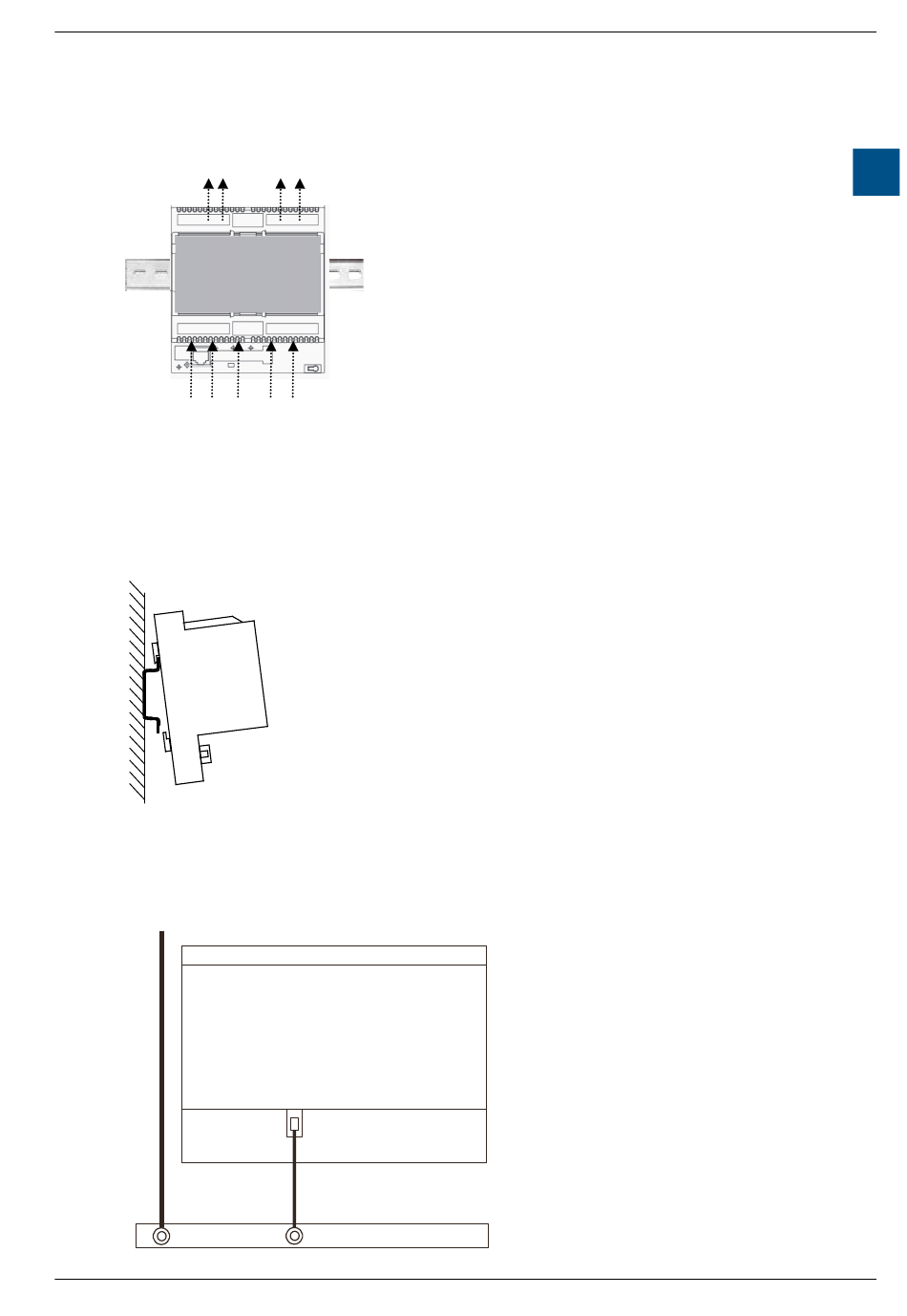

Règles de montage
1.5.1
Ecoulement d›air
Le contrôleur doit être monté verticalement de façon à ce qu'un écoulement d'air
ascendant puisse permettre le refroidissement.
1.5.2 Montage
Le PCD3.WAC peux être clipsé sur un rail 35 mm DIN EN60715.
1.5.2
Concept de mise à la terre et de raccordement
0V
Manuel Matériel de la gamme PCD3 compact│ D ocument 26 - 861 FRA06 │ 2 017-03-07
Accrochage
Appuyer le dessus du châssis contre la surface de mon
tage.
Pousser vers le bas contre le rail
Appuyer le dessous du châssis contre la surface de mon
tage et le clipser en place.
Décrochage
Tirer le deux éléments de fixation vers le bas et afin de décro-
cher le châssis et le déloger en le tirant vers soi.
Compact
2
2.5 mm
barette de masse
Guide d'orientation
Règles de montage
1
1-4
