5.5 Propriétés des entrées analogiques
Les entrées analogiques du PCD3 Compact peuvent être mappées dans des
registres.

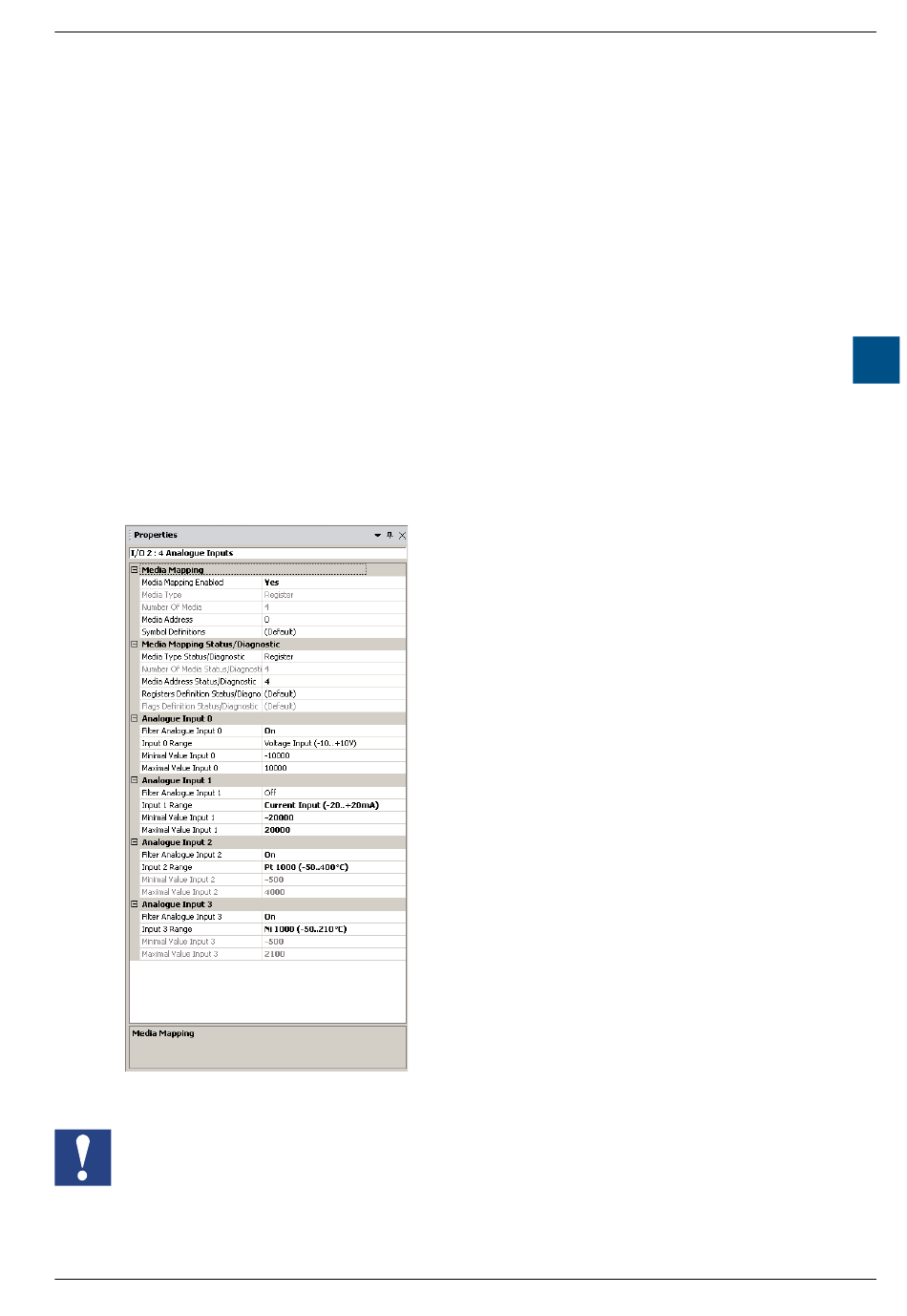

Sous « Onboard Inputs/Outputs » (Entrées/sorties embarquées), sélectionnez la ligne
I/O 2 (E/S 2). Toutes les propriétés correspondantes apparaissent sur le côté droit.
a) Accès par mappage des registres
1) Activez le mappage des ressources (Enabled Media Mapping).
2) Indiquez la première adresse de ressource « Media Address ».
Les 4 registres des « entrées » sont mis à jour à l'aide des valeurs actuelles des
entrées analogiques au démarrage du COB 0 :
Exemple : Première adresse de ressource = 0
●
●
●
●
b) Activation du filtre et mode de plage
N'oubliez pas de sélectionner la plage d'entrée sur le module d'E/S.
Manuel Matériel de la gamme PCD3 compact│ D ocument 26 - 861 FRA06 │ 2 017-03-07
R0 = AI0
R1 = EA1
R2 = EAI2
R3 = EA3
Propriétés des entrées analogiques
Filtrage : Les entrées analogiques peuvent
être lues directement (non filtrées) ou un filtre
à moyenne flottante à 16 coefficients peut être
activé pour réduire le bruit.
Mode de plage possible :
● Résolution 12 bits (par défaut)
→ -4096..4095
● -20 à +20mA, résolution en uA
→ -20'000..20'000
● -10 à 10V, résolution en mV ou %
→ -10'000..10'000
● Plage définie par l'utilisateur
(valeur entre -32 768 et 32 767)
● Plages de mesure de température :
Pt 1000 :
Ni 1000:
Ni 1000:
Ni 1000:
Configuration
-50°C à +400°C,
Resolution 0.2°C
→ -500 ... +4000
-50°C à +210°C
Resolution 0,12°C
→ -500 ... +2100
-30°C à +140°C,
Resolution 0,15°C
→ -300 ... +1400
0 ... 2500 Ω,
Resolution 0.7Ω
→ 0 ... 25000
