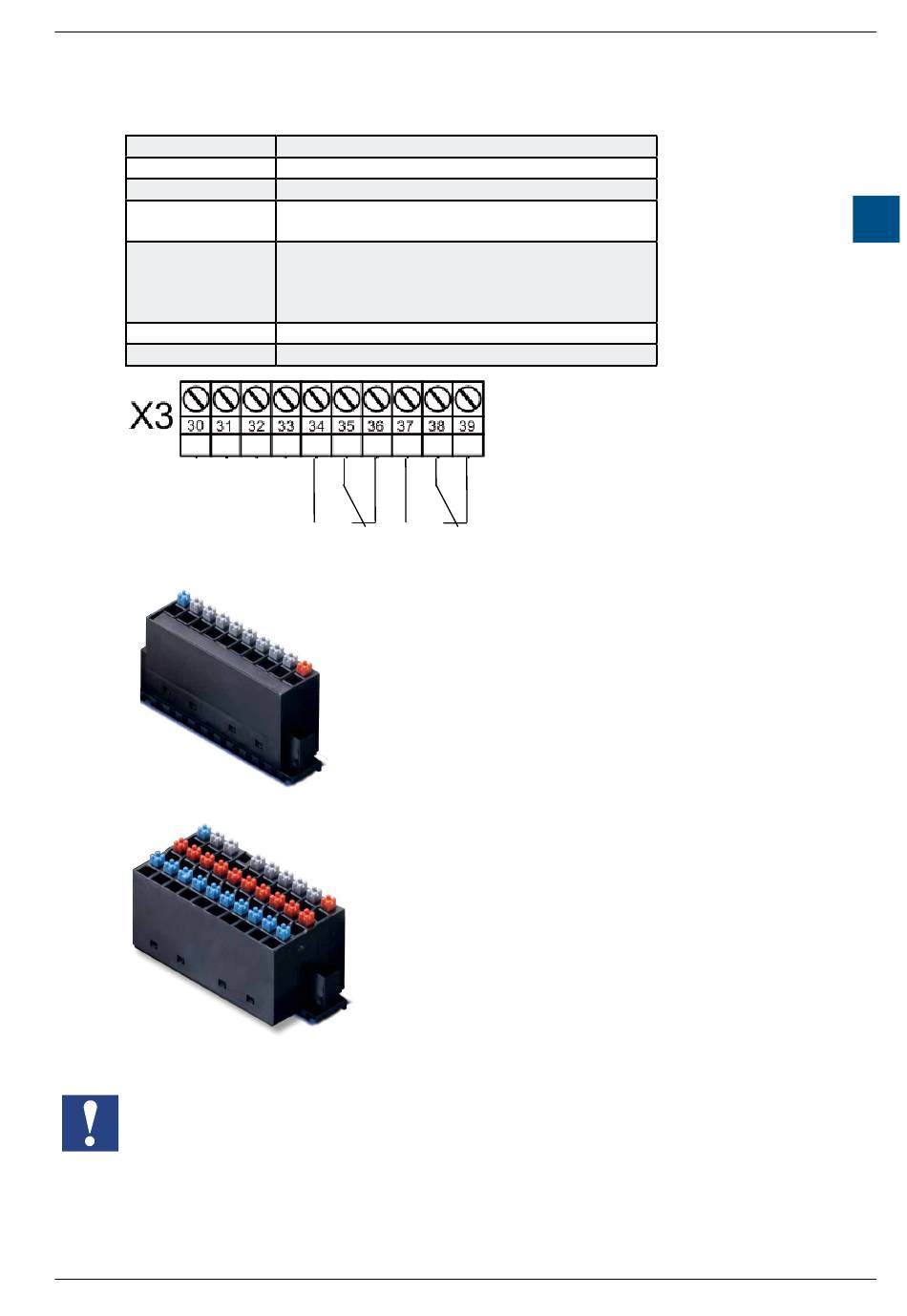

2.10.3 Sorties relais (bornier X3)

Nombre de sorties: 2 (transfert / NO – COM – NC)
Plage de tension:
Courant de sortie:
Durée de vie du
contact
Protection des
contacts
Voyants
Borniers
--
GND
2.10.4 Bornier avec système de type push-in et voyant (en option)
4 405 5066 0
4 405 5079 0
Les deux borniers avec voyants en option ne fonctionneront pas sur le X3 avec des sorties
relais.
Manuel Matériel de le PCD3.M2x30 WAC│ D ocument PP26-862 FR06 │ 2014-11-04
250 VCA
6 A CA1 max. (min > 10 mA, > 12 V)
60 x 103 opérations (6 A, 250 VCA CA1)
Un VDR par contact (NO-COM et NC-COM)
Aucun R-C sur le module, doit être installé de ma-
nière externe lors de la commutation de la charge
inductive
Non
Bornier à vis enfichable
-- -- no co nc no co nc
● De type push-in
○
○
○
○
● Manipulation simple
○
○
● Voyant
○
2 versions sont disponibles:
4 405 5066 0 Bornier enfichable de type push-in avec
voyant, 10 contacts, comme connecteur pour X1 unique-
ment
ou
4 405 5079 0 Bornier enfichable de type push-in avec
voyant, 3×10 contacts (raccordement à 3 fils) comme
connecteur pour X1 uniquement
Les deux borniers avec voyants en option ne fonctionneront
pas sur le X3 avec des sorties relais.
UCs des contrôleurs PCD3.M2x30 Wide Area
pour fils solides
pour fils souples
avec ou sans bague
fil d'1,5 mm² avec ou sans bague
Insérez simplement le fil pour le raccorder
Appuyez sur le bouton pour retirer le fil
Surveillance claire et sûre des signaux
Connexions d'E/S
