1.7.3 Concept de mise à la terre et de raccordement
0V

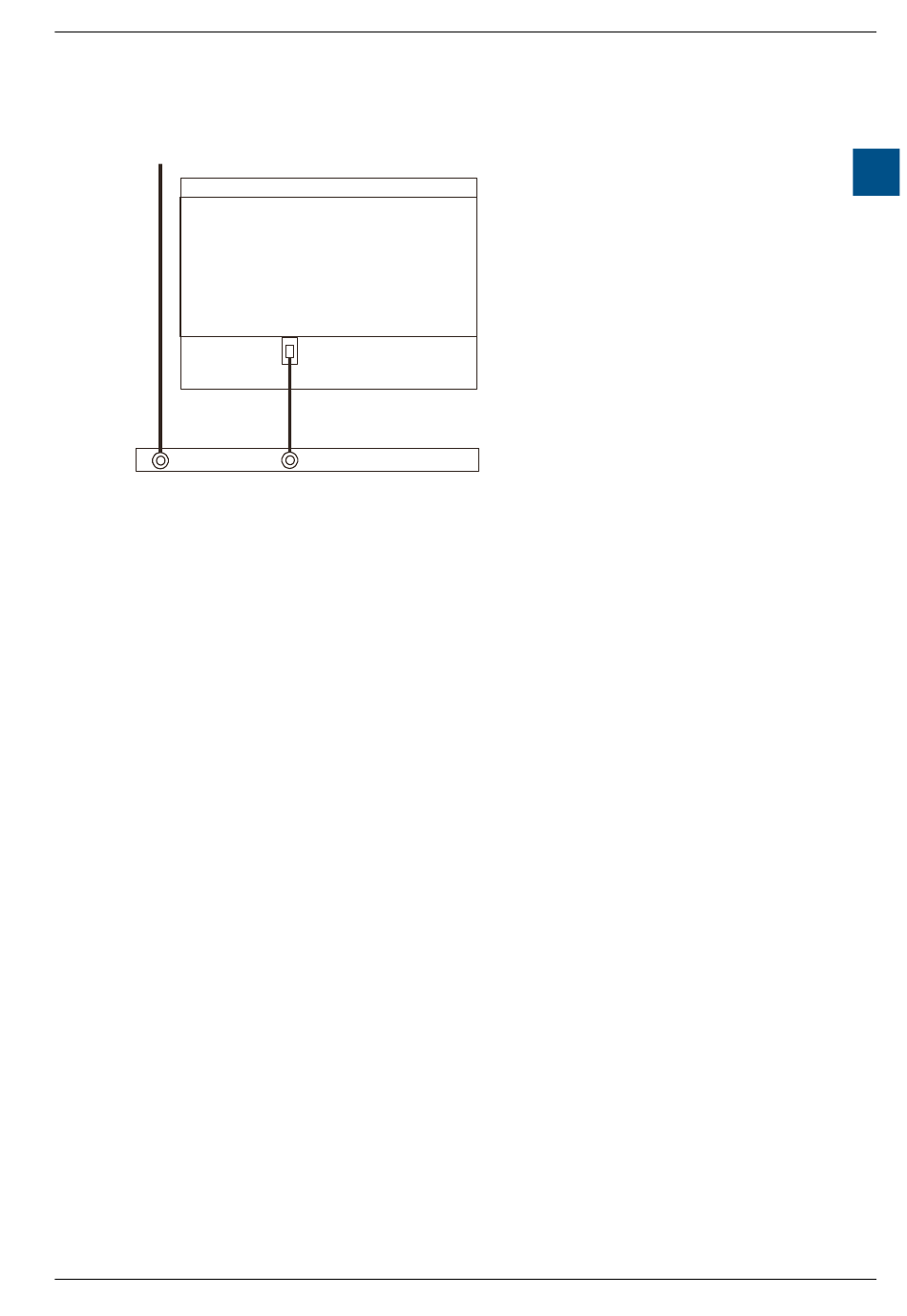

Vous trouverez, au bas des châssis du module PCD3WAC, une plaque de blindage
et de mise à la terre.
Le potentiel zéro (borne moins) de l'alimentation 24 V est raccordé à la borne moins
de l'alimentation. Celle-ci doit être raccordée au rail de mise à la terre par un fil aussi
court que possible (< 25 cm) de 1,5 mm
Les blindages des signaux analogiques ou des câbles de communication doivent
également être ramenés au même potentiel de terre via une borne moins ou le rail de
mise à la terre.
Tous les raccordements négatifs sont internes. Pour une exploitation sans problème,
ces connexions doivent être renforcées de manière externe par des fils aussi courts
que possible de 1,5 mm
La clé de licence Saia PG5
contraire, la nouvelle bibliothèque WAA FBox ne peut pas être utilisée.
Manuel Matériel de le PCD3.M2x30 WAC│ D ocument PP26-862 FR06 │ 2014-11-04
WAC
2
2.5 mm
Earthing bar
.
2
de section.
2
2.0 doit être adaptée à la bibliothèque WAA ! Dans le cas
®
