Saia-Burgess Controls AG
6
Configuration
6.1
Généralités
Le chapitre suivant présuppose que l'utilisateur connaît le logiciel Saia PG5
Si ce n'est pas le cas, il doit se reporter au manuel 26/733 « Saia PG5
Configuration logicielle minimale : Saia PG5
Ce chapitre vous indique comment utiliser les E/S embarquées du contrôleur PCD3
Wide Area avec le nouveau Configurateur d'automate (Device Configurator).
Le Configurateur d'automate définit :
●
Un mappage cyclique des ressources afin d'établir un lien entre les valeurs des
modules d'E/S périphériques et les ressources périphériques (ressources du
Saia PCD
●
Des instructions de programmation avec accès direct afin de lire la valeur
à partir du module d'entrée périphérique et de l'écrire dans le module de sortie
périphérique
La gestion des E/S est toujours activée pour le PCD3.M2x30.
Il n'y a aucune commande d'accès au bit via l'accès direct. La plage d'accès minimale est
« octet ». Nous recommandons par conséquent d'utiliser le mappage des ressources pour
lire/écrire toutes les voies d'E/S.
Pour obtenir de plus amples d'informations, reportez-vous à l'aide du Configurateur
d'automate.l
6.2

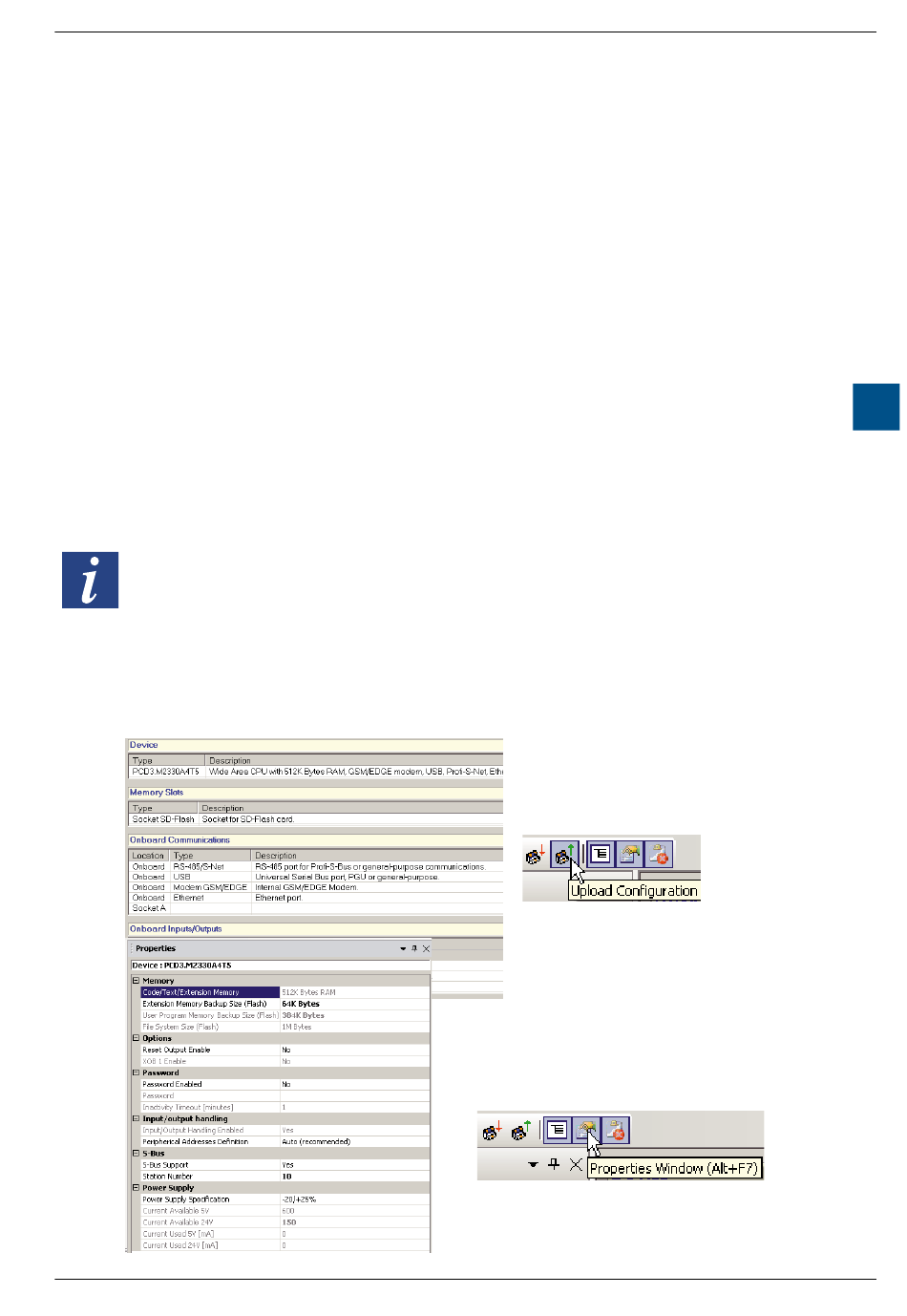

Configurateur d'automate
Manuel Matériel de le PCD3.M2x30 WAC│ D ocument PP26-862 FR06 │ 2014-11-04
)
®
Généralités | Configurateur d'automate
2.0 ou supérieur
®
Sélectionnez le modèle de
Saia PCD
®
approprié ou téléchargez la
configuration.
Propriétés de l'automate
Configuration
.
®
».
®
6-1
