Connexions D'e/S - SBC PCD3 WAC Wide Area Controller Manuel

Saia-Burgess Controls AG
2.10

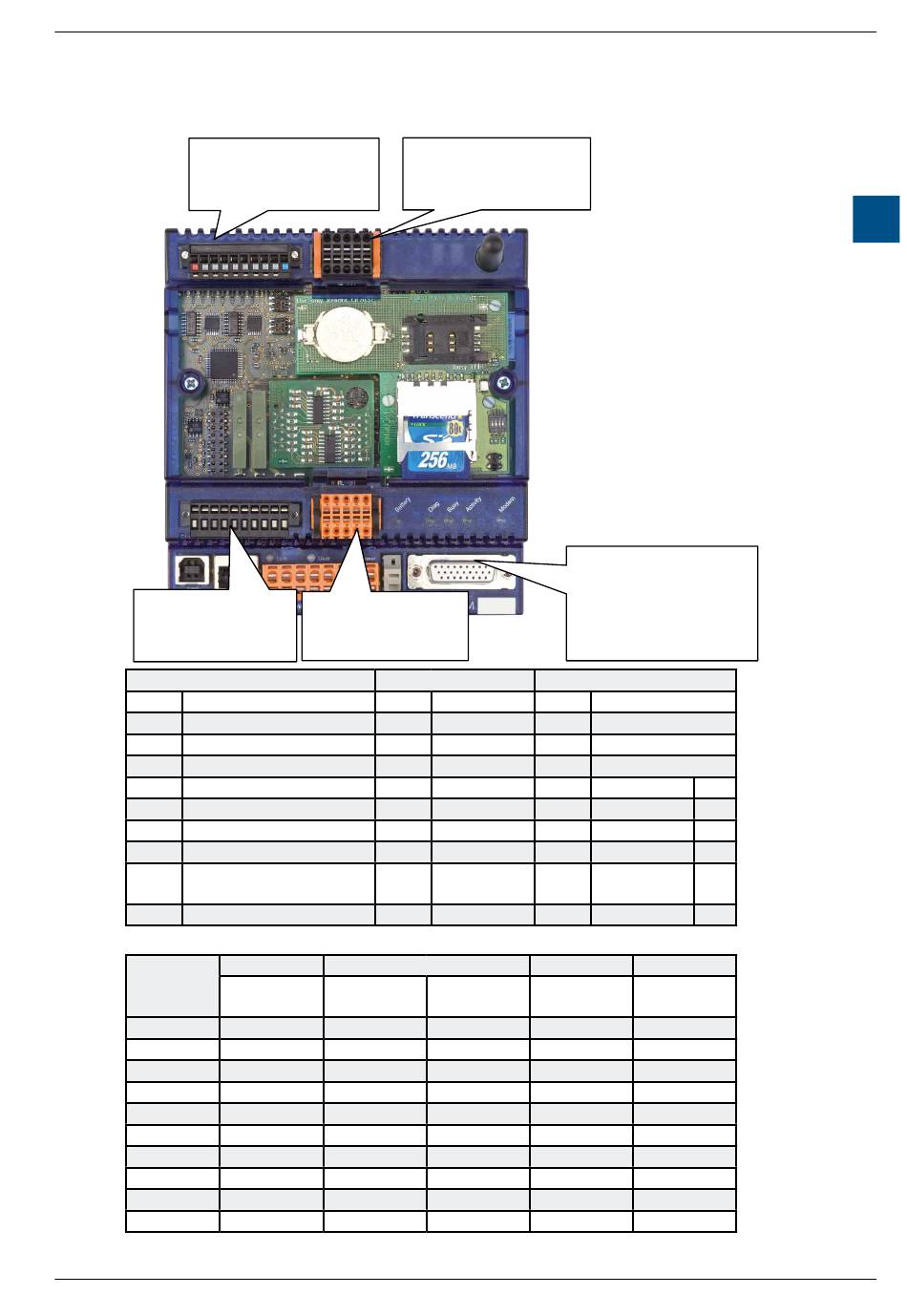

Connexions d'E/S

Bornier
30... 39
X3
Bornier X0
0 AIN 0+
1 AIN 1+
2 AIN 2+
3 AIN 3+
4 PGND
5 PGND
6 PGND
7 PGND
8 24VCC pour modem
GSM
9 GND pour modem GSM
Les broches 4,5,6,7 et 9 ont toutes le même potentiel et connecté ensemble.
Bornier
XF *
0 PGND
1 TxD
2 RxD
3 RTS
4 CTS
5 PGND
6 DTR
7 DSR
8 COM
9 DCD
*Même bornier que celui fourni avec le PCD3.F2xx
Manuel Matériel de le PCD3.M2x30 WAC│ D ocument PP26-862 FR06 │ 2014-11-04
Bornier X1
10... 19
Bornier
0... 9
XF
Bornier X1
10
11
12
13
14
15
16
17
18
19
PCD7.F121 PCD7.F110
RS-232 RS-485
PGND
Rx-Tx
/Rx-/Tx
PGND
UCs des contrôleurs PCD3.M2x30 Wide Area
Bornier X0
0...9
Connecteur pour
les extensions E/S
C110Z09/C200Z09
Bornier X3
Vide 30 --
IN0 31 --
IN1 32 --
IN2 33 --
IN3 34 Rel0 Encl.
IN4 35 Rel0 COM
IN5 36 Rel0 Décl.
IN6 37 Rel1 Encl.
IN7 38 Rel1 COM
PGND 39 Rel1 Décl.
PCD7.F180 PCD7.F150
RS-422 Belimo
PGND PGND
Tx MP
/Tx ‚MST‛
Rx ‚IN‛
/Rx GND
PGND PGND
RTS
/RTS
CTS
/CTS
Connexions d'E/S
NO
CO
NC
NO
CO
NC
RS-485
isolée
PGND
Rx-Tx
/Rx-/Tx
PGND
SGD
2
2-8
