Saia-Burgess Controls AG
6.5
Entrées analogiques
Les entrées analogiques du contrôleur PCD3 Wide Area peuvent être mappées dans
des registres. Sous « Onboard Inputs/Outputs »,sélectionnez la ligne I/O 2 (E/S 2).
Toutes les propriétés correspondantes apparaissent sur le côté droit.
Placer les cavaliers correspondants pour la plage de courant/tension des entrées.
Manuel Matériel de le PCD3.M2x30 WAC│ D ocument PP26-862 FR06 │ 2014-11-04

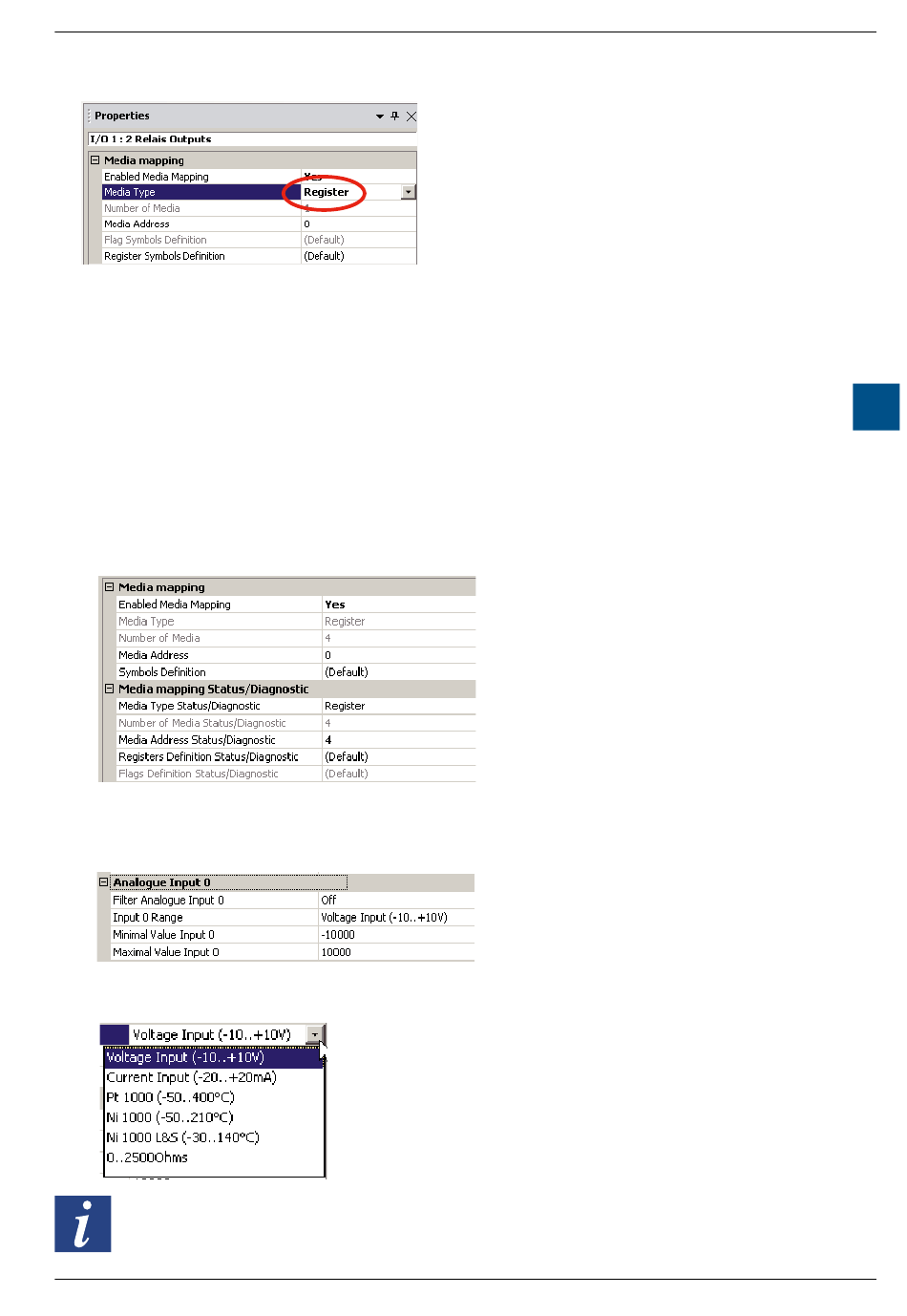

b) Accès par mappage des registres
1) Activez le mappage des ressources.
2) Sélectionnez le type de ressource (Media
Type) « Register ».
3) Indiquez la première adresse de ressource «
Media Address » y.
La valeur du registre (bits « Low ») est
transférée aux sorties TOR ST 0 à ST 11 à la fin
des COBs :
●
ST0
●
ST1
●
...
●
ST11 = Bit 11 du R24
Les bits 12 à 31 du registre R24 ont toujours la
valeur « 0 ».
a) Accès par mappage des registres
1) Activez le mappage des ressources.
2) Indiquez la première adresse de
ressource « Media Address » a.
Les 4 registres d'« entrées » sont mis à
jour à l'aide des valeurs actuelles des
entrées analogiques au démarrage du
COB 0 :
Exemple : a=3
●
●
●
●
b) Activation du filtre et mode de plage
Filtrage : Les entrées analogiques
peuvent être lues directement (non
filtrées) ou un filtre à moyenne flottante
à 16 coefficients peut être activé pour
réduire le bruit.
Mode de plage possible :
●
Résolution 12 bits (par défaut)
→ -4 096 à 4 095
●
-20 à +20 mA, résolution en µA
→ -20 000 à 20 000
●
-10 à +10 V, résolution en mV ou %
→ -10 000 à 10 000
●
Plage définie par l'utilisateur
(valeur entre -32 768 et 32 767)
Entrées analogiques
= Bit 0 du R24
= Bit 1 du R24
R3 = EA0
R4 = EA1
R5 = EA2
R6 = EA3
Configuration
6
6-3
