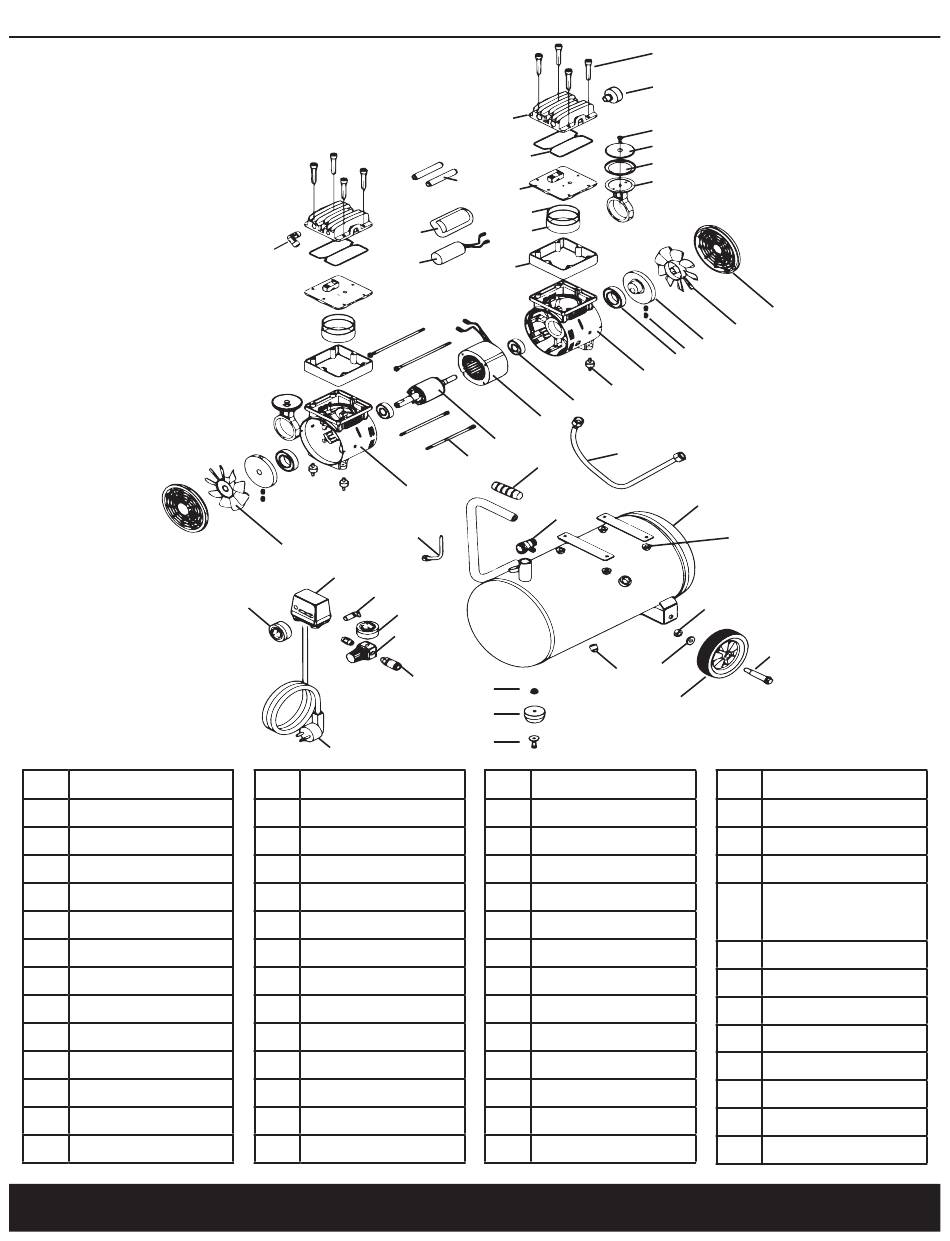

Iwata WORKSHOP IWC28S Mode D'emploi page 23

NO. Pièce
1 Vis à tête
2 Filtre à air
3 Culasse de cylindre
4 Joint de culasse
5 Plaque porte-soupape
6 Joint de cylindre
7 Cylindre
8 Carter
9 Palier
10 Vis
11 Manivelle
12 Ventilateur
13 Couvercle du ventilateur
Soutien à la clientèle 503-253-7308 M-F, 8am-4:30pm PST | iwata.support@iwata-medea.com | www.iwata-airbrush.com/blog/contact-us
26
28
25
23
38
24
30
31
36
33
34
37
NO. Pièce
14 Piston
15 Joint de piston
16 Retenue
17 Vis de retenue
18 Support du moteur
19 Palier
20 Stator
21 Rotor
22 Vis de boîtier
23 Carter
24 Ventilateur
25 Condensateur
26 Couvercle de condensateur
www.iwata-airbrush.com
3
4
27
5
6
7
29
19
20
21
22
40
39
35
49
50
51
NO. Pièce
27 Bielle
28 Coude
29 Stent de réglage
30 Manocontacteur
31 Soupape de sûreté
32 Connecteur
33 Jauge
34 Régulateur
35 Raccord à montage rapide
36 Jauge
37 Cordon électrique
38 Tuyau flexible de sortie
39 Clapet de non-retour
Compresseur d'air sans huile silencieux
1
2
17
16
15
14
13
12
11
9 10
8
18
41
42
43
44
47
45
48
46
NO. Pièce
40 Poignée
41 Flexible
42 Réservoir de 8 gallons
Rondelle de support
43
du moteur
44 Écrou
45 Rondelle
46 Roue
47 Boulon
48 Robinet de vidange
49 Écrou
50 Pied amortisseur
51 Boulon
23
