* Lors de l'utilisation de l'unité de commande télématique GwPro (réf. BPW : 02.1601.00.68, réf. idem : 0104004), un câble
adaptateur est nécessaire en supplément (Réf. idem : 0204040).
4.5 Raccordement au système télématique
En plus de l'affi chage LED sur le véhicule, l'activité du système AirSave et les avertissements de pression peuvent
être enregistrés et transmis par une télématique de passerelle d'Idem.
Pour cela, la passerelle télématique est connectée au boîtier de commande AirSave comme indiqué ci-dessus
(fi gure 12) à l'aide du kit télématique AirSave (réf. BPW : 02.1819.01.10).
L'affi chage LED est connecté par une fi che à deux pôles Superseal (réf. BPW : 92.0000.1685). La fi che doit être as-
semblée de manière à ce que le fi l blanc de la LED corresponde à la broche 1 et le fi l noir de la LED à la broche 2.
Le kit télématique AirSave peut être connecté soit directement à la passerelle TC Trailer, soit à l'extrémité d'une
extension de bus de passerelle.
Numéro de contrôle kit télématique AirSave KBA :
Pour toute question relative aux produits TC Trailer d'Idem, l'équipe de support technique d'idem telematics GmbH
est à votre disposition en semaine, de 08h00 à 18h00 CET, avec les coordonnées suivantes.
Téléphone : +49 (0) 89 720 13 67 - 10
E-mail : support@idemtelematics.com
Avant de contacter l'assistance, veuillez garder à portée de main les données relatives aux produits et aux véhicu-
les concernés.
Raccordement au système télématique passerelle TC
Hirschmann
Fiche GDM
3 pôles
Kit télématique
(câble de conversion)
02.1819.01.10
Broche 1
blanc -
Superseal
Fiche
2 pôles
Affi chage LED AirSave
E1*10R05/01*8949*00
Montage
Passerelle TC
HDSCS
Fiche
7 pôles*
Broche 2
noir +

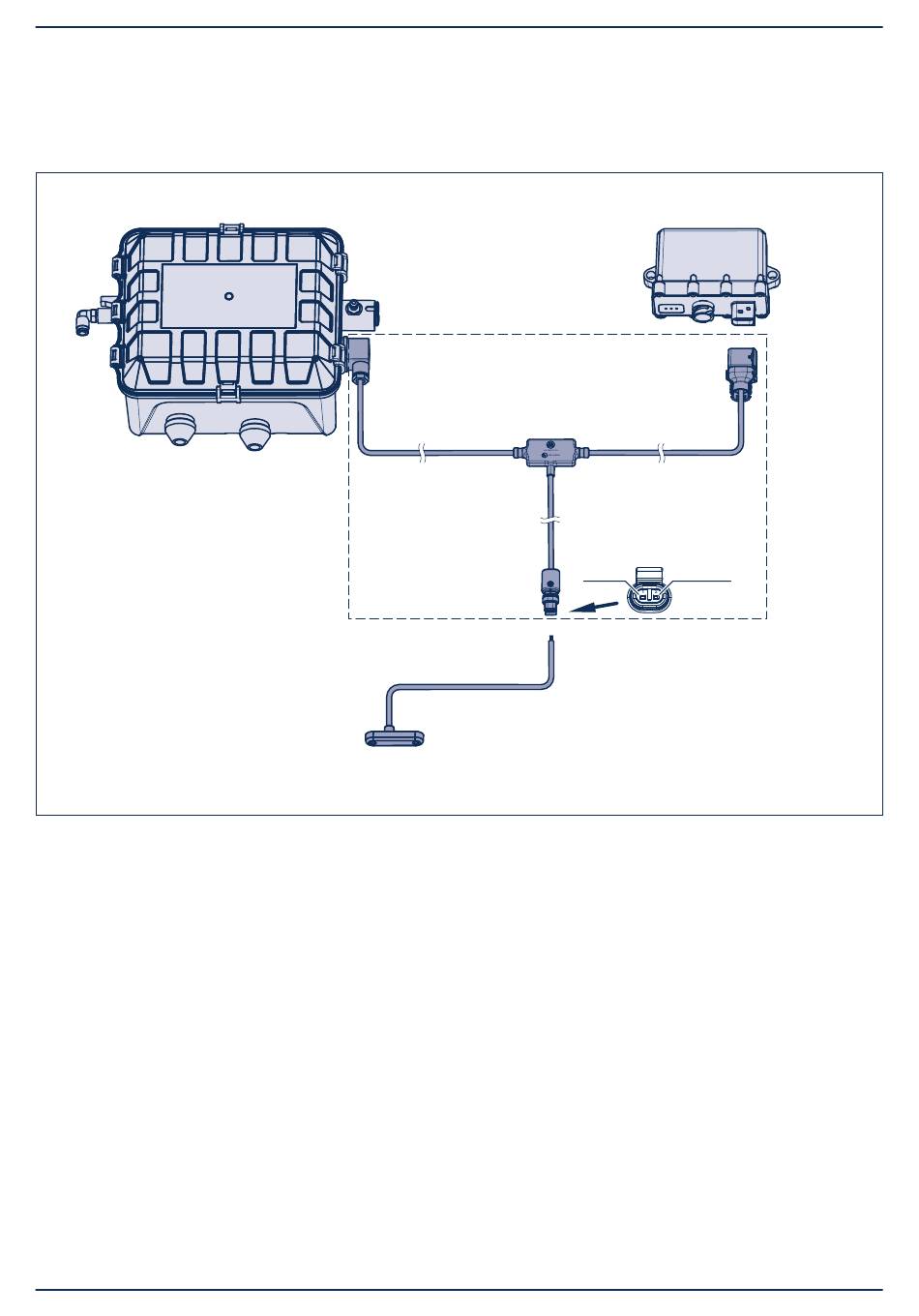

Figure 12
Page 19
