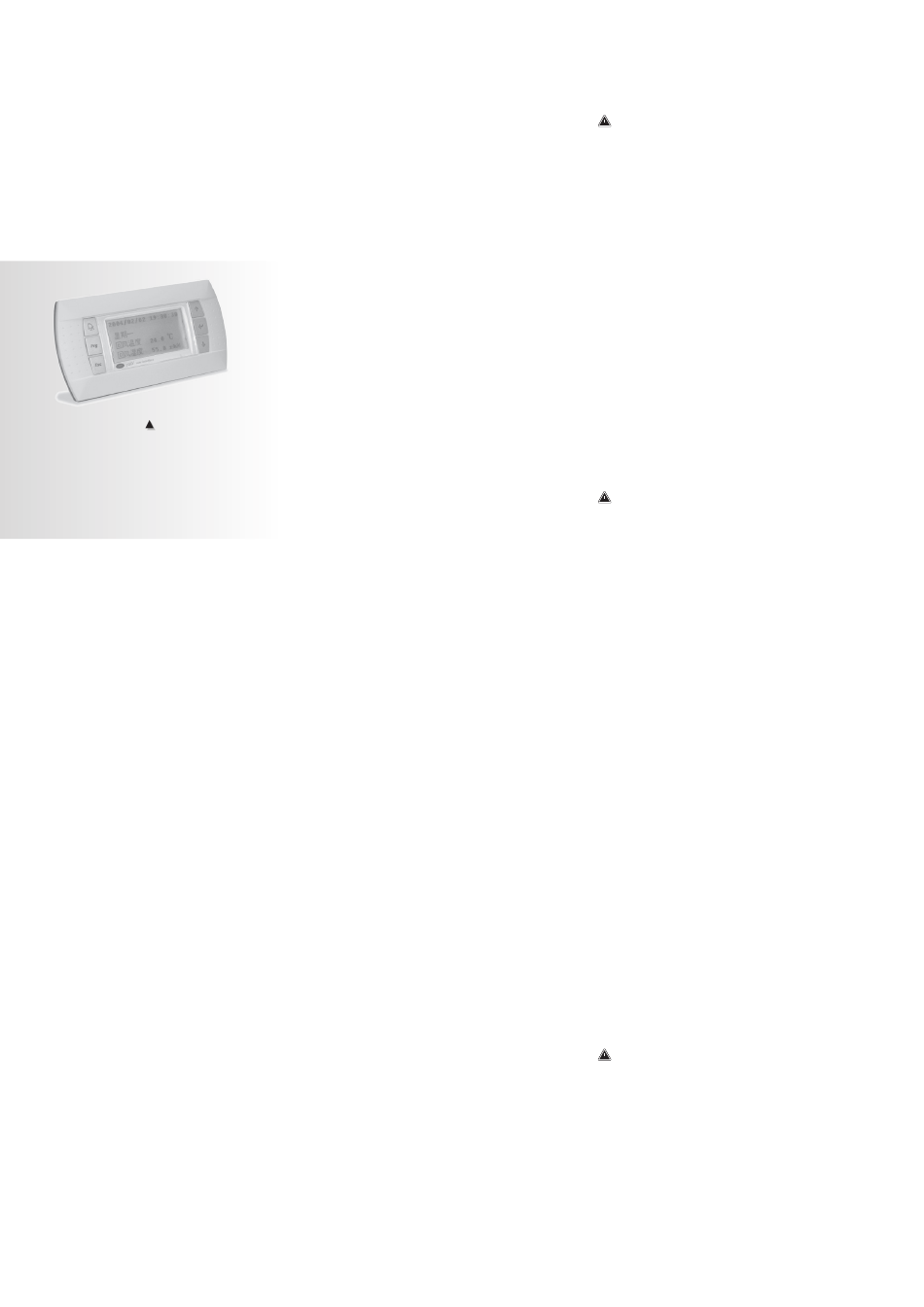

TERMINAL GRAPHIQUE "PGD1"
• Retro-éclairé.
• Ecran graphique LCD.
• Icône pour identifier le type
de fonctionnement.
10
•
borniers pour vanne à 3 voies,
•
Borniers 0-10V pour la commande de
la vanne modulante.
Compensationpoint de consigne "chiller"
pour temp. de l'extérieur
Adaptation du point de consigne de l'unité
en fonction de la température de l'extérieur,
permettant un meilleur confort et une
économie d'énergie. Le point de consigne
de retour de l'installation est établit en se
basant sur la température de l'air extérieur.
Cette fonction est assurée en présence de
la sonde d'air extérieur (ACCESSOIRE).
Contrôleur Electronique µPC
Le dispositif est le nouveau contrôleur de
gestion des unités réversibles à conden-
sation à eau, le nouvel écran PGD1 à 8
chiffres permet une meilleur lecture; l'icône
permet une visibilité immédiate du fonction-
nement de la machine.
Certainsaccès sont protégés par le mot de
passe et autorisés uniquement au service
d'assistance technique .
L'électronique intègre en outre une série
d'algorithmes de protection dont le but est
de prévenir les éventuels dommages aux
principaux composants du système.
LISTE DES FONCTIONS:
1.
Paramétrisation des temps d'allu-
mage/arrêt du compresseur afin d'évi-
ter les cycles ON/OFF trop rapprochés.
2.
Afin de prévenir la rupture de l'échan-
geur à plaques pour congélation de
l'eau, 3 antigels "géothermiques, ins-
tallation et zones" sont contenus dans
celui-ci, le microprocesseur prévoit le
blocage du compresseur si la tempé-
rature relevée par la sonde située en
sortie de l'échangeur est inférieure au
point de consigne antigel.
3.
Alarme de portée d'eau actionnée
par les pressostats différentiels installés
de série.
4.
Contrôle de condensation géré par la
modulation de la vitesse des circula-
teurs avec les systèmes à coupure de
phase ou inverter, la vanne modu-
lante à 2 voies, les pompes ON/OFF.
5.
Productiond'eau chaude sanitaire par
la vanne de dérivation à 3 voies ou la
version avec récupération totale.
Fonctions supplémentaires
•
Gestion d'une ressource exté-
rieure d'intégration dédiée à
l'eau chaude sanitaire.
•
Gestion des installations avec la
pompe de chaleur et la chaudière.
•
Cycle d'anti-Légionelle.
•
Tranches Horaires de programma-
tion journalière/hebdomadaire.
Régulation thermique
Le réglage de la température se base
sur l'eau de retour de l'installation. Le point
de consigne se réfère à la température de
l'eau de retour. Si le point de consigne est
réglé à +30°C par exemple, la température
de refoulement sera +35°C.
Pompe de circulation du côté de l'instal-
lation
La carte électronique prévoit une sortie
pour la gestion de la pompe de circulation,
toujours allumée en mode COOLING et
HEATING; elle s'éteint 1 minute après l'arrêt
de l'unité (stand-by).
Pompe côté source
La carte électronique prévoit une sortie
pour la gestion de la pompe du côté
source (voir sur le configurateur les pompes
disponibles). La pompe du côté source est
allumée avant le démarrage du compres-
seur et s'éteint environ 30 secondes après
l'arrêt.
Alarme antigel
La fonction antigel est activée unique-
ment lorsque l'unité est en marche ou en
stand-by.
Afin de prévenir la rupture de l'échangeur
à plaques pour congélation de l'eau
contenue, le microprocesseur prévoit le
blocage du compresseur et si la tempéra-
ture relevée par la sonde située en sortie de
l'échangeur est inférieure à +4°C.
CETTE TEMPÉRATURE DE SET ANTIGEL NE PEUT
ÊTRE MODIFIÉE QUE PAR UN CENTRE D'ASSIS-
TANCE AUTORISÉ ET SEULEMENT APRÈS AVOIR
VÉRIFIÉ QU'IL Y A UNE SOLUTION ANTIGEL
DANS LE CIRCUIT HYDRIQUE.
L'intervention de cette alarme entraîne le
blocage du compresseur, la pompe par
contre reste active.
Antigel eau chaude sanitaire
La fonction antigel d'eau chaude sanitaire
n'est active que s'il y a une ressource d'in-
tégration dédiée à l'accumulation d'eau
sanitaire.
L'activation de la ressource d'intégration se
fait si la température de l'eau relevée par
la sonde sanitaire est inferieure à +4°C et
s'arrête à +7°C.
Wizard
Pour faciliter la mise en marche de l'unité,
une procédure de start-up a été réalisée.
Cette procédure est utilisée au premier
démarrage.
Système de supervision
− MODBUS
Pour toutes autres exigences, prière de
contacter le siège.
