Sur l'écran, un symbole «pile» affi che la capacité des piles :
Symbole plein
Symbole rempli
partiellement
Symbole vide
Symbole clignotant il ne reste que quelques heures de fonctionnement,

Raccordement du capteur

Le HandyLab 780 est doté d'une prise spécifi que permettant le raccorde-
ment de capteurs conventionnels pour la mesure du paramètre correspon-
dant. Il est également possible de raccorder un capteur Memosens pour la
mesure du pH, de la conductivité ou de l'oxygène.
Ne raccorder qu'un capteur à la fois à l'appareil de mesure !
L'appareil reconnaît automatiquement le raccordement de capteurs Me-
mosens et bascule automatiquement au paramètre adapté. Memosens est
signalisé à l'écran.

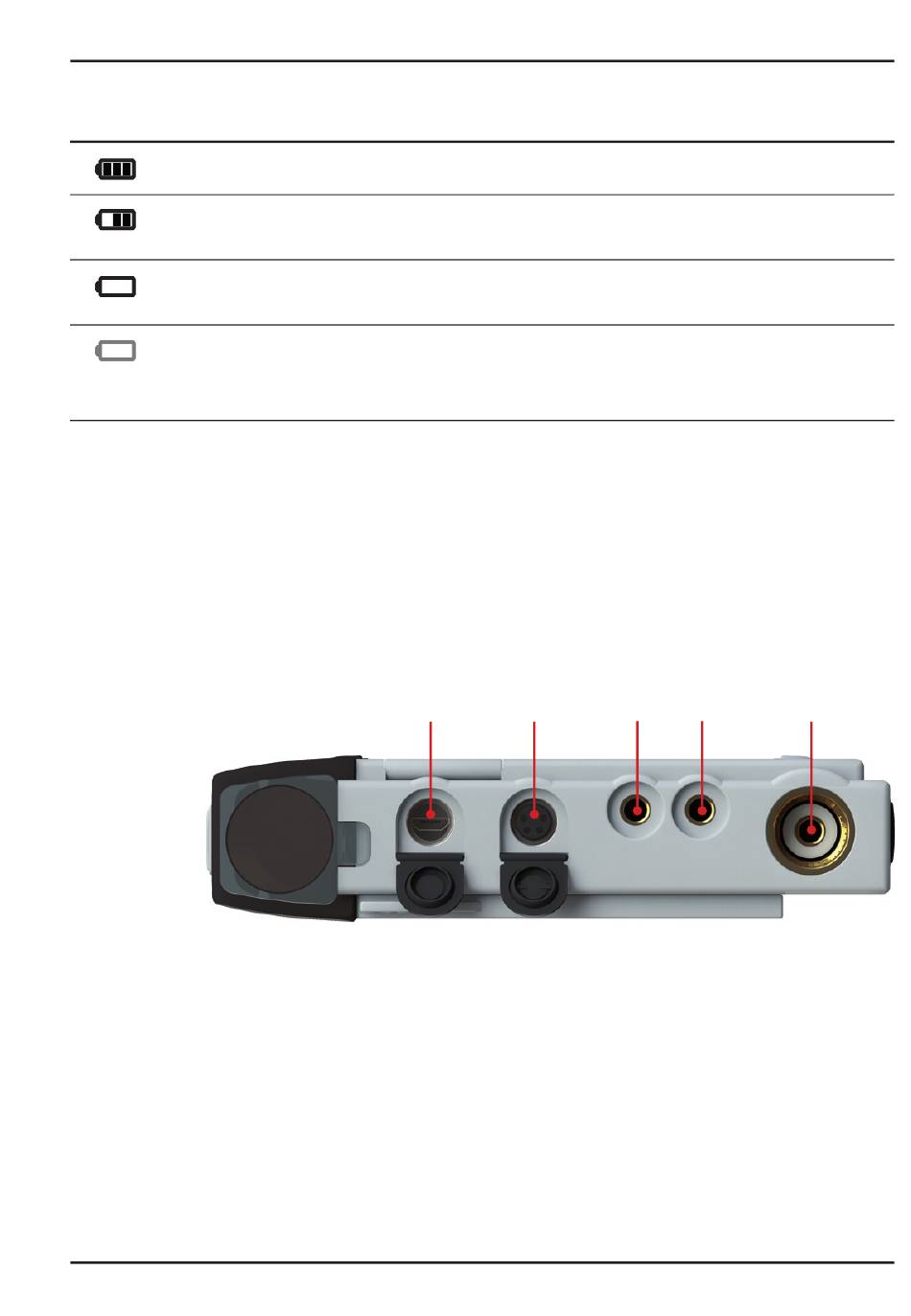

Raccords
a Prise micro- USB
b M8, 4 pôles pour câble de laboratoire Memosens
c Sonde de température GND
d Sonde de température
e fiche pH suivant DIN 19 262 pour capteurs analogiques
Les capteurs Memosens sont dotés d'un connecteur de câble qui permet de
changer facilement de capteur sans débrancher le câble de raccordement.
Le câble de raccordement est à brancher sur la prise b (câble de laboratoire
Memosens).
Pleine capacité des piles
Capacité de charge suffi sante
Capacité de charge insuffi sante ;
Calibrage possible, enregistrement impossible
la mesure est encore possible
Attention ! Remplacer impérativement les piles !
a b
Mise en service
c d e
