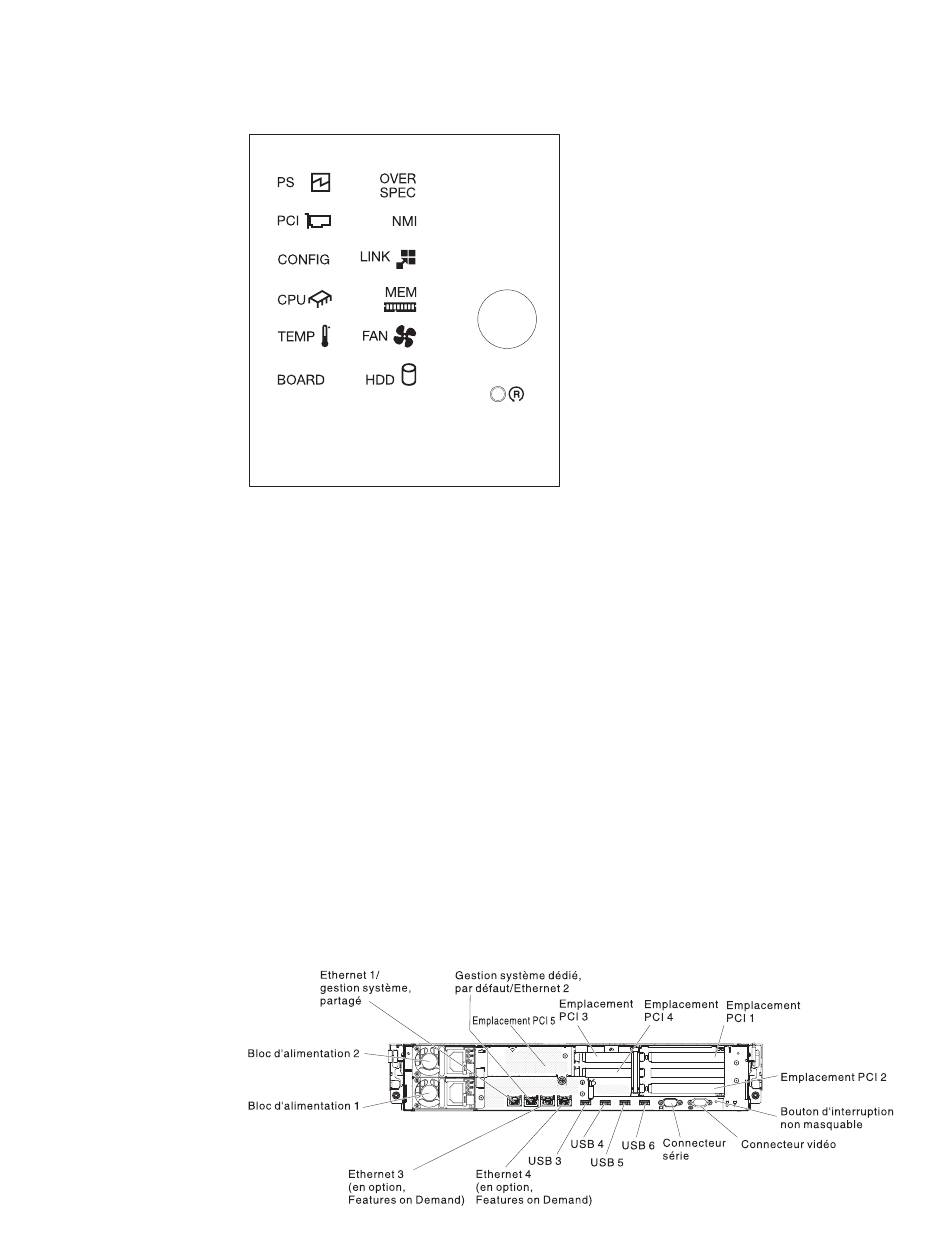

La figure suivante présente les voyants et les boutons de commande du panneau
de diagnostic lumineux Light Path.
v Bouton REMIND : Ce bouton place le voyant d'erreur système du panneau
v Bouton de réinitialisation : Ce bouton permet de réinitialiser le serveur et de
Pour obtenir des informations supplémentaires sur le panneau Lightpath
Diagnostics, voir Problem Determination and Service Guide.
Vue arrière
La figure suivante présente les connecteurs situés à l'arrière du serveur. Le serveur
prend en charge les deux configurations suivantes :
Aucune unité de disque dur arrière n'est installée dans le serveur. Cette
configuration requiert un assemblage à carte mezzanine PCI de type 2U.
Light Path Diagnostics
frontal d'informations en mode de rappel. En mode de rappel, le voyant d'erreur
système clignote toutes les deux secondes jusqu'à ce que le problème soit
résolu, que le serveur soit redémarré ou qu'un nouveau problème se produise.
En plaçant le voyant d'erreur système en mode de rappel, vous reconnaissez
être conscient du dernier échec mais ne prenez pas de mesures immédiates
pour résoudre le problème. La fonction de rappel est contrôlée par le module
IMM2.
lancer l'autotest à la mise sous tension. Vous devrez peut-être utiliser la pointe
d'un crayon ou un trombone pour appuyer sur le bouton.
Checkpoint
Code
Remind
Reset
Chapitre 1. Serveur System x3630 M4 type 7158
