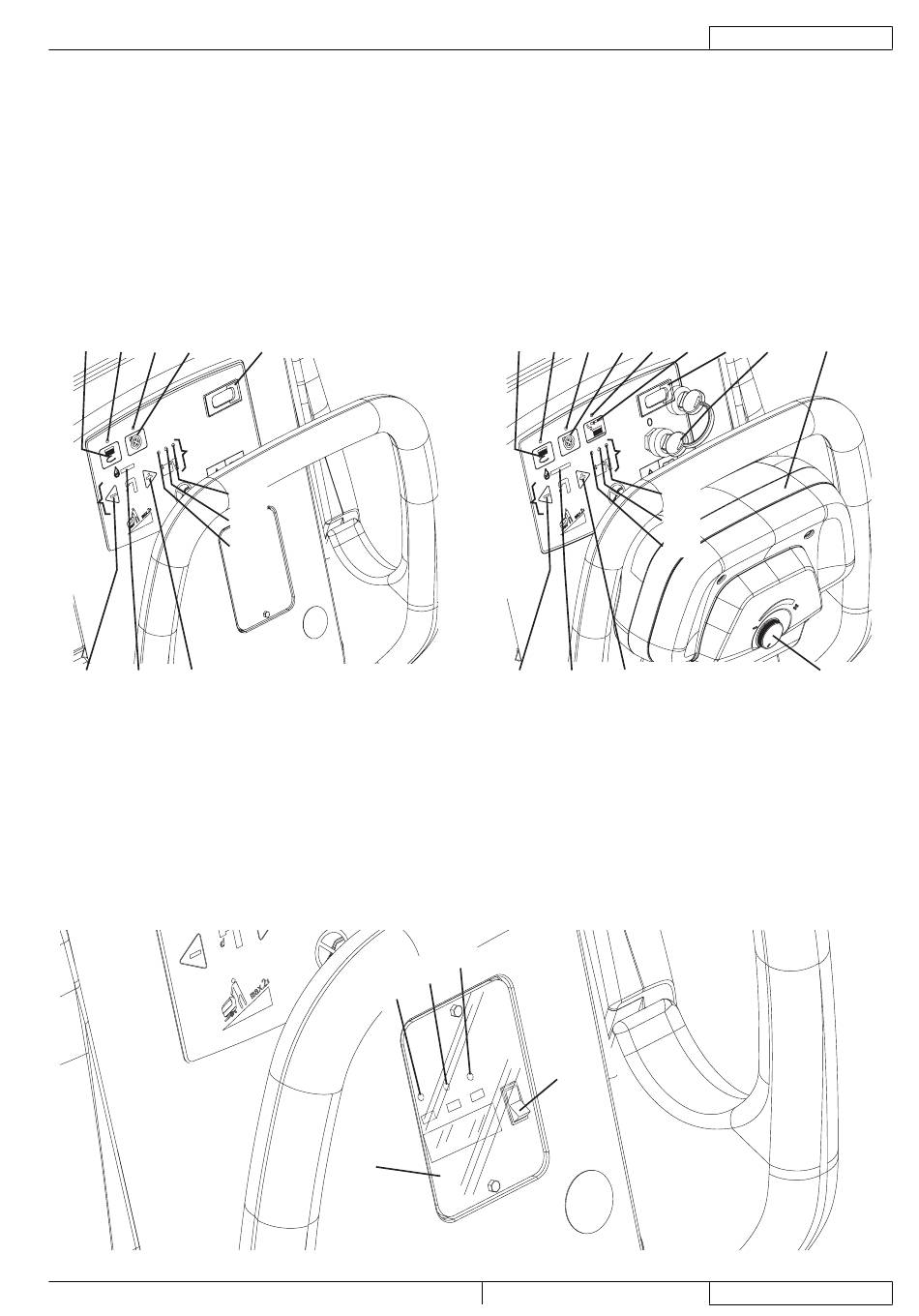

PANEL DE CONTROL

71. Interruptor de accionamiento del cepillo/fi eltro y sistema de
aspiración
72. Luz de aviso del interruptor de accionamiento del cepillo/
fi eltro y sistema de aspiración
73. Interruptor del sistema de aspiración
74. Luz de aviso del interruptor del sistema de aspiración
75. Interruptor de desenganche cepillo/portafi eltro
76. Luz de aviso interruptor de desenganche cepillo/
portafi eltro
77. Panel de accionamiento marcha adelante/marcha atrás (*)
78. Regulador de velocidad marcha adelante/marcha atrás (*)
79. Cuentahoras (opcional)
71 72 74 73
81
82
82b 82c 82a
RAZOR 20
VENTANILLA DE LECTURA DE LOS DATOS DEL CARGADOR DE BATERÍAS
90. Cargador de baterías electrónico
91. Selector baterías de plomo (WET) o de gel (GEL)
92. Indicador luminoso verde (cargador de baterías encendido
y baterías cargadas)
79
81a
81b
81c
94
90
RAZOR 20 - RAZOR 20T
INSTRUCCIONES DE USO
80. Llave de encendido (0 - I) (*)
81. Indicador condición de carga de las baterías
81a. Indicador luminoso baterías cargadas (verde)
81b. Indicador luminoso baterías casi cargadas (amarillo)
81c. Indicador luminoso baterías descargadas (rojo)
82. Interruptores de ajuste del fl ujo de agua de lavado
82a. Interruptor para aumentar el fl ujo
82b. Interruptor para disminuir el fl ujo
82c. Barra de visualización del fl ujo de agua de lavado
(*) Sólo para RAZOR 20T
71 72 74 73 76 75
82
82b 82c 82a
RAZOR 20T
P100136
93. Indicador luminoso amarillo (cargador de baterías
encendido y baterías casi cargadas)
94. Indicador luminoso rojo (cargador de baterías encendido y
baterías en fase de carga)
92
93
91
