CONTROLE / REMPLACEMENT DES FUSIBLES

1. Débrancher le connecteur (12) des batteries.
2. Déplacer le tuyau de vidange de l'eau de récupération (16).

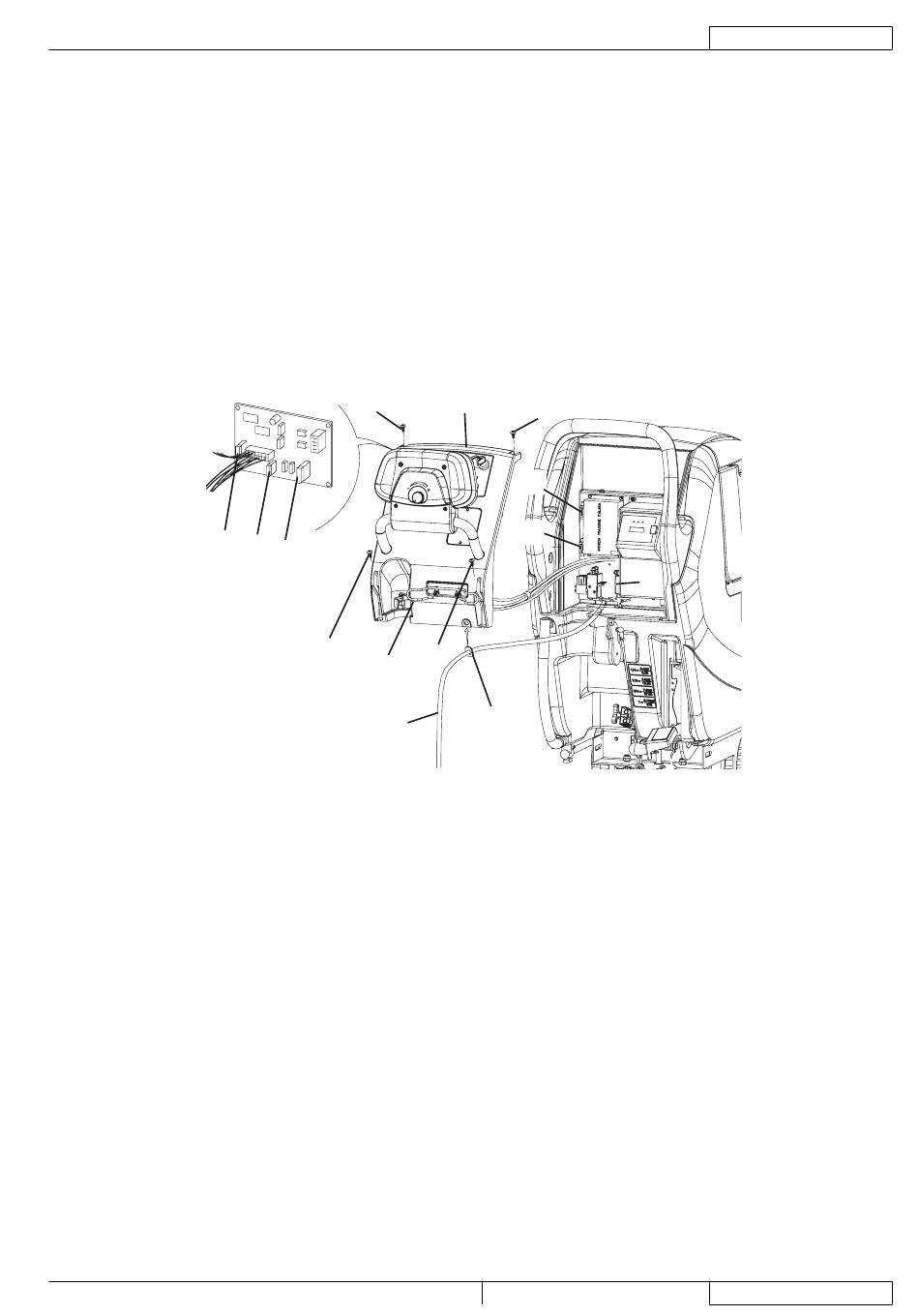

3. Si équipé, déposer le câble (I, Fig. 7) du chargeur de batterie du logement (J).
4. Déposer les vis (A) et déplacer le tableau (B) avec soin en dégageant la bague en caoutchouc (K) de son logement dans le
tableau (B).
5. Contrôler/remplacer les fusibles suivants :
C) Fusible F1, tête porte-brosses : (40 A)
D) Fusible F2, système d'aspiration : (30 A)
E) Fusible F3, système de traction : (30 A) (*)
F) Fusible F4, circuits de signaux : (3 A)
G) Fusible F5, déclenchement brosses / plateaux support disque : (20 A)
H) Fusible F6, pompes : (3 A)
(*) Seulement pour RAZOR 20T
6. Exécuter les étapes de 1 à 4 dans l'ordre inverse.
F G H
INSTRUCTIONS D'UTILISATION
B
A
A
A
J
I
Figure 7
RAZOR 20 - RAZOR 20T
A
D
E
C
K
9097063000(1)2007-06
FRANÇAIS
P100144
21
