6. Конструкция котла Mini Matic
90

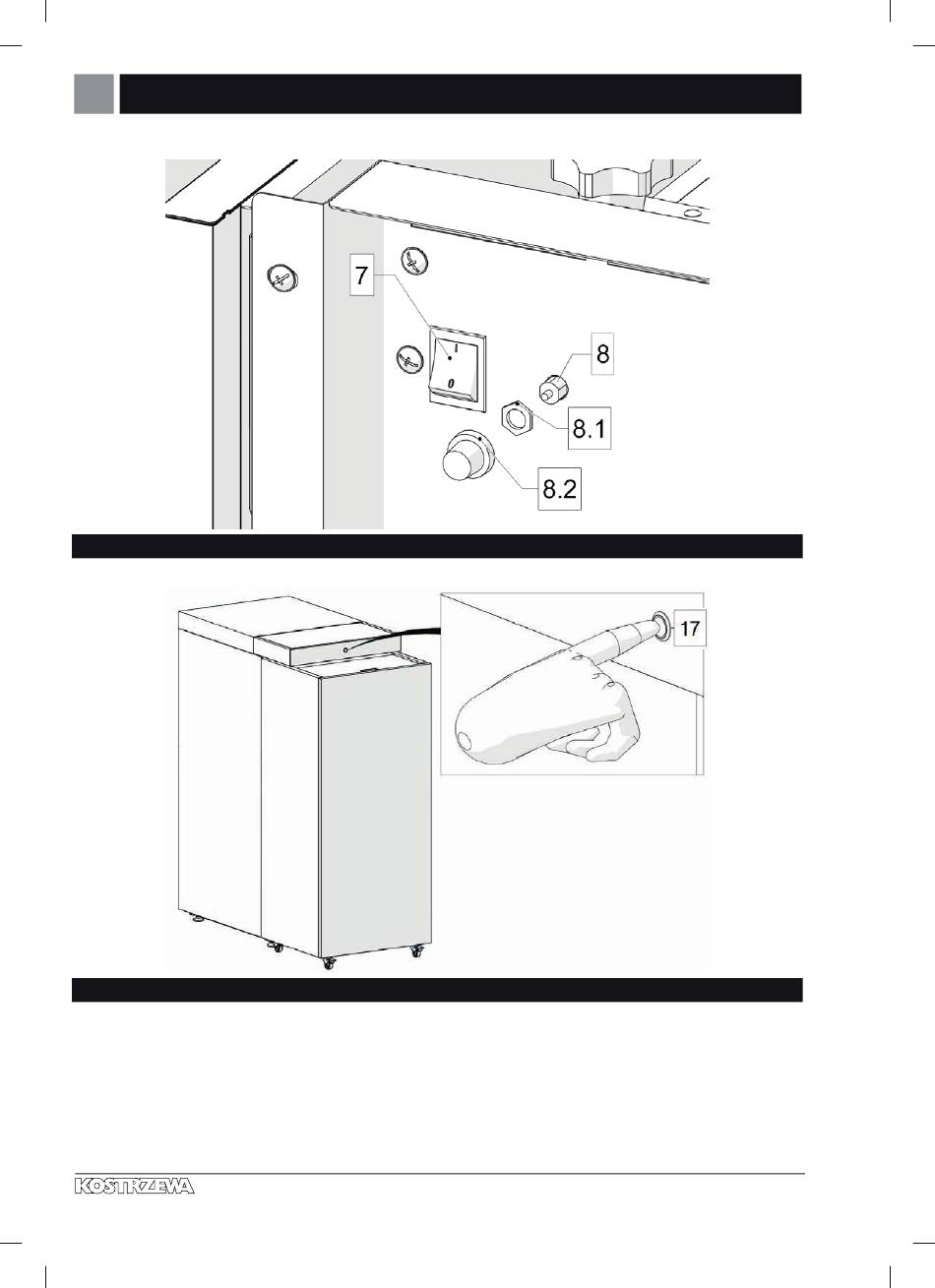

Рис. Общая конструкция
Рис. Кнопка автоматики
1. Датчик уровня топлива
2. Бункер
3. Гибкая пересыпная труба
4. Питатель
5. Горелка
6. Мешок для золы
7. Главный выключатель ON/OFF
Отопление и вентиляция
8. STB
8.1- STB гайка
8,2 - заглушка
9. Лямбда-Зонд
10. Датчик температуры топочных газов
11. Вытяжной вентилятор
12. Крышка бункера
Руководство по эксплуатации котла Mini Matic – RU 03.21
13. Автоматика.
14. Верхняя крышка котла
15. Датчик STB
16. Датчик темп. котла
17. Кнопка сигнализации
