6. Budowa kotła Mini Matic
12

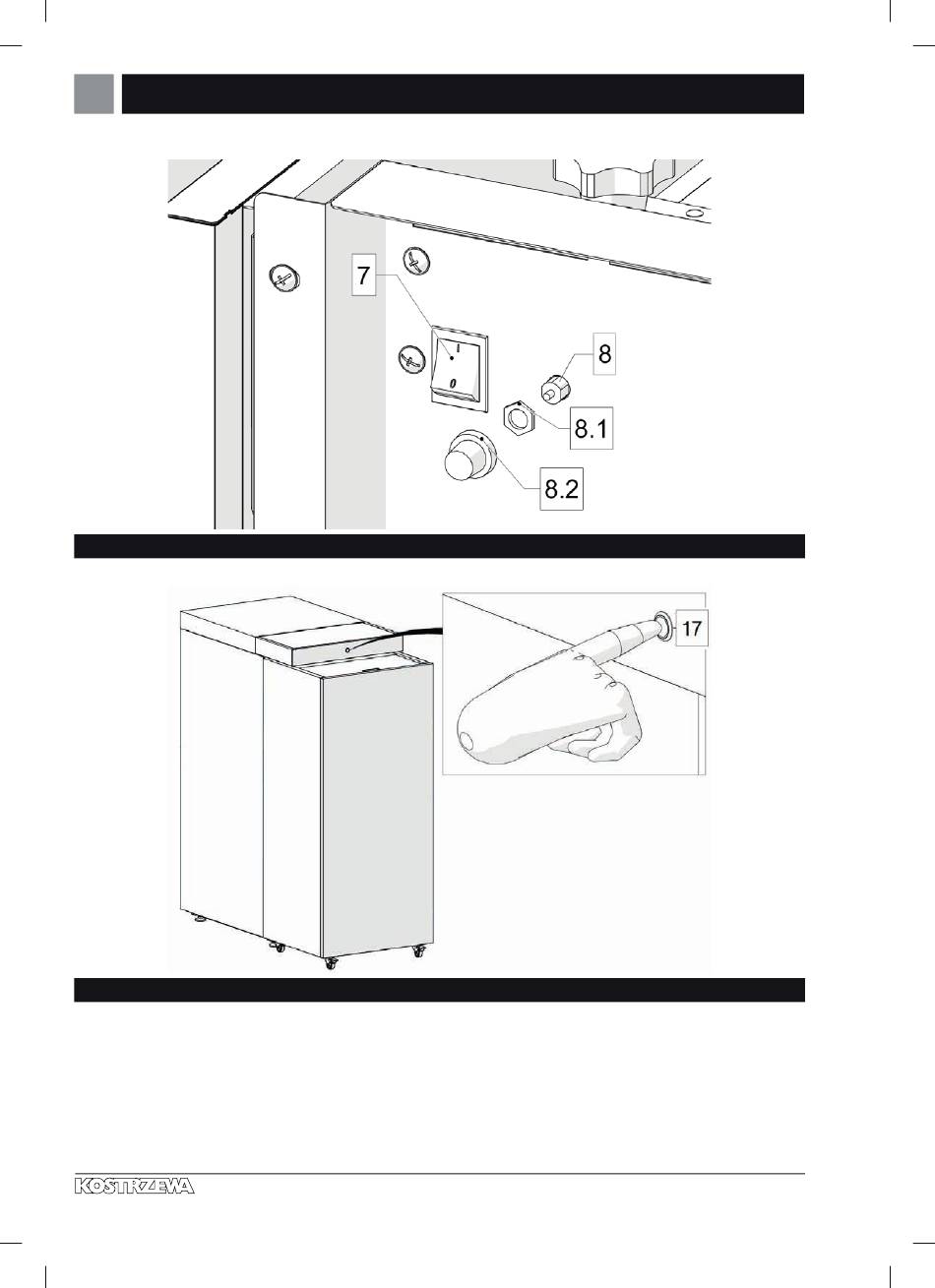

Rys. Ogólna budowa
Rys. Przycisk automatyki
1. Czujnik poziomu paliwa
2. Zbiornik
3. Rura elastyczna przesypowa
4. Podajnik
5. Palnik
6. Worek na popiół
7. Włącznik główny ON/OFF
Ogrzewanie i wentylacja
8. STB
8.1- Nakrętka STB
8.2-Zaślepka
9. Sonda Lambda
10. Czujnik temperatury spalin
11. Wentylator wyciągowy
12. Pokrywa zbiornika
13. Automatyka
14. Dekiel górny kotła
15. Czujnik STB
16. Czujnik temp. kotła
17. Przycisk sygnalizujący
