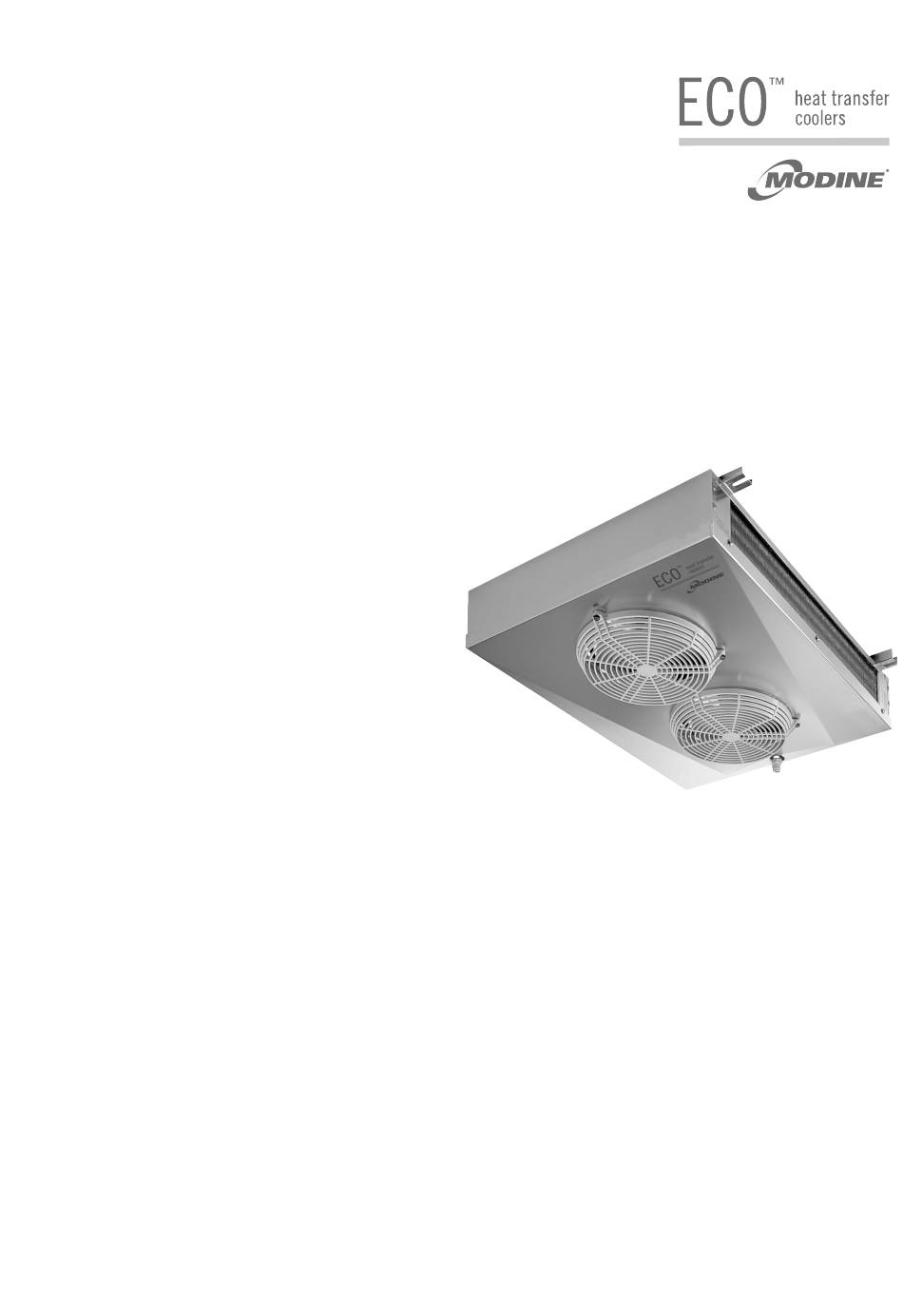

Modine ECO MIC Manuel Technique
Evaporateurs plafonniers
Manuels Connexes pour Modine ECO MIC
Sommaire des Matières pour Modine ECO MIC
-
Page 3: Table Des Matières
Indice Indice - Avvertenze - Advertencias .............. -
Page 20: Attention
Attention 3. Pour une circulation correcte de l’air en aspiration et en refou- lement, il faut disposer d’un volume adapté (30% environ du volume interne de la chambre). 1. Conserver ce manuel technique pendant toute la période de vie du modèle. Des conditions d'installation ou de fonctionnement particu- 2. -
Page 21: Dangers
Dangers Instructions pour une installation correcte Danger d’électrocution. Le modèle est pourvu Distances conseillées d’électroventilateurs et en option de résistances électriques de dégivrage. Utiliser des systèmes de sécurité électrique prévus par les normes en vigueur. Danger de brûlures. Les résistances électriques de dégivrage peuvent atteindre des températures superficielles de 350°C. -
Page 22: Suggestions Pour Un Accès Correct À L'appareil
Suggestions pour un accès correct à l’appareil Boîte connexion résistances Supports Boîte connexion moteurs Résistance Egouttoir interne Carénage de ventilation Accès 1. Démonter le tube de déchargement condensat afin de ne pas gêner le mouvement du carénage de ventilation. 2. Démonter les vis de fixage “A” du carénage de ventilation (sur certains modèles, les vis sont également présentes du côté... -
Page 23: Schéma De Branchement Des Résistances Électriques De Dégivrage Et Des Motoventilateurs
Schéma de branchement des résistances électriques de dégivrage et des motoventilateurs Boîte connexion moteurs Boîte connexion résistances M = motoventilateurs R = résistance de dégivrage L1-N2 = noir L1 = marron N1 = bleu = jaune/vert L1-N1 = ligne d’alimentation des motoventilateurs 230V/1/50-60Hz L2-N2 = ligne d’alimentation des résistances électriques 230V/1/50-60Hz Attention Attention... - Page 28 El fabricante declara que cada modelo de la gama de producto aquí indicada ha superado las pruebas funcionales y de seguridad eléctrica, de acuerdo con las siguientes normas CEI EN 60335-2-40, 60335-1 Modine CIS Italy direzione tecnica Modine CIS Italy technical director – technischer Leiter – Director técnico – Directeur Persona autorizzata a costituire la documentazione tecnica pertinente (ANNEX II B.5)
- Page 29 Upon request by the purchaser, the seller shall be available to supply all useful information in order to use his products better. All our models have a two-year warranty with effect from the date of the said invoice. Please refer to the Legal Office of Modine CIS Italy S.r.l for more in-depth information.
