Key Automation HALO 900HA8 Instructions Et Avertissements Pour L'installation Et L'usage page 50

B
H
B
H
B
H
IT- L'altezza di passaggio utile può variare, rispetto a quanto riportato nelle tabelle, in funzione delle diverse geometrie e curvature dei profili
guida dei portoni sezionali
EN - The passage clearance may vary with respect to the dimensions shown in the tables according to the different geometry and curvature
values of the sectional garage door rail profiles
FR - La hauteur de passage utile peut différer de celle indiquée sur le tableau en fonction des géométries et des courbures des profils de guida
ge des portails sectionnels
ES - La altura útil de paso puede variar respecto de la indicada en las tablas, en función de las diferentes geometrías y curvatura de los perfiles
de guía de los portones seccionales
DE - Die Durchgangs-Nutzhöhe kann, anders als in den Tabellen angegeben, in Funktion der verschiedenen Geometrien und Biegungen der
Führungsprofile der Sektionaltore unterschiedlich sein
PT - A altura de passagem útil pode variar, relativamente à referida nos quadros, consoante as diversas geometrias e curvaturas dos perfis de
guia dos portões seccionados
PL - Uytkowa wysoko przejcia mo e zmienia siwzgldem wskazaw tabelach w zalenoci od geometrii i krzywizn profili prowadzcych bram
segmentowych
50

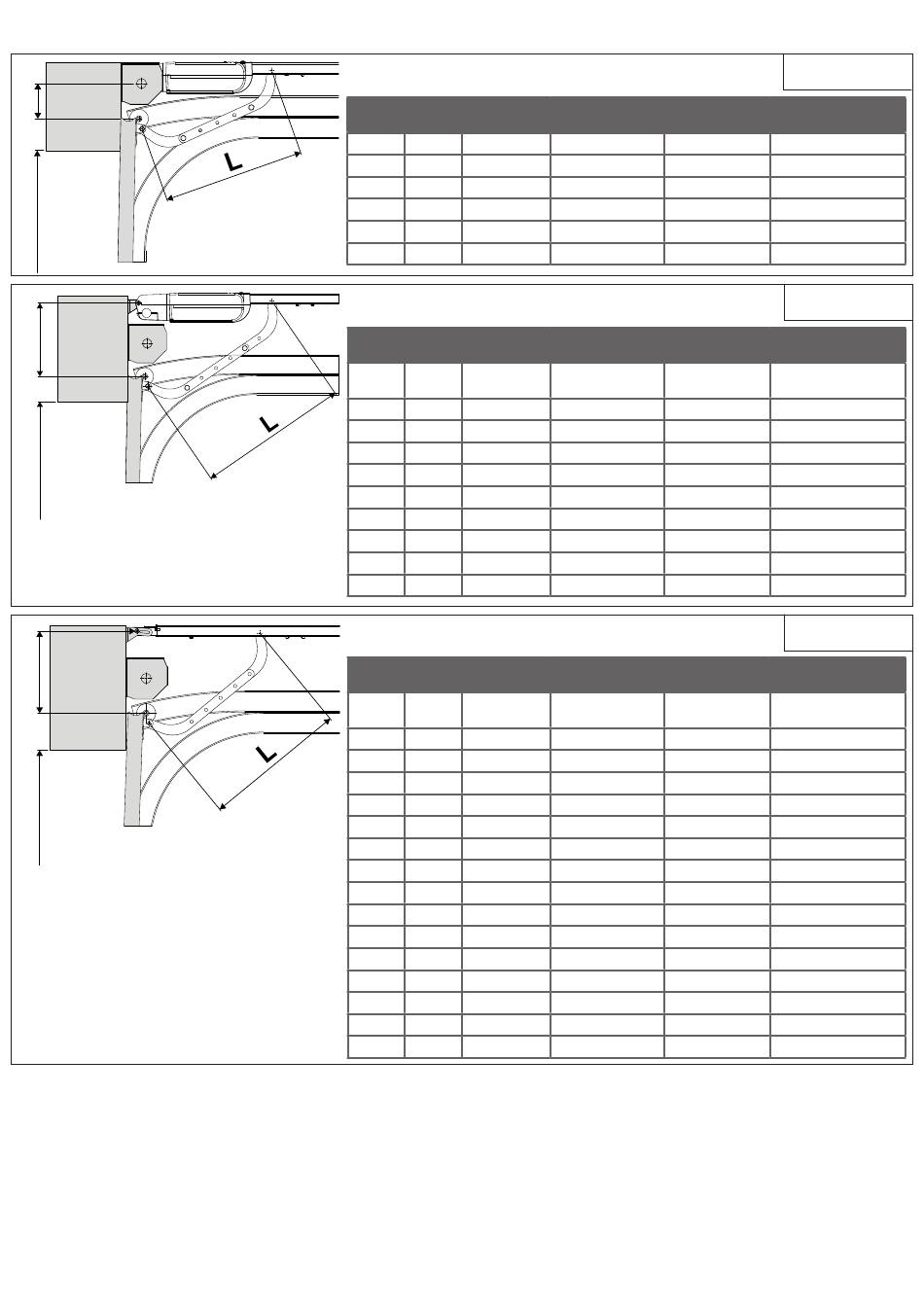

B (mm) L (mm) Arm Type
90 380 L2
110 380 L2
130 430 L3
150 430 L3
170 430 L3
190 430 L3
B (mm) L (mm) Arm Type
130 380 L2
150 380 L2
170 430 L3
190 430 L3
210 430 L3
230 480 L4
250 480 L4
270 530 L5
290 530 L5
310 530 L5
B (mm) L (mm) Arm Type
110 300 L1
130 300 L1
150 300 L1
170 300 L1
190 380 L2
210 380 L2
230 380 L2
250 430 L3
270 430 L3
290 480 L4
310 480 L4
330 530 L5
350 580 L6
370 580 L6
390 630 L7
410 630 L7
Clear passage Door Height
H-10 cm [m] H [m]
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
Clear passage Door Height
H-10 cm (m) H (m)
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
Clear passage Door Height
H-10 cm (m) H (m)
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,4 2,5
2,4 2,5
2,3 2,5
2,4 2,5
2,3 2,5
2,2 2,4
2,2 2,4
2,2 2,4
2,2 2,4
TAB. 1A
Note
TAB. 1B
Note
door springs in
the back
TAB. 1C
Note
door springs in
the back
