Installationsanweisung

Sicherheitshinweise

Achtung! Der Mindest-Sicherheitsabstand
zwischen Kochfläche und Haube muss bei
elektrischen Kochstellen 50 cm und bei Gas-
kochstellen 70 cm betragen.
Im Servicefall muss das Gerät vom Netz ge-
trennt werden, Netzstecker ziehen.
Die allgemeinen Richtlinien für den Betrieb
von Elektrogeräten, die Vorschriften des zu-
ständigen Elektrizitäts-Versorgungsunter-
nehmens und die Angaben dieser Installa-
tionsanweisung sind genau zu beachten.
Die unsachgemässe Montage von einem
Dampfabzug, kann zu einem Brand führen.
Ferner sind die kantonalen feuerpolizeilichen
Vorschriften zu beachten.

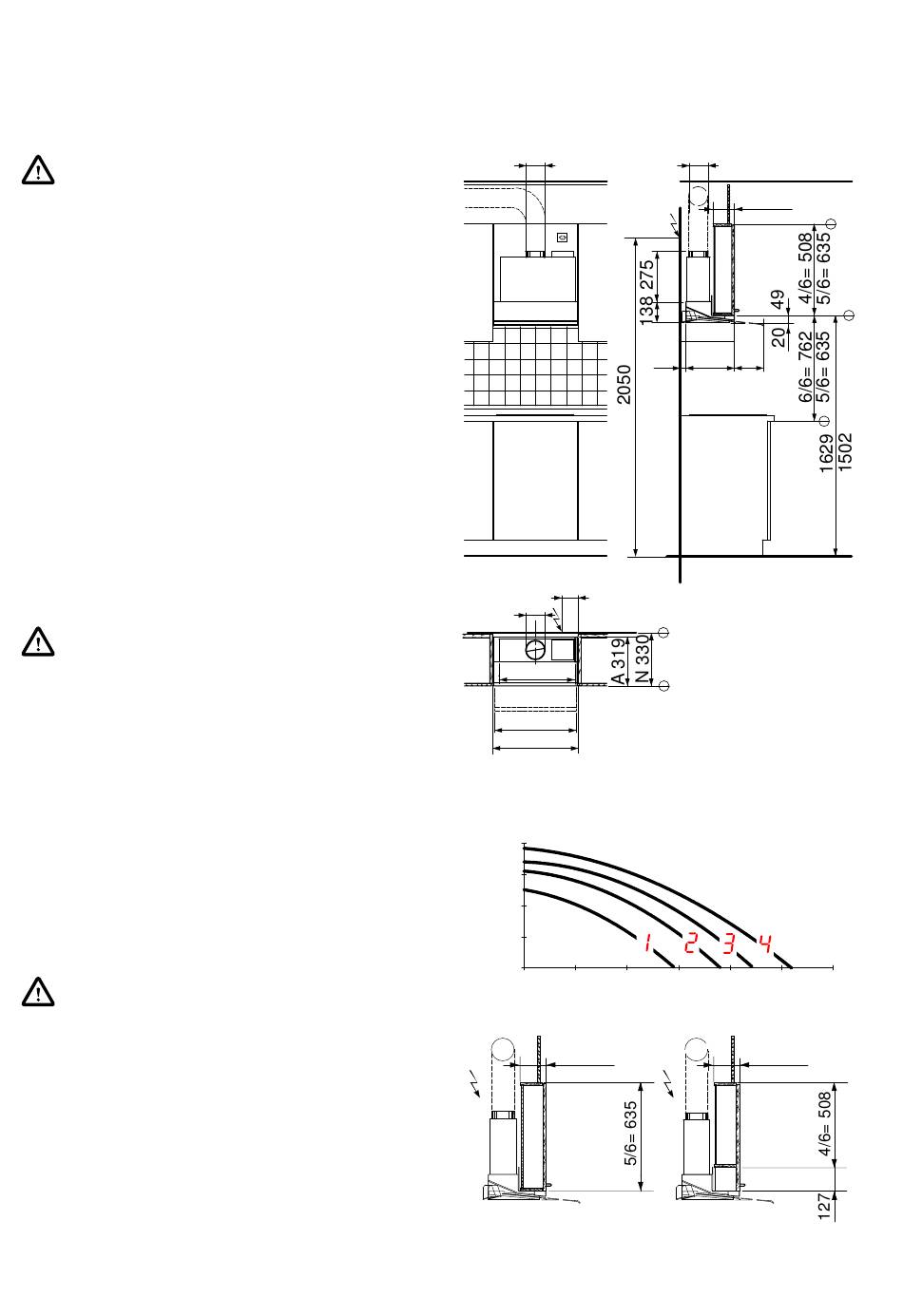

Einbau für Abluft
Die über der Kochstelle anfallenden Dünste werden in
den Fettfiltern gereinigt und über eine Abluftleitung ins
Freie geführt.
Achtung! Die Abluft darf nicht in einen
Schornstein geleitet werden, wenn Abgase
anderer Geräte vorhanden sind, die mit nicht-
elektrischer Energie betrieben werden. Es
muss eine ausreichende Belüftung gewährlei-
stet sein, wenn Dampfabzug und Geräte, die
mit nichtelektrischer Energie betrieben wer-
den, gleichzeitig benutzt werden.
Anforderungen an die
Abluftleitung
•
Durchmesser 125 mm
•
glattwandiges Abluftrohr
•
optimale Verlegung
Luftwiderstand
Vorsicht! Bei Nichteinhalten dieser Anforde-
rungen sinkt die Luftleistung.
Einbau mit Gewürzschrank Höhe 635 mm (5/6), neu,
und Einbau mit Gewürzschrank Höhe 508 mm (4/6)
mit Türe 635 mm (5/6), Ersatzmarkt.
12
mit möglichst kleinem
125
0-50 319 201
100
125
495
598
600
Luftleistung Abluft
400
300
Pa
200
100
0
0 100 200
max. 140
125
max. 140
300 400 500 600
3
m /h
max. 140
