1. KONTROLLEN ........................................................................................................................ 13
2. HINWEISE ZUM AUFBAU ...................................................................................................... 14

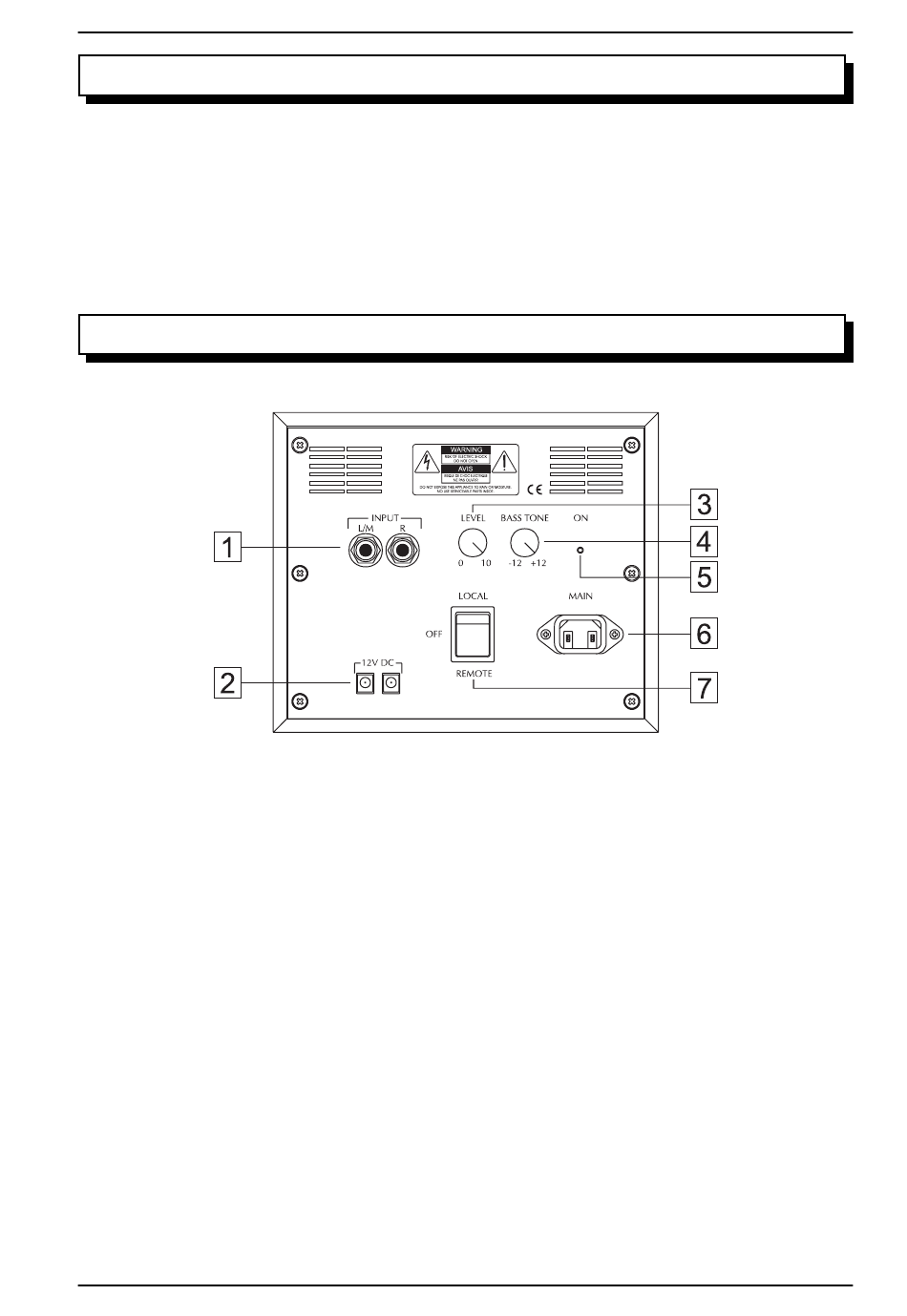

1. INPUT L/M Jack Buchsen: fuer die Verbindungkabel, die von der Anschlussplatte auf die Rueckseite
Ihrer VISCOUNT Orgel her kommen. Wenn Sie die ANTIPHONAL OUT 1(+2) benuetzen (1 kanal), verbinden
Sie den L/M Eingang (L/M bedeutet "links mono"). Wenn Sie die zwei Ausgaenge 1(+2) und 3(+4) an der
Orgel benutzen, verbinden Sie diese mit den Buchsen L/M und R.
2. 12V DC Buchse: fuer den Anschluss ueber ein 2-adriges Kabel an die EXT +12V DC Buchse, die sich
auf die Rueckseite Ihrer VISCOUNT Orgel befindet. Damit kann das Pipe-Cabinet von der Orgel her aus-und
eingeschaltet werden.
3. LEVEL Potentiometer: regalt die Gesamtlautstaerke des Pipe-Cabinet.
4. BASS TONE Potentiometer: regelt den Bassnteil des Klanges.
5. LED ON: Betriebsanzeige.
6. MAIN Buchse: der Anschluss fuer das Netzkabel.
7. LOCAL – OFF – REMOTE Schalter:
Stellung:
- LOCAL, Stromversorgung direkt ueber das mitgelieferte Netzkabel.
- OFF, das Pipe-Cabinet ist ausgeschaltet.
- REMOTE, das Pipe-Cainet wird ueber das Kabel zwischen den Buchsen 12V DC jack der Orgel
und dem Pipe-Cabinet von der Orgel geschaltet. Das Netzkabel des Pipe-Cabinet muss eingesteckt
sein!
viscount Pipe 27
INHALTSVERZEICHIS
1. KONTROLLEN
13
