Installation du camion EMR4

L'installation du système EMR4 inclut l'installation de la ou des têtes d'affichage, du boîtier d'interconnexion et des
dispositifs en option (ex : générateur d'impulsions à distance, imprimante, etc.). Cet équipement doit être installé
conformément au document d'installation applicable. Pour les installations UL/cUL, utilisez le schéma de contrôle
n° 331940-021, et pour les installations ATEX, utilisez le document descriptif n° 331940-022. La Figure 1
présente un exemple d'installation à deux têtes d'affichage.
Imprimante
EPSON TM-U295 A TICKETS
Données
(RS-232)
Alimentation
24 Vdc
Données nominales : 10-28 Vcc, 5 A
Tension CC provenant du circuit
d'accessoires du véhicule - sur le
bloc de fusibles ou la position ACC
du contacteur d'allumage
Masse du camion
Câblage fourni par le client
EN DEHORS DE LA CABINE DU CAMION
EMPLACEMENT DANGEREUX
Tête d'affichage 1
(compteur1)
Voir la
note 2.
I.S.
Sonde de
température
AVIS
1.
Les informations suivantes sont fournies à des fins de référence
générale, et ne sont pas destinées à remplacer les procédures
recommandées par le code électrique national. Il est important
que l'installateur comprenne que le câblage situé dans des
installations de classe I, groupe D, divisions 1 et 2, ou dans des
emplacements de classe I, zone 0, groupe IIA soit conforme aux
derniers articles applicables présents dans le code électrique
national (NFPA 70).
2.
Contrôlez la continuité entre le châssis de la tête d'affichage et le
châssis du BI via le châssis du véhicule. La résistance ne doit pas
dépasser 1 ohm.

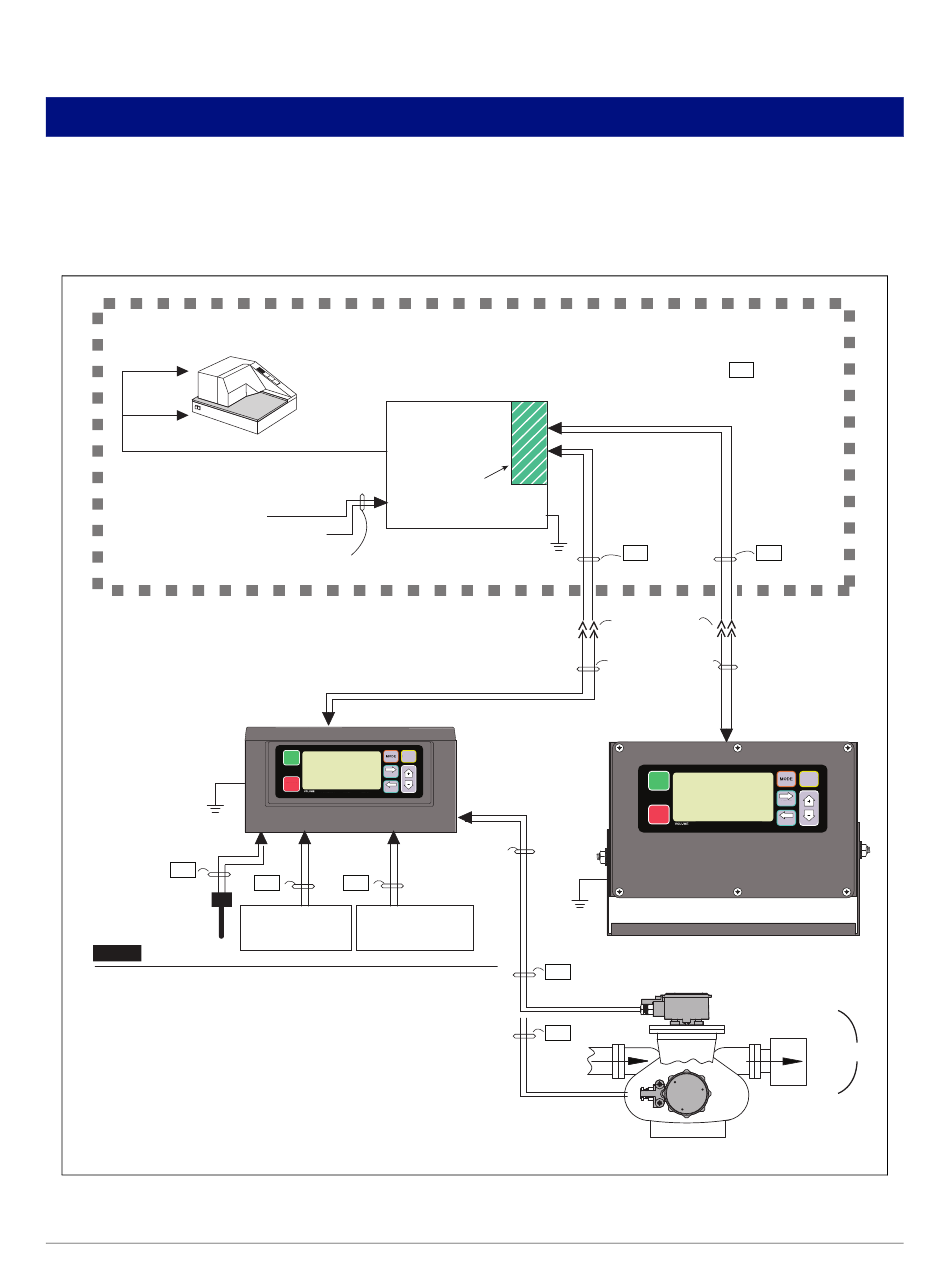

Figure 1. Exemple d'installation sur camion d'EMR4 avec 2 têtes d'affichage et un générateur d'impulsions à distance en option
CABINE DU CAMION
EMPLACEMENT
SANS DANGER
Boîtier
d'interconnexion
12 AWG U.S. (4mm 2 E.U.)
Masse de la barrière
(Voir la note 2)
Données (RS-485)
Alimentation 12 Vcc
PREDE.
DEBUT
SUITE
FIN
ENTREE
PRIX
DEBIT
CONFIG.
Longueur de
câble maximale
35 pieds (10.6 m)
I.S.
I.S.
Commutateur
Commutateur
ESS
de verrouillage
REMARQUE : Un câblage à sécurité
intrinsèque (marqué
installé conformément à l'article 504 de
la norme NEC, ANSI/NFPA 70.
Barrière à
sécurité
intrinsèque
Raccords à déconnexion
rapide (en option)
1000 pieds (304,8 m)
Alimentation 12 Vcc
Entrée à
impulsions 5 Vcc
Voir la
note 2.
I.S.
I.S.
Compteur 2
5
I.S.
) doit être
I.S.
I.S.
Longueur de
câble maximale
Données (RS-485)
DEBUT
SUITE
FIN
ENTREE
PRIX
DEBIT
CONFIG.
Tête d'affichage à distance
Générateur
d'impulsions
monté sur
le dessus
Générateur
d'impulsions
monté à l'avant
PREDE.
OU
