INSTALLATION

4.1 Généralités
L'installation doit être assurée par un technicien qualifié.
ATTENTION!
Faire très attention au risque de se
pincer dans les pièces rotatives.
4.2

Raccords

Le raccordement du coffret de commande A2--A6 Process Controller (PEH) à la ma-
chine automatique de soudage est déjà exécuté à la livraison.
Pour de plus amples informations, voir le manuel d'instructions pour A2--A6 Process
Controller (PEH).

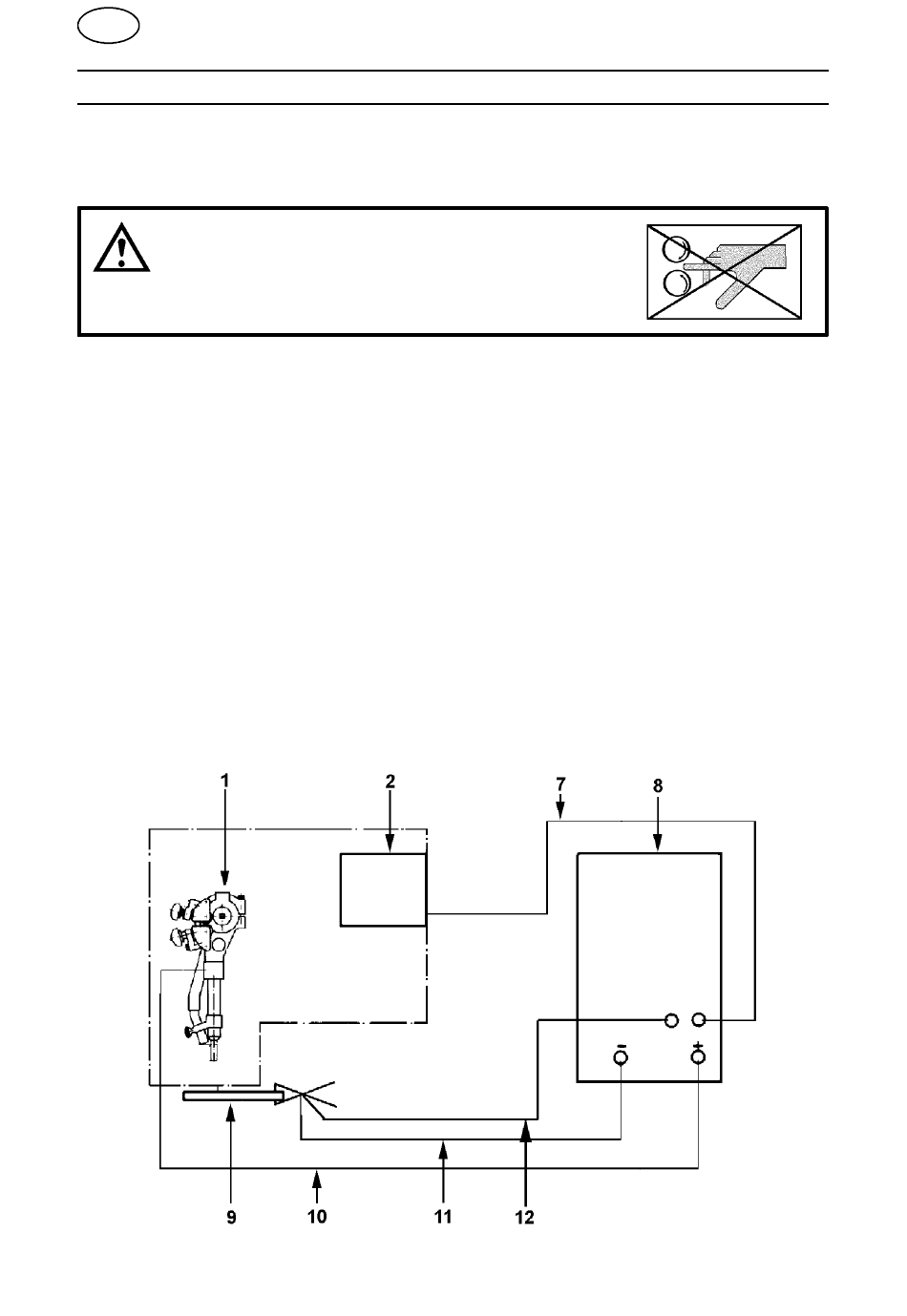

Raccorder la A2 Multitrac suivant le shéma.
SOUDAGE D'ARC SOUS FLUX
Raccorder le câble de commande (7) entre la source de courant (8) et le coffret
S
de commande A2--A6 Process Controller (PEH) (2).
Raccorder le câble de pièce (11) entre la source de courant (8) et la pièce à sou-
S
der (9).
Raccorder le câble de soudage (10) entre la source de courant (8) et la machine
S
automatique de soudage (1).
Raccorder le câble de mesure (12) entre la source de courant (de soudage) (8)
S
et la pièce à souder (9).
