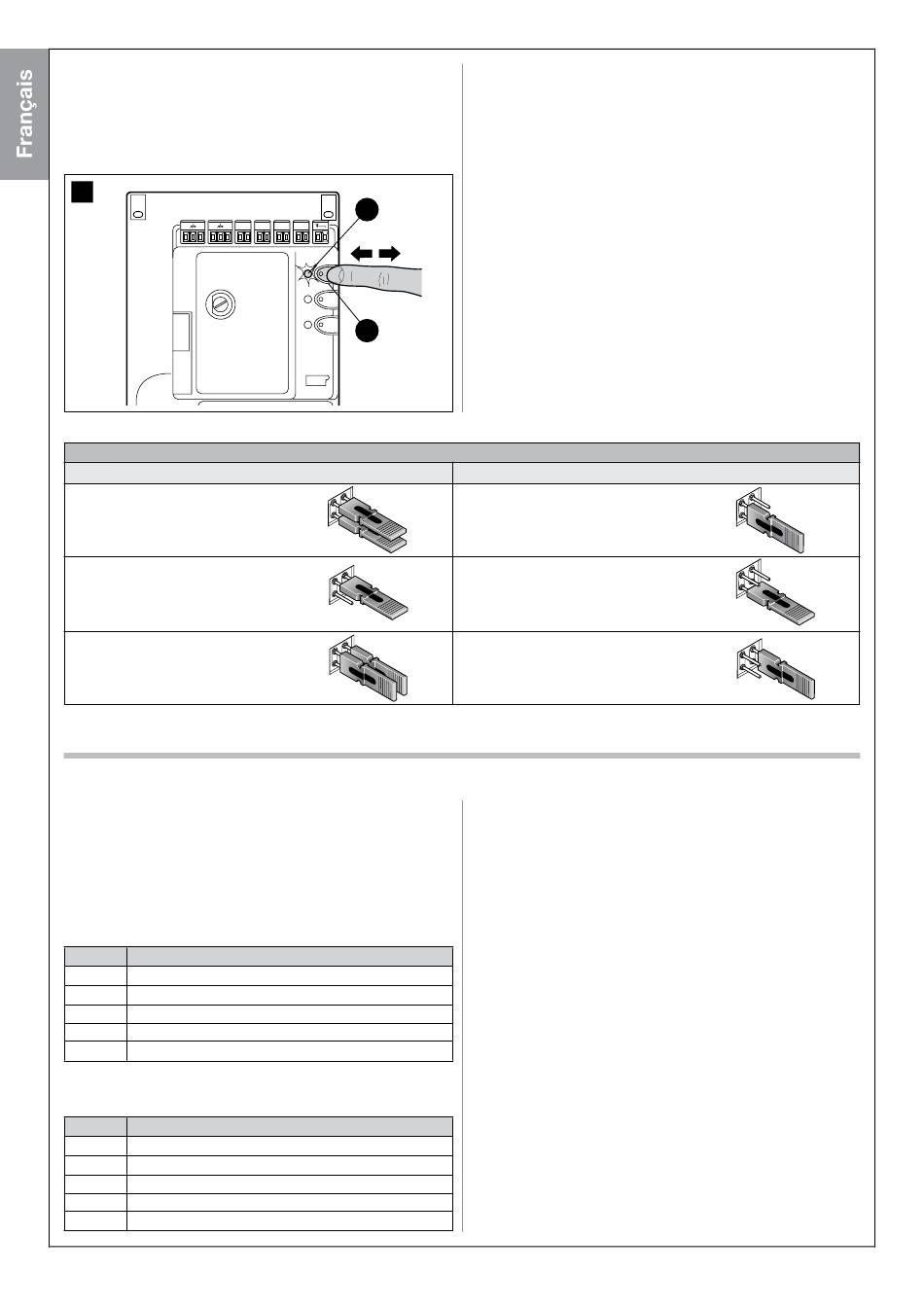

03. À la fin de la reconnaissance, la led P2 [A] (fig. 21) doit s'éteindre. Si
la led P2 clignote, cela signifie qu'il y a une erreur ; voir le paragraphe
10.5 « Résolution des problèmes ».
04. Après avoir ajouté ou enlevé des dispositifs, il faut effectuer de nou-
veau l'essai de l'automatisme suivant les indications du paragraphe
7.1 « Essai ».
21
N M N
Photocellule
Photocellule h = 50 cm ; avec
A
intervention en fermeture
Photocellule h = 100 cm ;
B
avec intervention en fermeture
Photocellule h = 50 cm ; avec
C
intervention en ouverture et
fermeture
9.4 - MÉMORISATION DES ÉMETTEURS RADIO
Les émetteurs fournis ne sont pas mémorisés, il faut auparavant exécuter
la mémorisation du premier émetteur (Mode 1).
Si l'on souhaite mémoriser un nouvel émetteur radio ECCO5... deux choix
sont possibles :
• Mode 1 : dans ce « mode » l'émetteur radio est utilisé entièrement,
c'est-à-dire que toutes les touches exécutent une commande prédéfinie.
Il est clair qu'en Mode 1, un émetteur radio peut être utilisé pour com-
mander un seul automatisme ; c'est-à-dire :
Touche Commande associée
T1 Commande « Pas à pas (SbS) »
T2 Commande « Ouverture piétonne »
T3 Commande « Ouverture seule »
T4 Commande « Fermeture seule »
T5 Fonction auxiliaire: pas disponible
• Mode 2 : il est possible d'associer à chaque touche une des quatre com-
mandes disponibles. Si l'on utilise correctement ce mode, il est même pos-
sible de commander 2 automatismes différents ou plus ; par exemple :
Touche Commande associée
T1 Commande « Ouverture seule » Automatisme N° 1
T2 Commande « Fermeture seule » Automatisme N° 1
T3
Commande « Pas à pas (SbS) » Automatisme N° 2
T4
Commande « Pas à pas (SbS) » Automatisme N° 3
T5 Fonction auxiliaire: pas disponible
16 – Français
A
SbS
M FLASH BUS STOP
B
Cavaliers
9.3.4 - Ajout de photocellules en option
À tout moment, il est possible d'installer d'autres photocellules en plus de
celles qui sont fournies de série.
Pour la reconnaissance correcte des photocellules de la part de la logique de
commande, il est nécessaire d'effectuer leur adressage à travers des cava-
liers prévus à cet effet. L'opération d'adressage doit être faite aussi bien sur
TX que sur RX (en plaçant les cavaliers de la même manière) en vérifiant qu'il
n'y a pas d'autres paires de photocellules ayant la même adresse. L'adres-
sage des photocellules sert à permettre leur reconnaissance correcte de la
part des autres dispositifs de l'ECSbus ainsi qu'à l'attribution de leur fonction.
01. Ouvrir le carter de la photocellule.
02. Identifier la position où elles sont installées et placer le cavalier sui-
vant le Tableau 8.
Placer les éventuels cavaliers non utilisés dans le logement prévus à
cet effet pour des utilisations futures.
03. Effectuer la phase de reconnaissance suivant les indications du para-
graphe 9.3.3 « Reconnaissance d'autres dispositifs ».
TABLEAU 8
Photocellule
Photocellule h = 100cm ;
D
avec intervention en ouverture
et fermeture
Photocellule à droite avec
E
intervention en ouverture
Photocellule à gauche avec
F
intervention en ouverture
Chaque émetteur est différent, il est possible de panacher sur la même
logique des émetteurs programmés en Mode 1 et Mode 2.
En tout, la capacité de mémoire est de 256 unités ; la mémorisation en
Mode 1 occupe une unité pour chaque émetteur tandis que le Mode 2
occupe une unité pour chaque touche.
Attention ! – Comme les procédures de mémorisation doivent être
effectuées en un temps limite (10 s), il faut d'abord lire les instruc-
tions fournies dans les prochains paragraphes avant de les exécuter.
9.4.1 - Mémorisation en Mode 1
01. Appuyer sur la touche P1 [B] (fig. 22) pendant au moins 3 s.
Lorsque la led P1 [A] (fig. 22) s'allume, relâcher la touche.
02. Dans les 10 s, appuyer pendant au moins 3 s sur n'importe quelle
touche de l'émetteur radio à mémoriser. Si la mémorisation a été cor-
rectement effectuée, la led P1 clignotera 3 fois.
03. S'il y a d'autres émetteurs à mémoriser, répéter la phase 2 dans les
10 secondes qui suivent sinon la phase de mémorisation se termi-
nera automatiquement.
9.4.2 - Mémorisation en Mode 2
Avec la mémorisation de l'émetteur radio en Mode 2, il est possible
d'associer à chaque touche l'une des commandes disponibles dans le
Tableau 9.
En Mode 2, chaque touche nécessite une phase de mémorisation.
01. Si l'émetteur à mémoriser est déjà mémorisé, il faut d'abord effacer
l'émetteur en effectuant la procédure décrite au paragraphe : « 9.4.4
- Effacement d'un émetteur radio ».
02. Appuyer sur la touche P1 [B] (fig. 22) sur la logique de commande
Cavaliers
