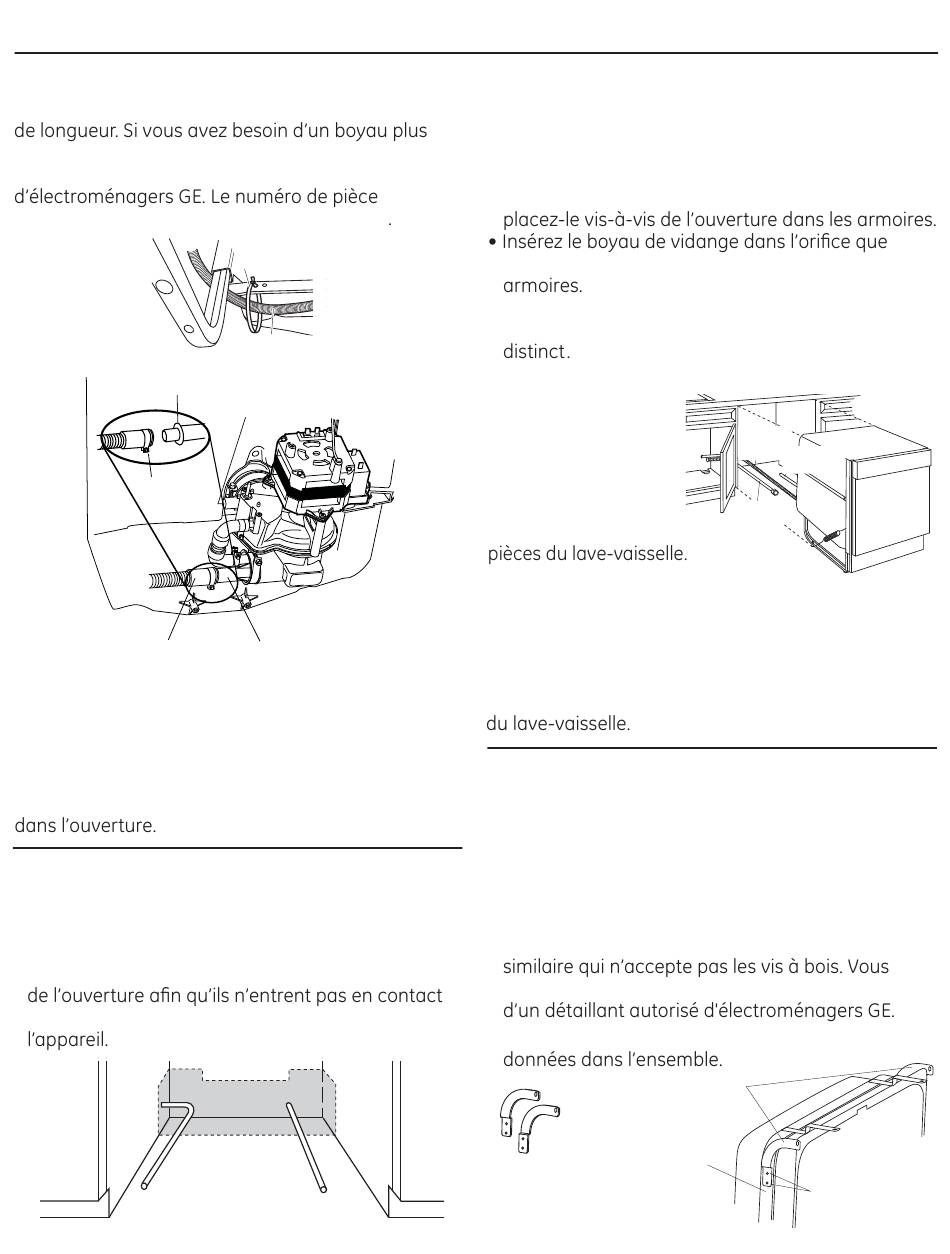

Dishwasher Installation
Remarque : Le boyau de vidange fourni avec
le lave-vaisselle mesure environ 2 mètres (78 po)
long, vous pouvez vous procurer un boyau de
3 mètres (10 pieds) auprès d'un détaillant autorisé
du boyau de 3 mètres de long est le GPF10S
Figure L
Hose Stop
Butée du boyau
Hose Clamp
Collier
Boyau de vidange
Drain Hose
Figure M
Conseil : Pour éviter des frais de réparation
inutiles pour des problèmes de vidange.
Assurez-vous que les raccordements du boyau de
vidange ne présentent pas de fuites et que le boyau
passe dans la bague anti-traction afin qu'il ne soit
pas plié lorsque vous installerez le lave-vaisselle
ÉTAPE 8 : POSITIONNEMENT DE LA
CONDUITE D'EAU ET DE
L'ALIMENTATION ÉLECTRIQUE
• Positionnez la conduite d'alimentation en eau
et le câblage de la résidence sur le plancher
avec la base du lave-vaisselle et les pièces sous
Conduite
d'alimentation
Figure N
en eau
Strain
Bague anti-traction
Relief
Boyau de vidange
Drain Hose
Do not use
N'utilisez pas cet orifice
this port if
si la pompe en possède un
present
Collection Chamber
Orifice de vidange
Drain Port
du collecteur
Câble
d'alimentation
électrique
ÉTAPE 9 : INSERTION DU BOYAU DE
VIDANGE ET DU CORDON
D'ALIMENTATION, S'IL Y A LIEU,
DANS L'ORIFICE DE L'ARMOIRE
• Remettez le lave-vaisselle sur ses pieds et
vous avez précédemment percé dans la paroi des
• Si l'appareil est doté d'un cordon d'alimentation,
faites passer l'extrémité du cordon dans un trou
Le cordon d'alimentation
doit être acheminé
directement vers
l'arrière de la boîte
de jonction afin
d'éviter tout contact
avec le ressort de
la porte et d'autres
Conseil : Pour éviter des frais de réparation
inutiles pour des problèmes de remplissage,
de vidange ou de bruit.
Placez la conduite d'eau et le câble électrique
de manière à ce qu'ils n'entrent pas en contact
avec quoi que ce soit à l'arrière ou en dessous
ÉTAPE 10 : INSTALLATION DES SUPPORTS
DE MONTAGE LATÉRAUX
FACULTATIFS GPF65
Sautez cette étape si le dessous du comptoir est
en bois ou fabriqué à l'aide d'un matériau similaire.
• Procurez-vous et installez l'ensemble de supports
de montage latéraux GPF65 si le dessous du
comptoir est en granite ou en un matériau
pouvez vous procurer l'ensemble GPF65 auprès
• Reportez-vous à la Figure P et suivez les directives
montage latéraux
Tub Frame
Cadre de la cuve
Ensemble facultatif
de supports de
montage latéraux
Figure P
Boyau de
Drain
vidange
Alimentation
Power
électrique
Water
Conduite
d'eau
Figure O
Side-
Mounting
Supports de
Brackets
Vis de fixation
Bracket
du support (2 de
Attachment
chaque côté)
Screws
(
h
9
