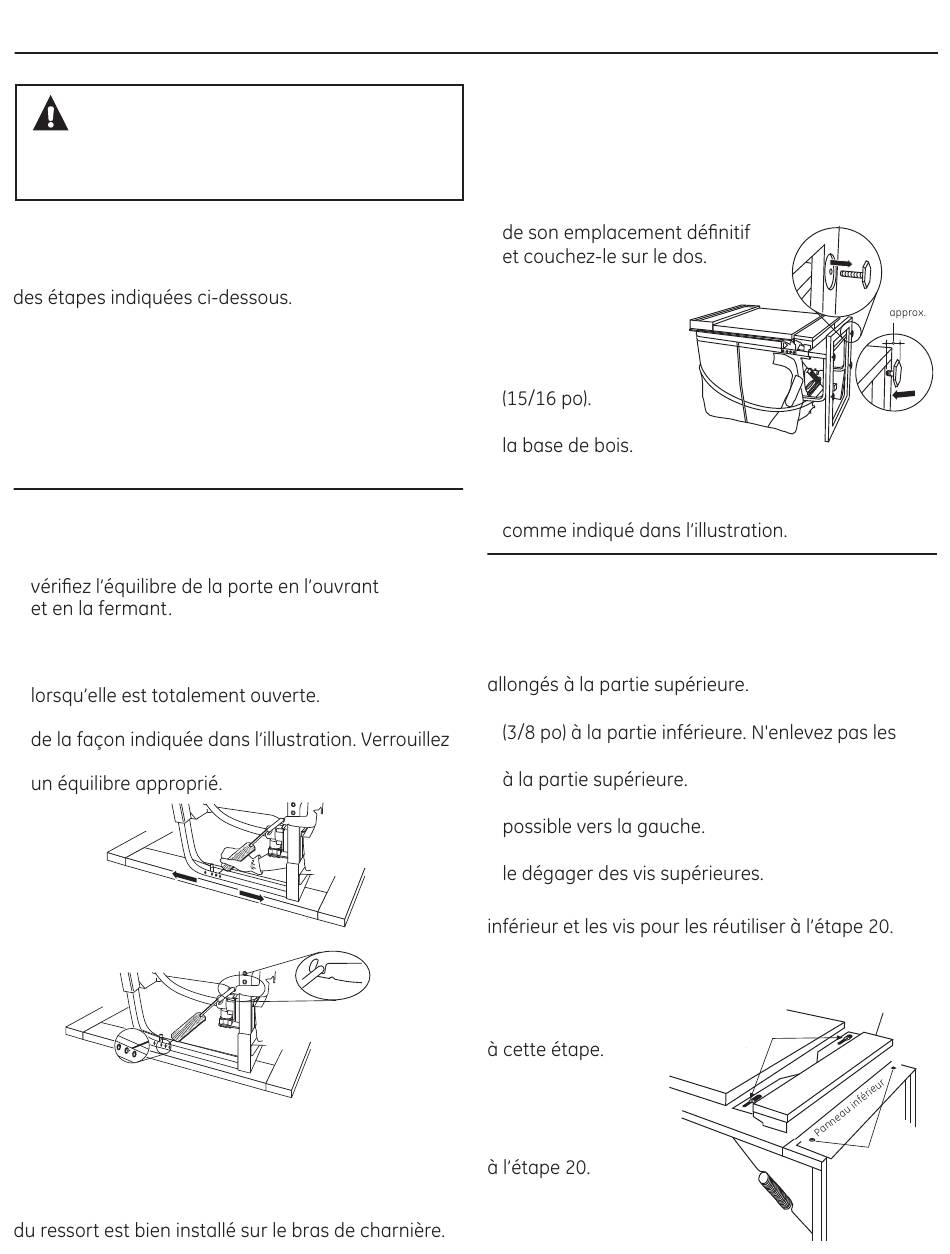

Installation du lave-vaisselle
ATTENTION
N'enlevez pas la base de bois avant d'être prêt à installer
le lave-vaisselle. Si vous enlevez la base de bois, le lave-
vaisselle pourrait basculer lorsque vous ouvrez la porte.
ÉTAPE 1 : PRÉPARATION
Prenez les pièces fournies dans l'emballage
et mettez-les de côté en vue de les utiliser au cours
• Ensemble de vis – étapes 5 ou 16 et 13
• Couvercle de la boîte de jonction – étape 5 ou 16
• Boyau de vidange et collier – étape 7
• Manuel d'utilisation – étapes 18 et 21
• Échantillons et(ou) bons – étape 21
• Fils pour la conversion (modèles dotés d'un cordon
d'alimentation installé à l'usine seulement) –
Annexe
ÉTAPE 2 : VÉRIFICATION DE L'ÉQUILIBRE
DE LA PORTE
• Sans enlever la base de bois du lave-vaisselle,
• La porte est correctement équilibrée lorsqu'elle
s'ouvre doucement et complètement lorsqu'elle
est à moitié ouverte, et qu'elle ne se relève pas
• Au besoin, augmentez ou diminuez la tension
la porte et réglez les ressorts de manière à obtenir
Augmenter la tension
Insert Hook Through
Insérez le crochet dans le trou
Hole from Inside of Frame
par l'intérieur du cadre
Figure G
Conseil : Pour éviter d'appeler un réparateur pour
un problème d'équilibre de porte.
Assurez-vous que l'extrémité du ressort est bien
insérée dans un trou du cadre et que le crochet
Réduire la tension
Crochet bien installé
Link fully seated
in hinge arm
sur le bras de charnière
ÉTAPE 3 : ENLÈVEMENT DE LA BASE DE BOIS
IMPORTANT
–
Ne frappez pas sur la base
de bois pour l'enlever! Vous endommagerez ainsi
l'appareil.
• Amenez le lave-vaisselle à proximité
• Enlevez les quatre pieds
de nivellement sous
la base de bois
à l'aide d'une clé
à douille de 23,8 cm
• Enlevez et jetez
• Remettez en place les pieds de nivellement sur
le lave-vaisselle, à 1,9 cm (3/4 po) environ du cadre,
ÉTAPE 4 : ENLÈVEMENT DU PANNEAU
D'ACCÈS ET DU PANNEAU
INFÉRIEUR
Le panneau d'accès possède des trous de montage
• Enlevez les deux vis à tôle n° 10-16 x 9,5 mm
deux vis à métaux n° 8-32 x 6,3 cm (1/4 po)
• Faites glisser le panneau d'accès le plus loin
• Tirez doucement sur le panneau d'accès pour
Mettez de côté le panneau d'accès, le panneau
Conseil : Pour éviter d'endommager la cuve.
Enlevez uniquement
les vis à tôle de
9,5 mm (3/8 po)
Vous éviterez ainsi
de les mélanger avec
les vis à métaux
de 6,3 mm (1/4 po)
Figure H
Faites glisser le panneau
vers la gauche et tirez
N'enlevez pas les vis
doucement pour l'enlever
à métaux de 6,3 mm
(1/4 po) à cette étape
Figure I
1,9 cm
(3/4 po)
Enlevez les deux
vis à tôle de 9,5 mm
(3/8 po)
7
