6.2 Consignes générales de montage
Lors du montage, respecter les consignes de sécurité du chapitre 3.
Le montage doit être effectué par des personnes qualifiées travaillant avec le plus grand soin.
Dès la planification, veiller à ce qu'un espace suffisant soit disponible pour le montage et les travaux
ultérieurs d'entretien et de maintenance.
Des engins de levage d'une portance suffisants doivent être disponibles au début des opérations de
montage.
Si des accouplements avec un revêtement sont utilisés dans des zones à risques
d'explosion, il faudra conformément à EN 80079-36, respecter les exigences posées
à la conductibilité du revêtement ainsi qu'à la limitation d'épaisseur du revêtement
appliqué. Sur les revêtements dont l'épaisseur de couche est inférieure à 200 μm, il
n'y a aucun risque d'accumulation d'électricité statique à redouter. Sur les peintures
dont l'épaisseur de couche est supérieure à 200 μm, il faudra éviter l'accumulation
d'électricité statique par ex. en nettoyant l'accouplement.
6.3 Pose des pièces d'accouplement
Avant de commencer le montage, nettoyer soigneusement les extrémités d'arbre, le disque de frein, les
surfaces de bridage ainsi que les pièces de l'accouplement puis, en frottant, appliquer un agent
anti­grippant sur les extrémités d'arbre. Avant de nettoyer les pièces d'accouplement N­EUPEX avec un
solvant, vous devrez enlever les paquets.
Pendant les manipulations de solvants, respecter les consignes publiées par leurs
fabricants.
Monter les pièces d'accouplement et le disque de frein à l'aide de dispositifs
appropriés afin d'éviter que la force axiale d'assemblage endommage le logement de
l'arbre.
Veiller à employer des engins de levage appropriés.
L'enfilage de l'accouplement FLUDEX se fera, comme l'indique la figure, à l'aide de la rondelle de
retenue (140) et de la broche. Enfiler l'accouplement jusqu'à ce qu'il applique contre l'épaulement de
l'arbre.
Il ne faudra en aucun cas exercer de forces d'enfilage via le carter de l'accouplement.
Une fois enfilé, il faudra sécuriser l'accouplement FLUDEX axialement à l'aide de la rondelle de
retenue (140) et de la vis de retenue (141) (voir le point 6.1.3).

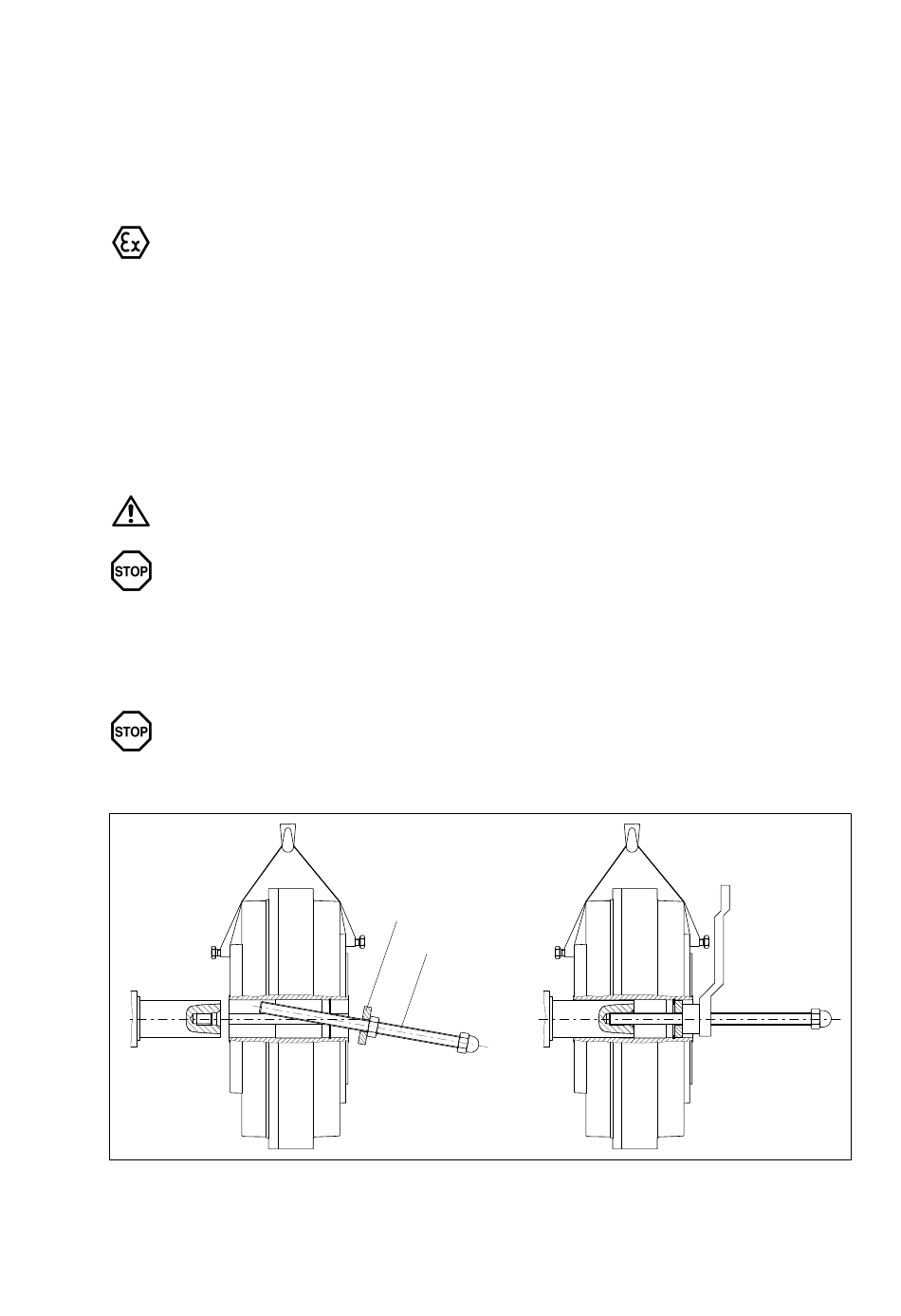

Fig. 9: Pose des pièces d'accouplement
18
Rondelle de retenue (140)
Broche
