FLUDEX Système EOC
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Manuel de montage et d'utilisation 4600.1 fr
Édition 10/2020
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
flender.com

Publicité

Table des Matières
loading

Manuels Connexes pour FLENDER FLUDEX EOC

Sommaire des Matières pour FLENDER FLUDEX EOC

  • Page 1 FLENDER COUPLINGS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - FLUDEX Système EOC...
  • Page 3 Utilisation Fonction FLENDER COUPLINGS Montage Description des composants FLUDEX Système EOC 4600.1 fr Emploi dans une zone à risque d'explosion Manuel de montage et d’utilisation Traduction du manuel original de montage et d’utilisation Édition 10/2020...
  • Page 4 Utilisation conforme de produits Flender Observer ce qui suit : Les produits Flender ne doivent être utilisés que pour les cas d’application prévus dans le catalogue et dans la documentation technique correspondante. S’ils sont utilisés en liaison avec des produits et composants d’autres marques, ceux­ci doivent être recommandés ou agréés par Flender.

  • Page 5: Table Des Matières

    Sommaire Utilisation ............Fonction .

  • Page 6: Utilisation

    L'installation et la mise en service doivent être exécutées par du personnel spécialisé. Avant la mise en service, il est indispensable de lire attentivement le présent manuel. Flender décline toute responsabilité pour les dommages corporels et les dégâts matériels imputables à des manipulations erronées.

  • Page 7: Montage

    FLUDEX Fig. 1: Vue détaillée du système ECO Appareil d'analyse Capteur Transmetteur Fixation (ne fait pas partie du volume de livraison) Montage Le système EOC se compose du transmetteur, du capteur et de l'appareil d'analyse. Le transmetteur s'incorpore dans le carter de l'accouplement à la place de la vis d'obturation (163). La vis fusible de sécurité (160 °C) demeure dans l'accouplement où...

  • Page 8: Description Des Composants

    Description des composants Transmetteur M18x1.5 ∅27 Fig. 3: Croquis coté du montage du transmetteur Le transmetteur se compose d'une vis support en AL avec circuit magnétique incorporé dont la puissance du champ varie en fonction de la température. Ce circuit magnétique est conçu de telle sorte que si la distance du capteur est de 2 mm, il en résulte une température de coupure de 125 °C.

  • Page 9: Capteur

    Capteur SW 24 Fig. 4: Croquis coté du capteur 1) bleu (bu) 2) brun (bn) 3) Longueur du câble 2 m (bu) Chaque fois que le champ magnétique du transmetteur passe devant le capteur, ce dernier envoie un signal de forme rectangulaire à l'appareil d'analyse. En dessous d'un seuil de puissance de champ fixe (point de commutation en raison de la température), l'émission du signal n'a pas lieu.

  • Page 10: Raccordement, Fonctionnement Et Réglage De L'appareil D'analyse (Contrôleur De Vitesse)

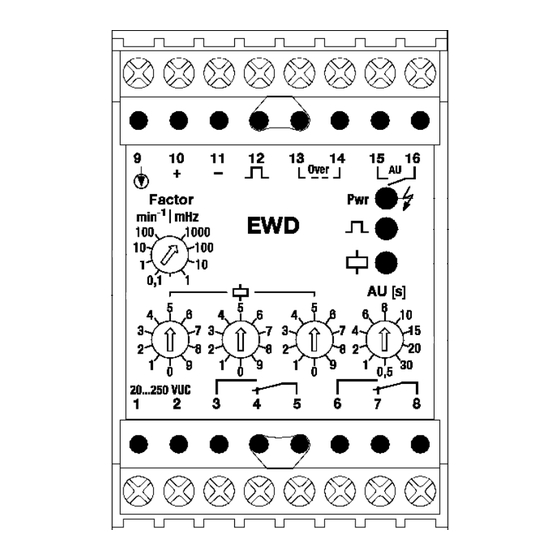

    Raccordement, fonctionnement et réglage de l'appareil d'analyse (contrôleur de vitesse) 4.3.1 Affectation des bornes Fig. 5: Plan des bornes de l'appareil d'analye (contrôleur de vitesse) 1 à 2 Raccordement à la tension de service 3 à 5 Sortie du relais de valeur limite 6 à...

  • Page 11: Fonction D'affichage Par Del Et Réglage Fonctionnel

    4.3.2 Fonction d'affichage par DEL et réglage fonctionnel Fig. 6: Fonction d'affichage par DEL et réglage fonctionnel Facteur de réglage Affichage des impulsions Valeur limite État de commutation Veille Pontage au démarrage 4.3.2.1 Fonction d'affichage par DEL Veille Pwr ─ vert : l'appareil est prêt à...

  • Page 12: 4.3.2.2 Réglage Fonctionnel

    4.3.2.2 Réglage fonctionnel Pontage au démarrage AU [s] ─ Temps de pontage au démarrage : En cas de "descente en dessous du seuil inférieur", le sélecteur sert à régler le temps, en secondes, pendant lequel le relais à valeur limite demeure en excitation forcée après l'activation du pontage au démarrage.

  • Page 13: Données Techniques Du Contrôleur De Vitesse

    4.3.4 Données techniques du contrôleur de vitesse Désignation du type EWD / 20 ... 250 VUC Tension de service 20 ... 250 VAC/DC Fréquence du secteur 40 ... 70 Hz Puissance absorbée ≥ 4.5 VA ‐1 Plage de surveillance 0.01 Hz ... 1660 Hz ou 0.6 ... 100 000 min ‐1 Fréquence d'entrée ≤...

  • Page 14: Emploi Dans Une Zone À Risque D'explosion

    Emploi dans une zone à risque d'explosion En cas d'utilisation du système EOC dans une zone à risque d'explosion, en amont du contrôleur de vitesse EWD/20 ..., il faudra intercaler un amplificateur de sectionnement 250VUC (voir point 5.1.1). À ce titre, seul le circuit électrique du capteur a été...

  • Page 15: Données Techniques Du Sectionneur Amplificateur De Coupure

    5.1.2 Données techniques du sectionneur amplificateur de coupure Désignation du type MK13‐P‐Ex0/24VDC Tension de service U 10 ... 30 VDC Onde résiduelle W ≤ 10 % Intensité absorbée env. 20 mA Séparation galvanique circuit d'entrée/de sortie et tension d'alimentation pour 250 V , tension d'essai 2.5 kV Circuit d'entrée selon EN 60947‐5‐6 (NAMUR)
