Montage
56

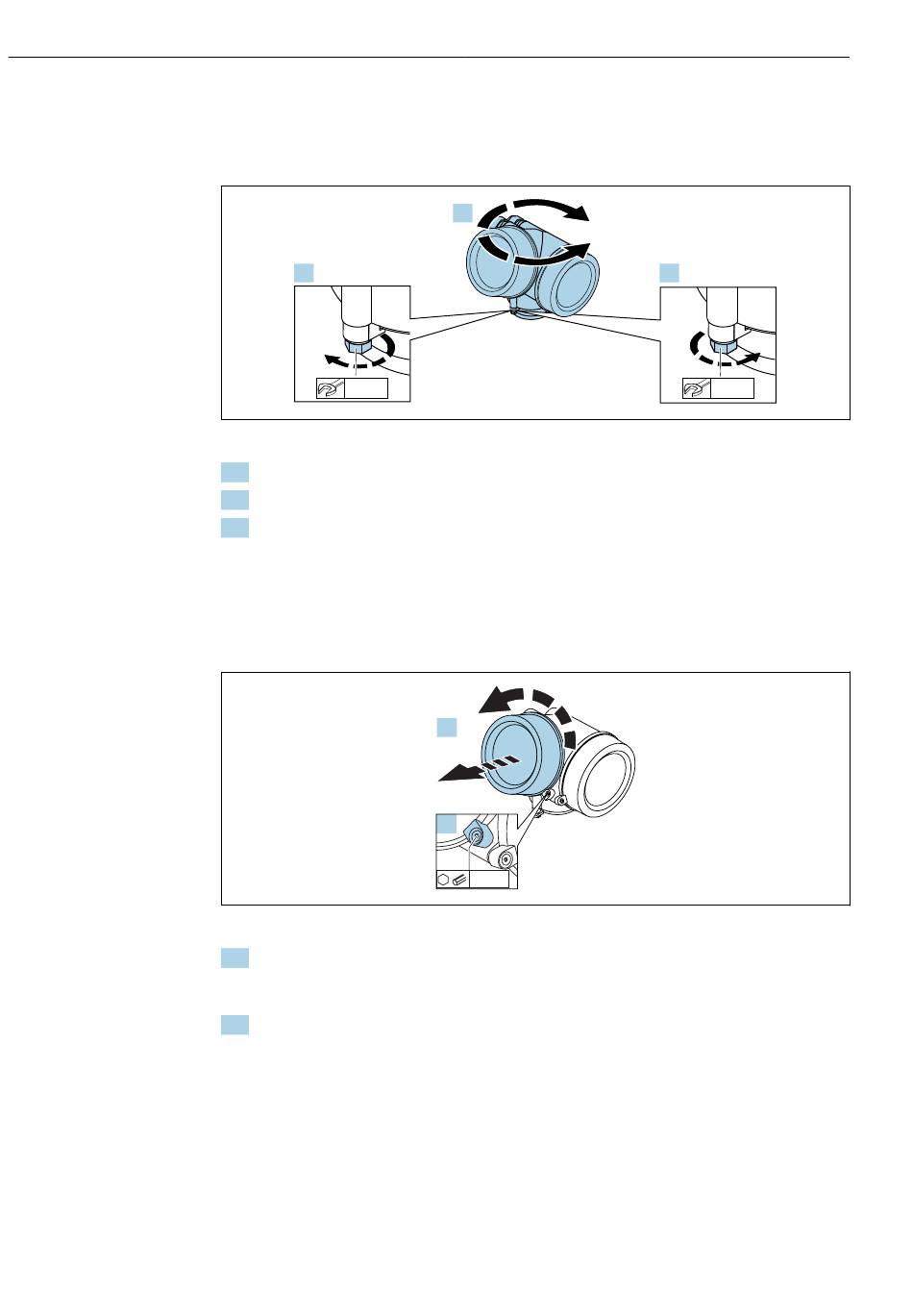

6.2.6 Rotation du boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
1.
8 mm
1. Desserrer la vis de fixation avec la clé à molette.
2. Tourner le boîtier dans la direction souhaitée.
3. Serrer la vis de fixation (1,5 Nm pour un boîtier en plastique ; 2,5 Nm pour un boîtier
en aluminium ou en inox).
6.2.7

Tourner l'afficheur

Ouverture du couvercle
1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de l' é lectronique
à l' a ide d' u ne clé pour vis six pans (3 mm) et pivoter la griffe de 90 ° dans le sens
inverse des aiguilles d' u ne montre.
2. Dévisser le couvercle et vérifier le joint, le remplacer si nécessaire.
Levelflex FMP51, FMP52, FMP54 HART
2.
max. 350°
2.
1.
3 mm
3.
8 mm
A0032242
A0021430
