6.2.3 FMP54 avec compensation de la phase gazeuse : monter la
tige de sonde
Cette section ne s' a pplique qu' a u FMP54 avec compensation de la phase gazeuse
(structure du produit : caractéristique 540 "Packs application", option EF ou EG).
Sondes coaxiales
Les sondes coaxiales avec réflexion de référence sont livrées entièrement montées et
étalonnées. Après le montage, elles sont opérationnelles sans paramétrage
supplémentaire.
Sondes à tige
Les sondes à tige avec réflexion de référence sont livrées avec la tige de sonde démontée.
Avant l' i nstallation, il faut monter la tige de sonde de la façon suivante :
La jointure entre chaque segments de la tige est assurée par les rondelles Nord-Lock
fournies. Installer les rondelles collées par paires, surface d' a ttaque sur surface
d' a ttaque.

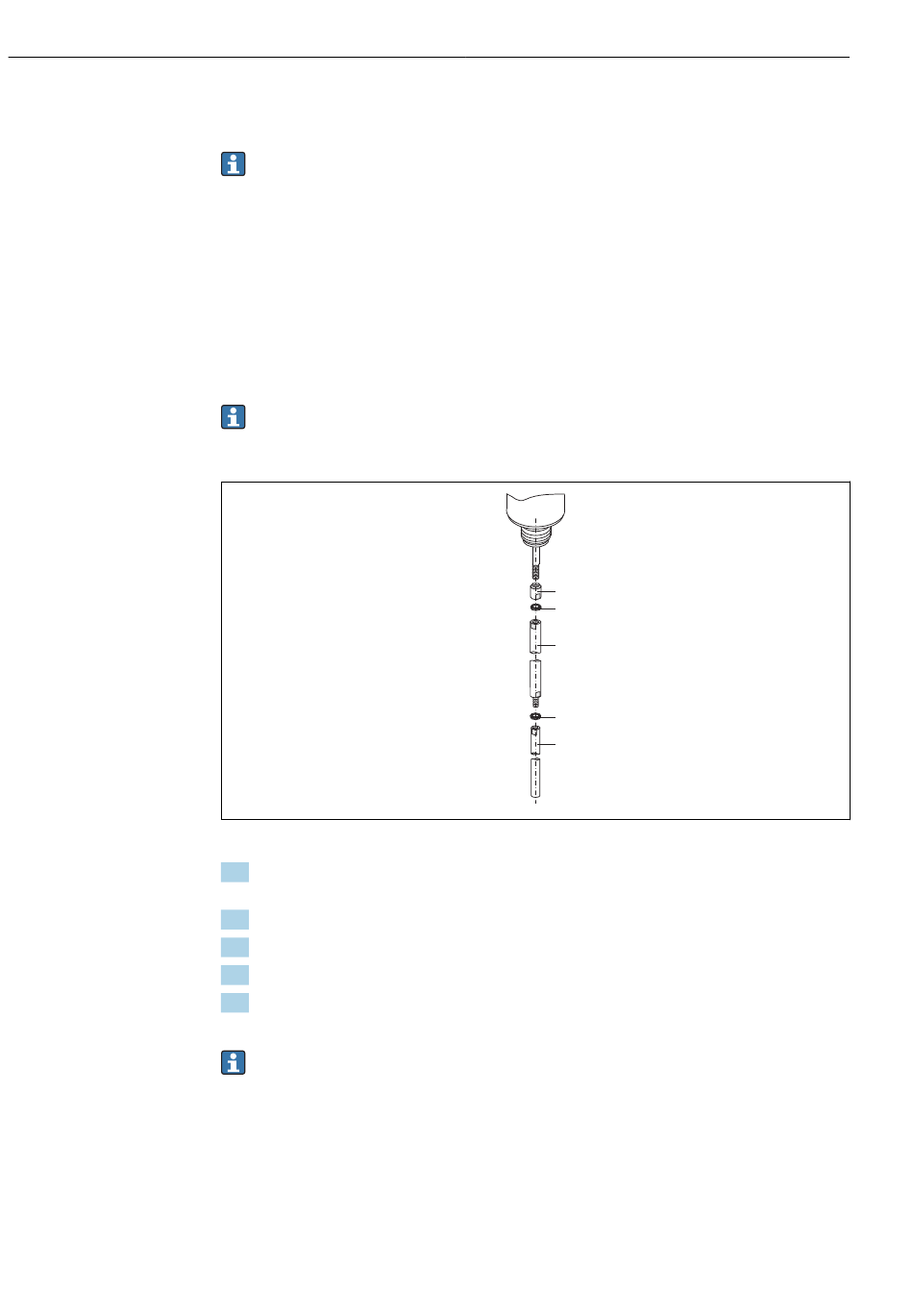

1. Visser le manchon fileté jusqu' à la butée sur le raccord fileté (M10x1) de la traversée.
Veiller à la bonne orientation (biseau dans le sens de la traversée).
2. Placer des rondelles Nord-Lock sur le raccord fileté.
3. Visser manuellement la tige de sonde avec le plus gros diamètre sur le raccord fileté.
4. Placer la seconde paire de rondelles Nord-Lock sur le boulon fileté.
5. Visser la tige de sonde d' u n diamètre inférieur au boulon fileté et la serrer avec
15 Nm (clé dynamométrique AF14).
Une fois la sonde à tige montée dans le tube de mesure ou le bypass, le réglage de la
distance de référence à l' é tat non pressurisé doit être contrôlé et corrigé le cas échéant
→  100.
