Raccordement électrique
72
Outils/accessoires nécessaires :
• Pour les appareils avec un verrou de couvercle : clé pour vis six pans AF3
• Pince à dénuder
• Si vous utilisez des câbles toronnés : une extrémité préconfectionnée pour chaque fil
devant être raccordé.

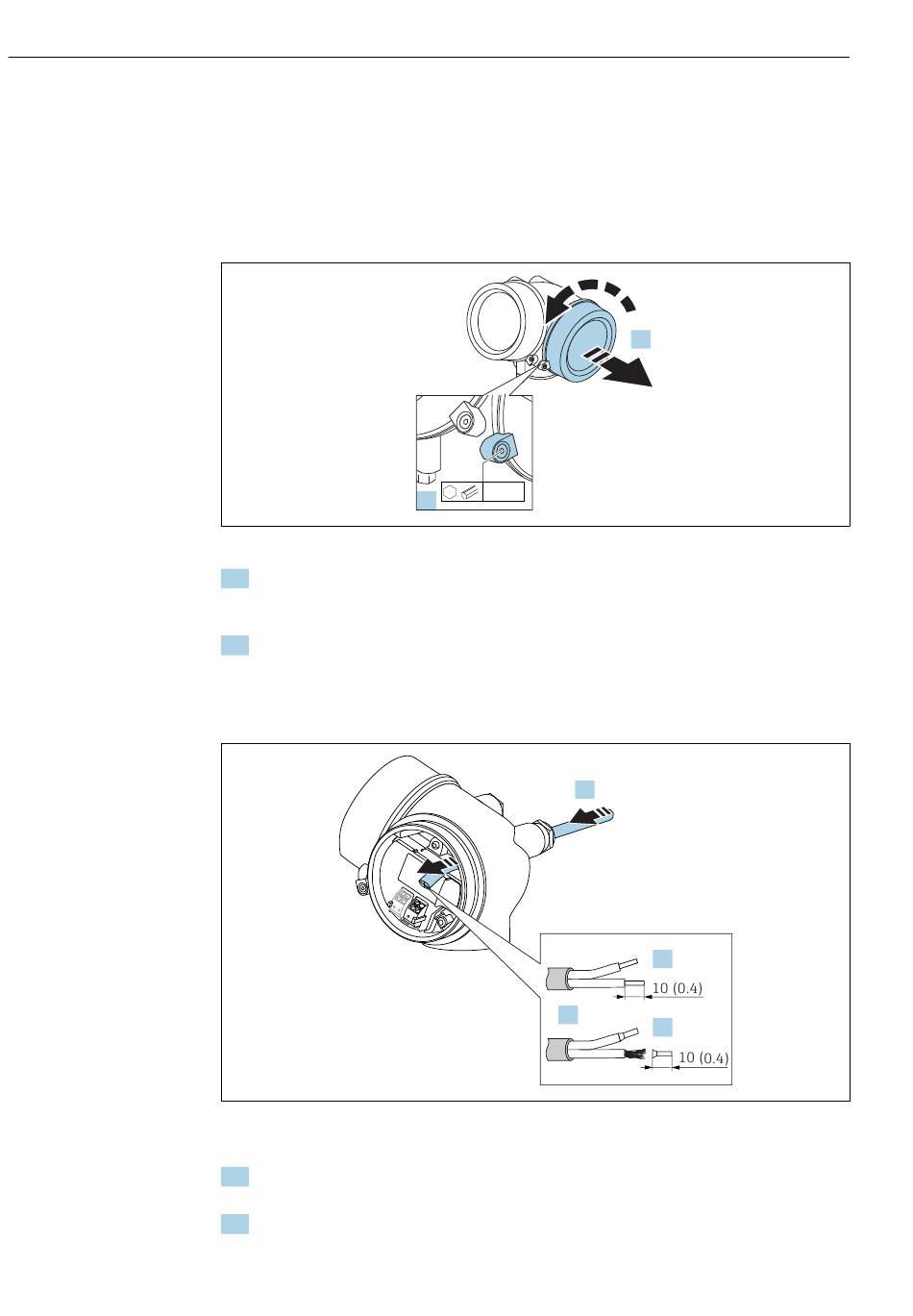

7.2.1

Ouverture du compartiment de raccordement cover

1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de raccordement
à l' a ide d' u ne clé pour vis six pans (3 mm) et pivoter la griffe de 90 ° dans le sens des
aiguilles d' u ne montre.
2. Dévisser ensuite le couvercle du compartiment de raccordement et vérifier le joint, le
remplacer si nécessaire.
7.2.2

Raccordement

 26 Dimensions : mm (in)
1. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
2. Retirer la gaine de câble.
Levelflex FMP51, FMP52, FMP54 HART
3 mm
1.
1.
2.
2.
3.
3.
Endress+Hauser
A0021490
A0036418
