Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser

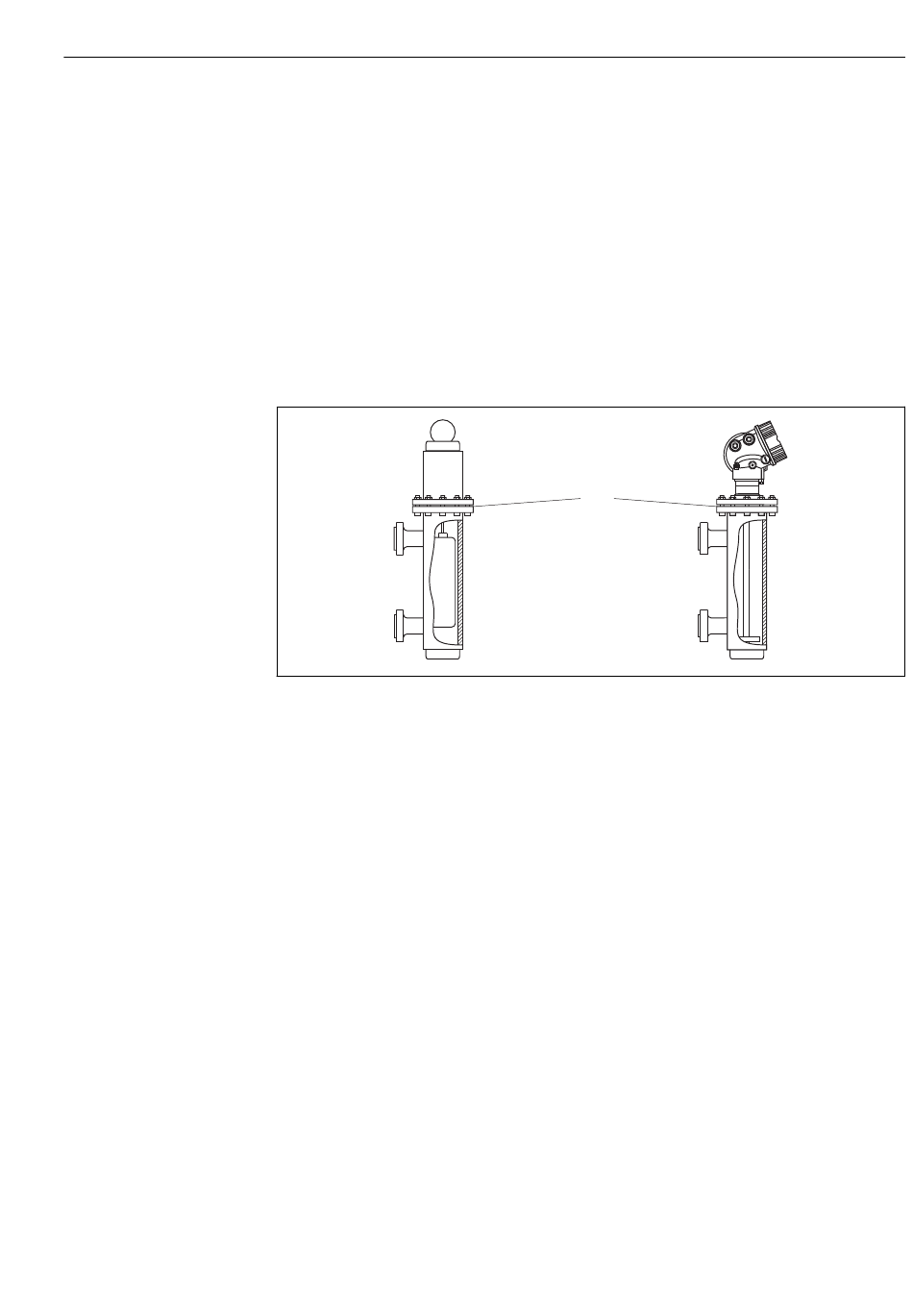

Remplacement d'un système de displacer dans un tube de displacer existant
FMP51 et FMP54 sont une alternative parfaite à un système de displacer traditionnel dans
un tube de displacer existant. Pour cela, des brides compatibles avec les tubes de displacer
Fisher et Masoneilan sont disponibles (pour FMP51 : produit spécial ; pour FMP54 :
caractéristique 100 de la structure du produit, version LNJ, LPJ, LQJ). Grâce à la
configuration sur site par menus déroulants, la mise en service du Levelflex ne prend que
quelques minutes. Le remplacement peut se faire même lorsque la cuve est partiellement
pleine et ne requiert pas d' é talonnage humide.
Principaux avantages :
• Pas de parties mobiles, donc un fonctionnement sans maintenance.
• Insensible aux influences du process comme la température, la densité, la turbulence et
les vibrations.
• Les sondes à tige se raccourcissent et se remplacent aisément. Il est ainsi facile d' a juster
la sonde sur site.
1 Bride du boîtier de displacer
Instructions de planification :
• Dans les applications standard, utiliser une sonde à tige. En cas de montage dans un
boîtier de displacer métallique jusqu' à 150 mm, vous avez tous les avantages d' u ne sonde
coaxiale.
• Il faut éviter tout contact de la sonde avec la paroi latérale. Si nécessaire, utiliser un
disque ou une étoile de centrage à l' e xtrémité inférieure de la sonde (caractéristique 610
de la structure du produit).
• Il faut adapter le plus précisément possible le disque ou l' é toile de centrage au diamètre
intérieur du boîtier de displacer pour garantir le bon fonctionnement de l' a ppareil même
dans la zone de l' e xtrémité de sonde.
Remarques supplémentaires pour la mesure d' i nterface
• Dans le cas de pétrole et d' e au, l' é toile de centrage doit être positionnée au bord inférieur
de la sortie inférieure (niveau d' e au).
• Le tube ne doit pas présenter de différences de diamètre. Si nécessaire, utiliser la sonde
coaxiale.
• Dans le cas des sondes à tige, il faut impérativement éviter que la sonde n' e ntre en
contact avec la paroi. Si nécessaire, utilisez une étoile de centrage à l' e xtrémité de la
sonde.
• Pour la mesure d' i nterface, il faut impérativement utiliser l' é toile de centrage en matière
synthétique (caractéristique 610, option OD ou OE).
1
Montage
A0014153
