Montage
54

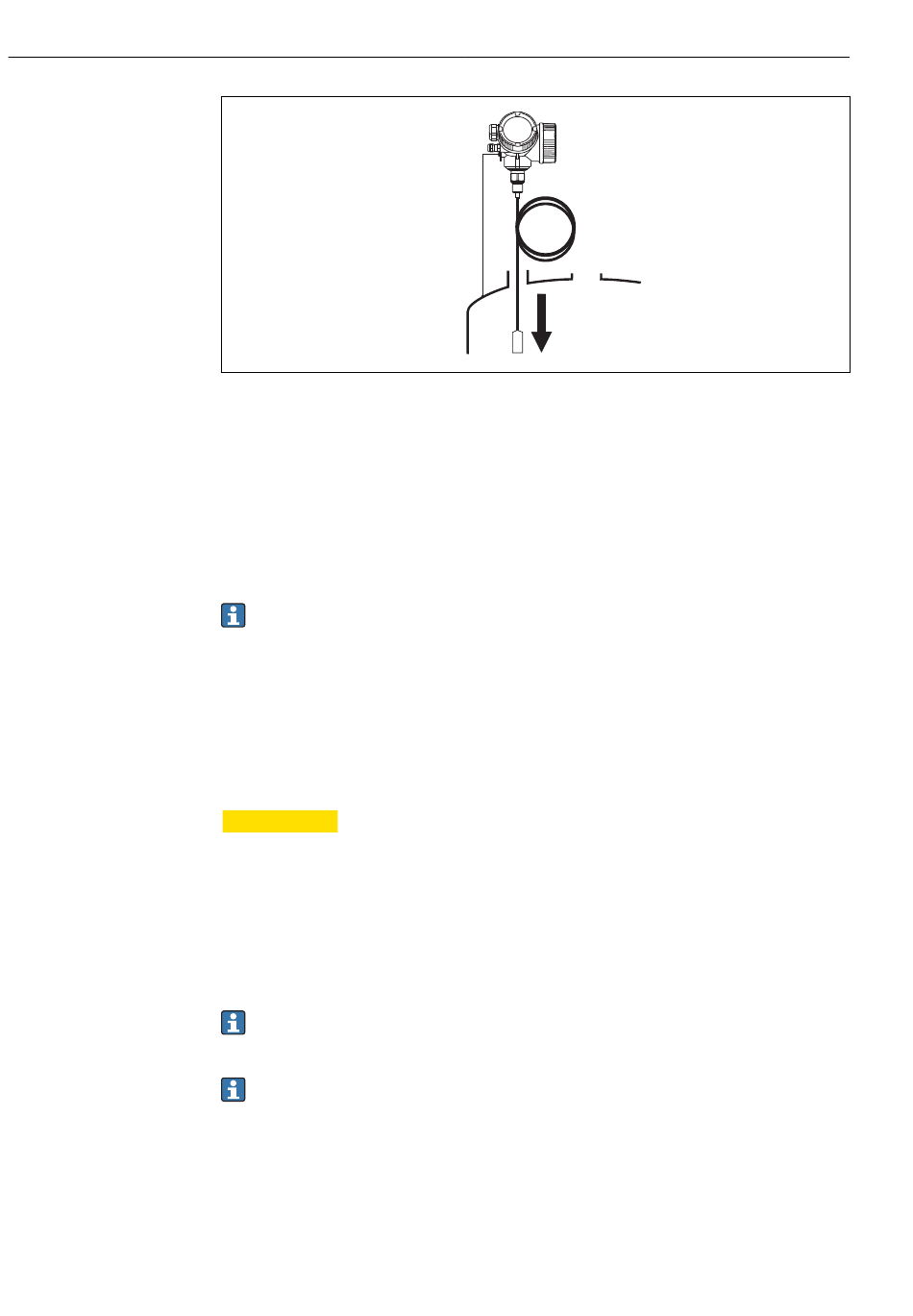

Lors de l' i ntroduction de la sonde à câble dans la cuve, veiller aux points suivants :
• Dérouler lentement le câble de la sonde et la faire descendre avec précaution dans la
cuve.
• Ne pas plier le câble.
• Eviter de laisser balancer le contrepoids de façon incontrôlée, car les chocs peuvent
endommager les éléments internes de la cuve.
6.2.5 Montage de la version "Capteur séparé"
Cette section ne s' a pplique qu' a ux versions d' a ppareil "Construction de la sonde" =
"Capteur séparé" (caractéristique 600, option MB/MC/MD).
Pour la version "Construction de la sonde" = "Capteur séparé", la livraison comprend :
• La sonde avec raccord process
• Le boîtier de l' é lectronique
• Le support de montage pour montage mural ou sur mât du boîtier de l' é lectronique
• Le câble de raccordement dans la longueur commandée. Le câble est équipé d' u n
connecteur droit et d' u n connecteur coudé à 90°. Selon les conditions du site, le
connecteur coudé peut être raccordé à la sonde ou au boîtier de l' é lectronique.
ATTENTION
L
Les tensions mécaniques peuvent endommager les connecteurs du câble de
raccordement ou entraîner un desserrage involontaire du connecteur.
‣
Dans un premier temps, monter la sonde et le boîtier de l' é lectronique en serrant
fermement. Ensuite, raccorder le câble de raccordement.
‣
Le câble de raccordement ne doit pas être soumis à des tensions mécaniques. Rayon de
courbure minimal : 100 mm (4").
‣
Lors du raccordement du câble de raccordement : visser d' a bord le connecteur droit, puis
le connecteur coudé. Couple de serrage pour l' é crou fou des deux connecteurs : 6 Nm.
La sonde, l' é lectronique et le câble de raccordement sont ajustés pour correspondre les
uns aux autres et sont identifiés par un numéro de série commun. Seuls des
composants ayant le même numéro de série peuvent être raccordés entre eux.
En cas de fortes vibrations, on peut utiliser en plus un liquide de verrouillage aux
connecteurs embrochables, par ex. Loctite 243.
Levelflex FMP51, FMP52, FMP54 HART
*
A0012852
Endress+Hauser
