30 Entrées universelles IN 1...IN 4
®
Le PoolManager propose quatre entrées de
commutation universelles auxquelles le commutateur
sans potentiel externe ou des contacts de commutation
de commande peuvent être raccordés :
Entrée
universelle Description
IN 1 [6] Entrée IN 1 [bloc de jonction 6]
IN 2 [7] Entrée IN 2 [bloc de jonction 7]
IN 3 [8] Entrée IN 3 [bloc de jonction 8]
IN 4 [9] Entrée IN 4 [bloc de jonction 9]
Certaines des applications possibles sont décrites en
combinaison avec différentes fonctions supplémentaires,
comme le raccordement d'un commutateur ou d'un
bouton externe.
REMARQUE IMPORTANTE !
Absence de potentiel
Le commutateur ou le contact de
commutation de commande raccordé en
externe doit impérativement être sans
potentiel (hors tension). Sinon, des courants
de perte peuvent se former et détériorer le
cas échéant des composants électroniques.

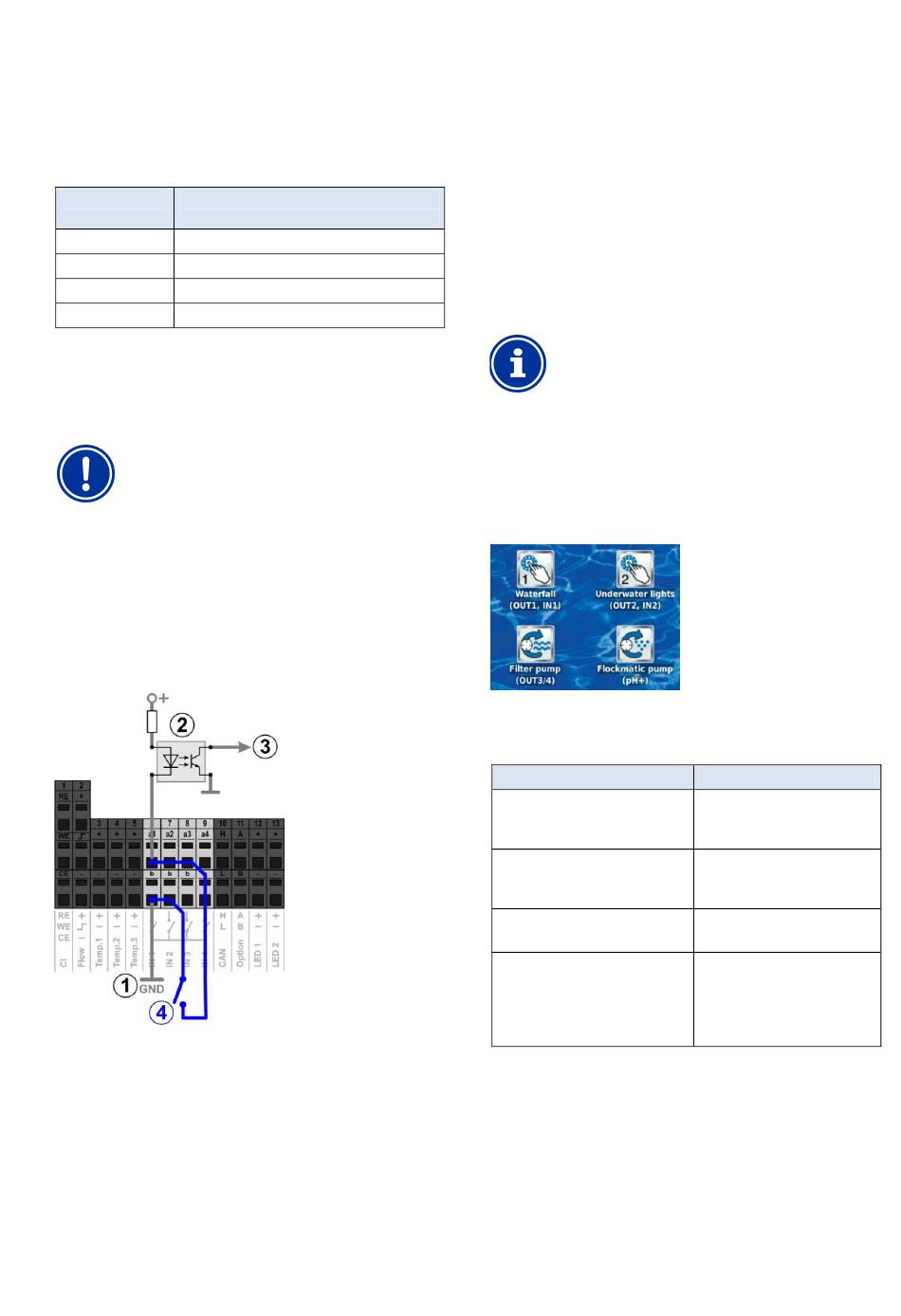

L'illustration suivante indique la commutation interne de
l'entrée
IN 1. Les autres entrées IN 2...IN 4 ont une structure
identique.
1 Connexion à la masse interne de la borne b
(les bornes b des quatre entrées sont
connectées à la masse en interne)
2 Optocoupleur pour séparation galvanique
(interne)
3 Signal pour autre traitement interne
4 Commutateur sans potentiel raccordé en
externe
31
L'utilisation de nombreuses fonctions est limitée par les
ressources, matériel disponibles. En font partie les
entrées et sorties suivantes :
•
Sorties relais OUT 1...OUT 4, pH+/pH-, alarme
•
Entrées universelles IN 1...IN 4
•
Entrées de température Temp.1...Temp.3
•
Sorties courant (module enfichable optionnel PM5-
SA4)
Les fonctions supplémentaires ne peuvent être activées
que lorsque les ressources, matériel nécessaires à cette
fin sont encore disponibles.
Les ressources déjà affectées sont affichées dans le
menu Fonctions supplémentaires :
Les ressources suivantes sont affectées dans l'exemple
affiché :
Fonction supplémentaire
Commutateur de sortie
universel 1
« fontaine »
Commutateur de sortie
universel 2
« projecteurs piscines »
Pompe filtrante
Pompe Flockmatic
Dans tous les menus, les ressources déjà affectées sont
désactivées lors de l'affectation des entrées et sorties
d'une fonction précise.
Elles sont grisées et ne peuvent être sélectionnées. Le
cas échéant, la fonction actuelle doit tout d'abord être
désactivée. L'illustration suivante montre un exemple :
Manuel d'utilisation Pool Manager
Ressources matériel (entrées et sorties)
INFO
Module d'extension (Feature-Box)
Une module d'extension externe (Feature-
Box) avec des entrées et sorties
supplémentaires est en cours de préparation,
si les entrées ou sorties s'avèrent
insuffisantes dans l'appareil de base.
Ressources affectées
Sortie relais OUT 1
Entrée IN 1
Sortie relais OUT 2
Entrée IN 2
Sortie relais OUT 3
Sortie relais OUT 4
Sortie relais pH+
(cette sortie ne peut être
exploitée que lorsque
aucun dosage pH-Plus
n'est utilisé)
